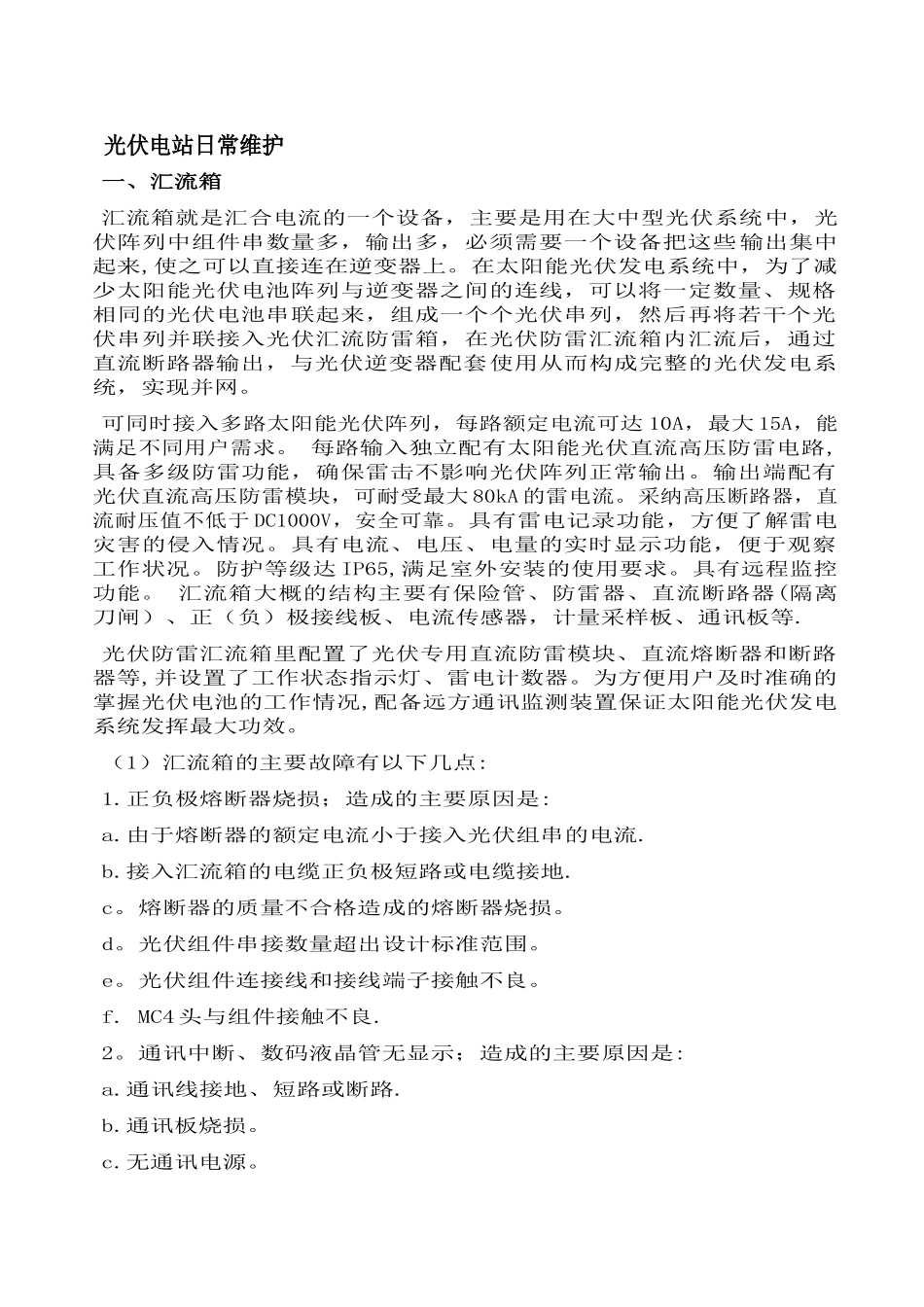

光伏电站日常维护一、汇流箱 汇流箱就是汇合电流的一个设备，主要是用在大中型光伏系统中，光伏阵列中组件串数量多，输出多，必须需要一个设备把这些输出集中起来,使之可以直接连在逆变器上。在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入光伏汇流防雷箱，在光伏防雷汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统，实现并网。可同时接入多路太阳能光伏阵列，每路额定电流可达 10A，最大 15A，能满足不同用户需求。 每路输入独立配有太阳能光伏直流高压防雷电路,具备多级防雷功能，确保雷击不影响光伏阵列正常输出。输出端配有光伏直流高压防雷模块，可耐受最大 80kA 的雷电流。采纳高压断路器，直流耐压值不低于 DC1000V，安全可靠。具有雷电记录功能，方便了解雷电灾害的侵入情况。具有电流、电压、电量的实时显示功能，便于观察工作状况。防护等级达 IP65,满足室外安装的使用要求。具有远程监控功能。 汇流箱大概的结构主要有保险管、防雷器、直流断路器(隔离刀闸）、正（负）极接线板、电流传感器，计量采样板、通讯板等. 光伏防雷汇流箱里配置了光伏专用直流防雷模块、直流熔断器和断路器等,并设置了工作状态指示灯、雷电计数器。为方便用户及时准确的掌握光伏电池的工作情况,配备远方通讯监测装置保证太阳能光伏发电系统发挥最大功效。 （1）汇流箱的主要故障有以下几点: 1.正负极熔断器烧损；造成的主要原因是: a.由于熔断器的额定电流小于接入光伏组串的电流. b.接入汇流箱的电缆正负极短路或电缆接地.c。熔断器的质量不合格造成的熔断器烧损。d。光伏组件串接数量超出设计标准范围。e。光伏组件连接线和接线端子接触不良。f. MC4 头与组件接触不良. 2。通讯中断、数码液晶管无显示；造成的主要原因是: a.通讯线接地、短路或断路.b.通讯板烧损。 c.无通讯电源。d.24V 电源电压低于 20V。e。通讯装置 485 串口烧毁.f。通讯装置故障，通讯装置无电源.g.485 通讯线接触不良或接线方式错误.h。后台未关联汇流箱相关地址或测点。i.汇流箱站点号设置错误或重复。j.通讯线屏蔽线接地方式错误。k.通讯线受干扰（通讯线敷设时与强电线路距离过近，未按相关敷设标准敷设）。l。汇流箱波特率和拨码电阻设置错误.m。通讯线距离过长,信号衰减.n.汇流箱未加...
