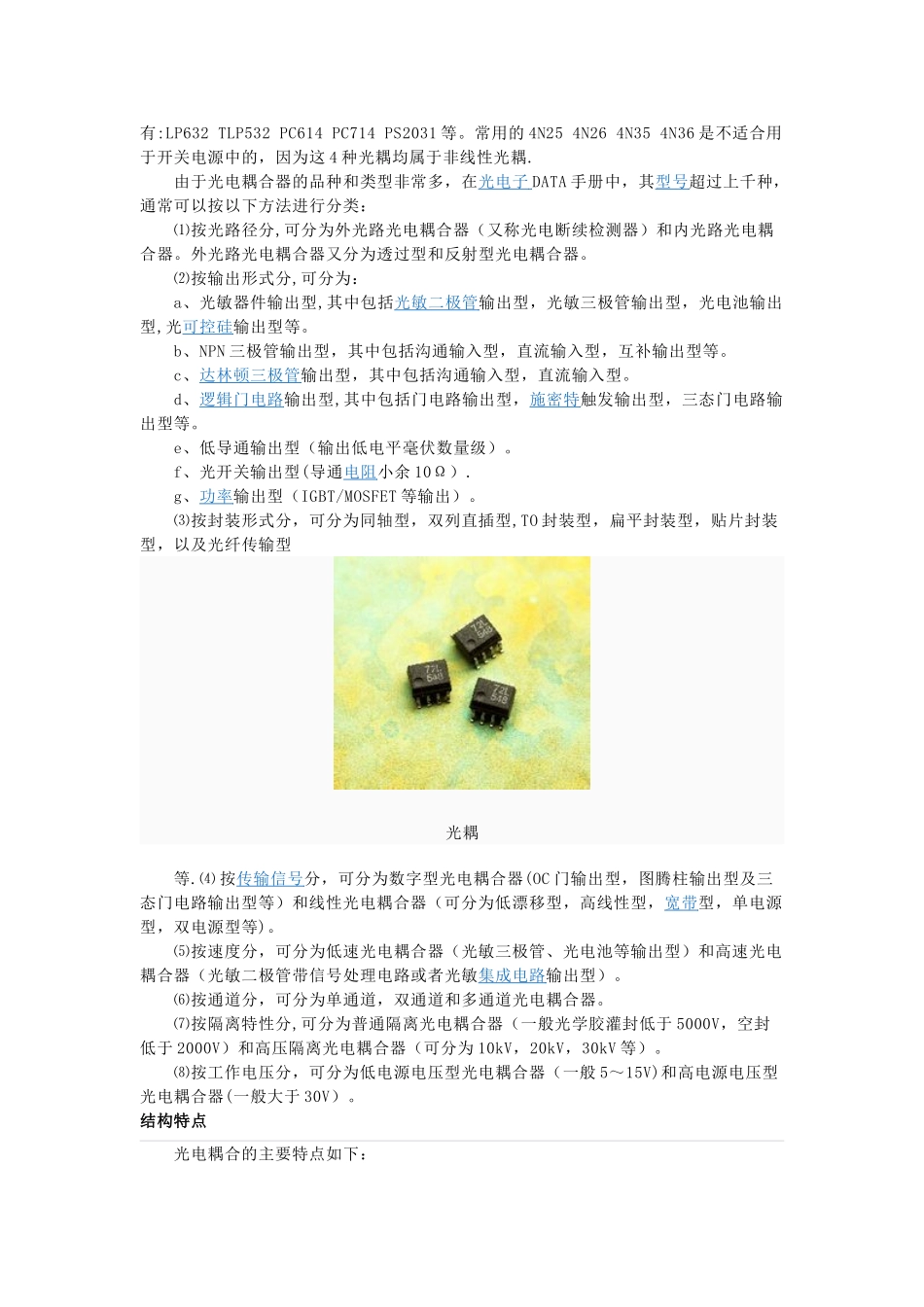

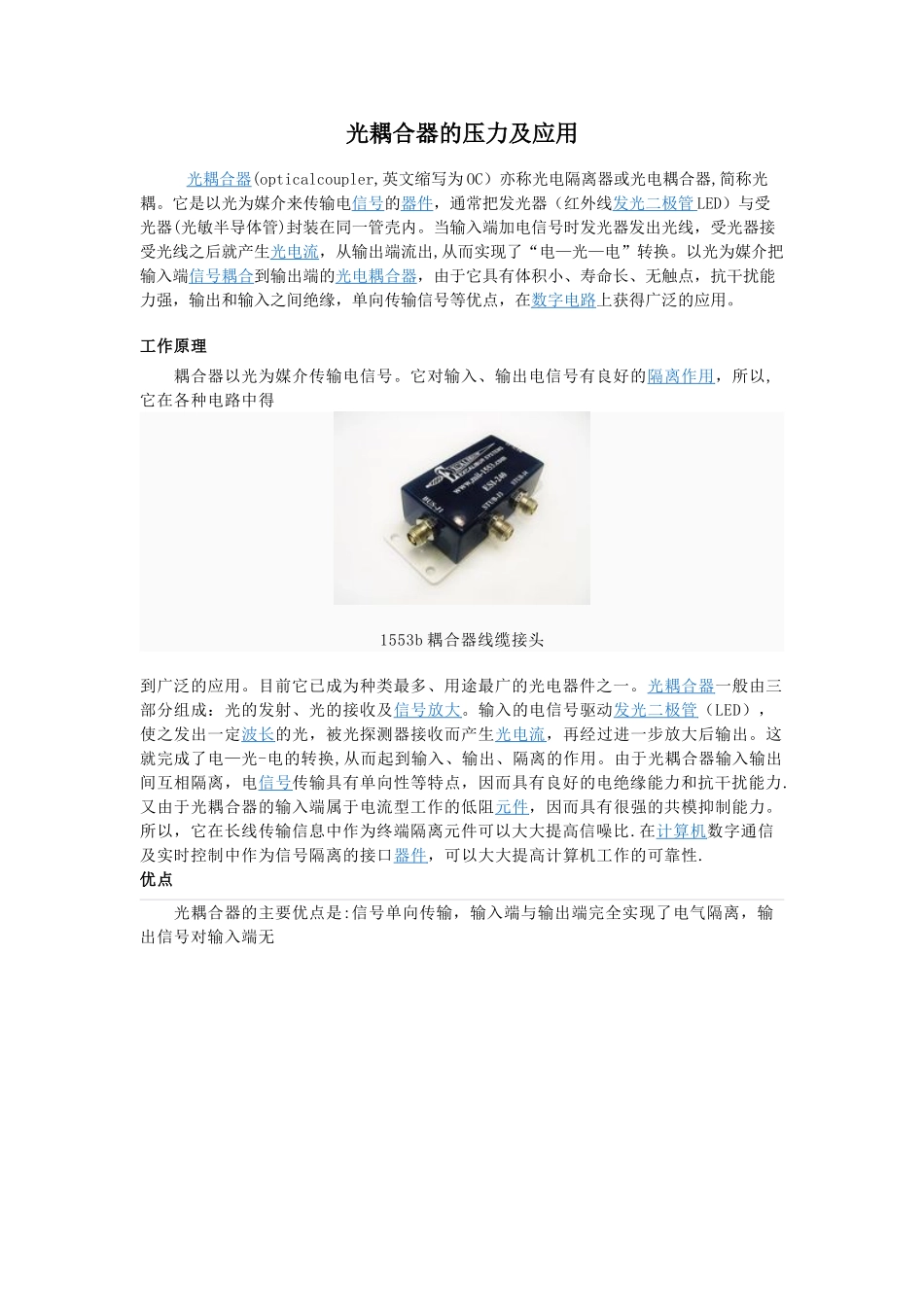

光耦合器的压力及应用光耦合器(opticalcoupler,英文缩写为 OC）亦称光电隔离器或光电耦合器,简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管 LED）与受光器(光敏半导体管)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出,从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。工作原理 耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用 ，所以,它在各种电路中得 1553b 耦合器线缆接头到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器 一般由三部分组成：光的发射、光的接收及信号放大 。输入的电信号驱动发光二极管 （LED），使之发出一定波长 的光，被光探测器接收而产生光电流 ，再经过进一步放大后输出。这就完成了电—光-电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号 传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力.又由于光耦合器的输入端属于电流型工作的低阻元件 ，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比.在计算机 数字通信及实时控制中作为信号隔离的接口器件 ，可以大大提高计算机工作的可靠性. 优点 光耦合器的主要优点是:信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无 光耦影响，抗干扰能力强，工作稳定,无触点，使用寿命长，传输效率高。光耦合器是 70 年代进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路 、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离 、脉冲 放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器 （SSR）、仪器仪表、通信设备及微机接口中。在单片开关电源 中，利用线性光耦合器可构成光耦反馈电路 ,通过调节控制端电流来改变占空比，达到精密稳压目的. 种类 光电耦合器 分为两种：一种为非线性光耦，另一种为线性光耦。 检测示意图非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。常用的 4N 系列光耦属于非线性光耦。 线性光耦的电流传输特性曲线接近直线，并且小信号时性能...
