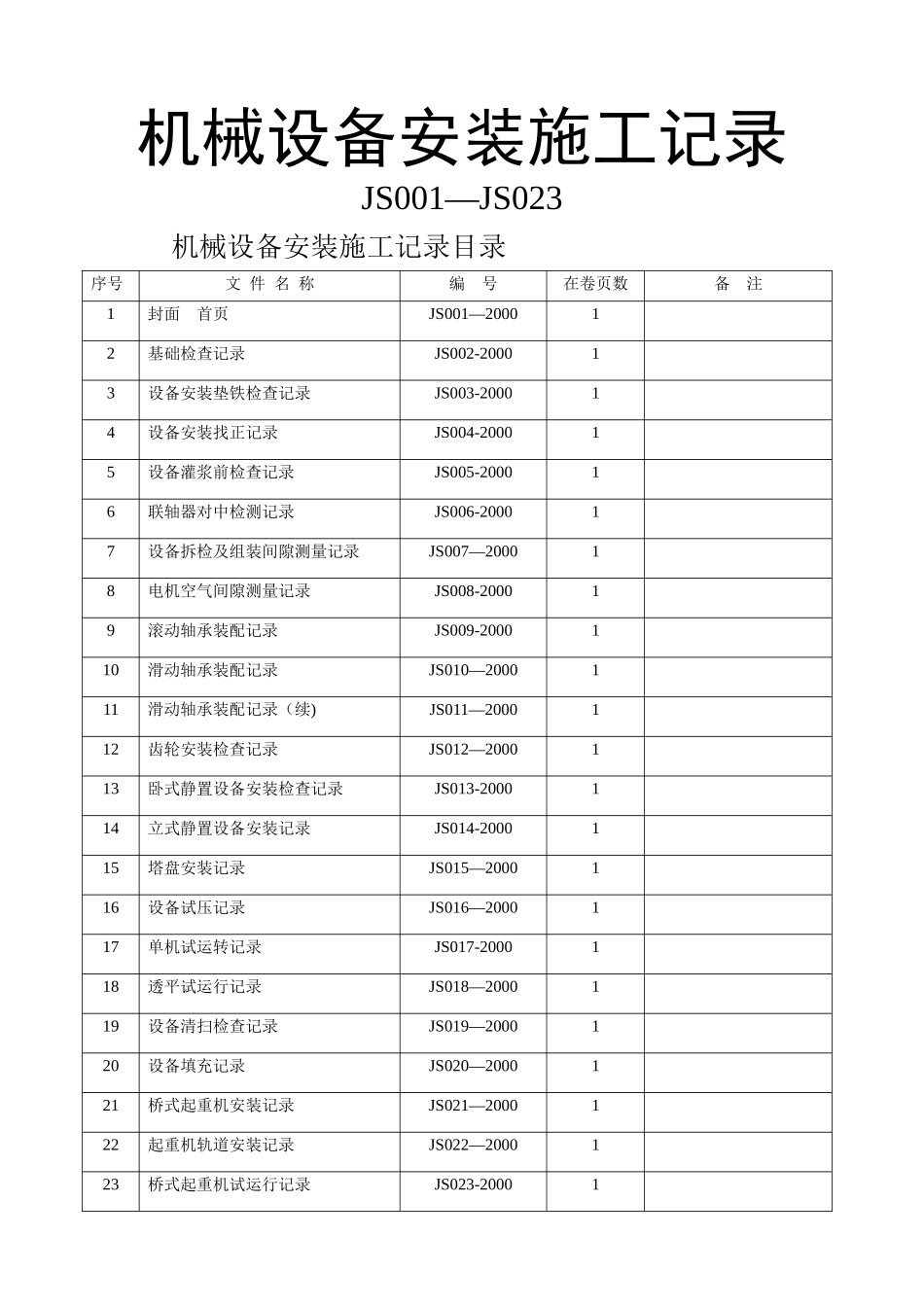

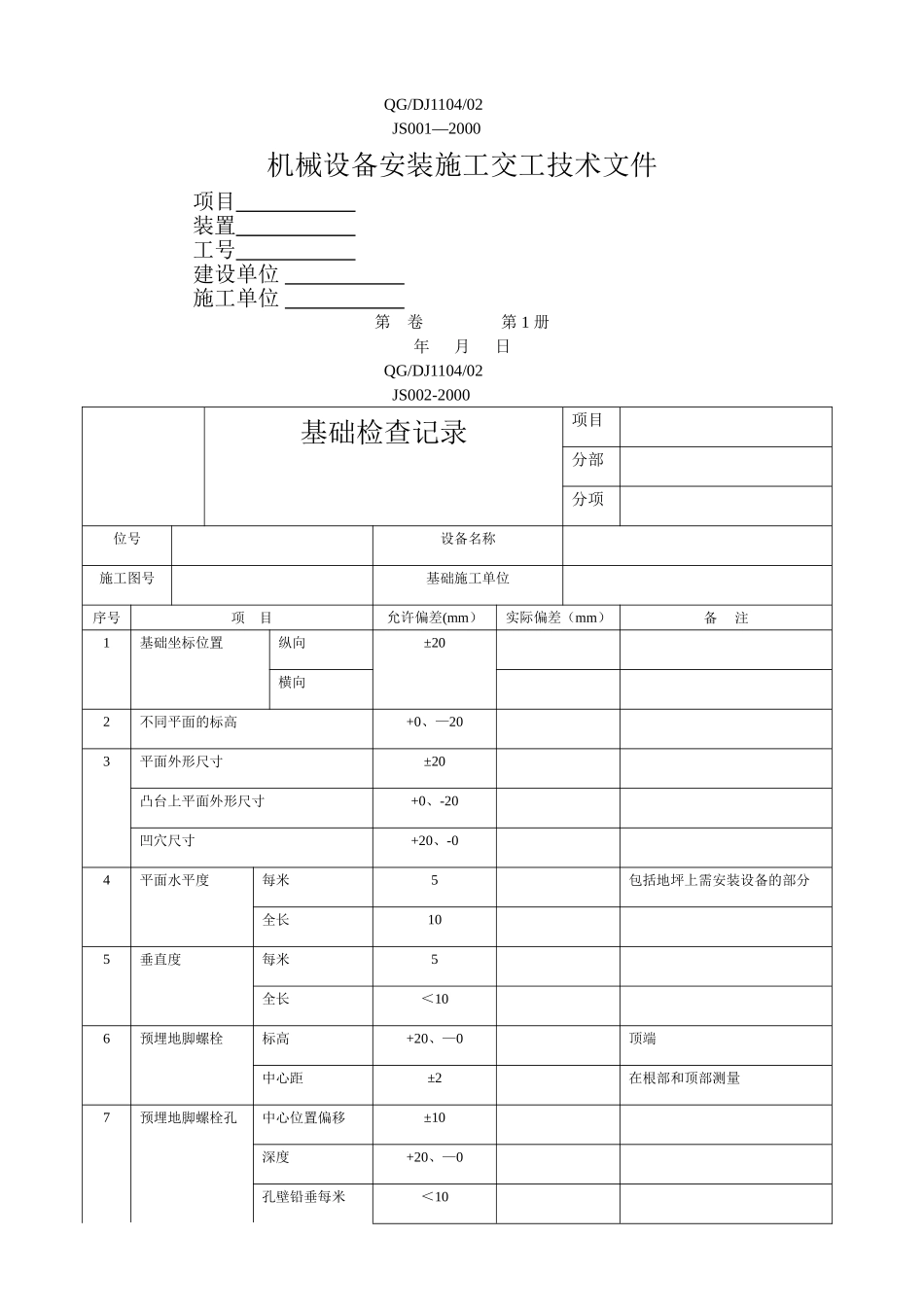

机械设备安装施工记录JS001—JS023 机械设备安装施工记录目录序号文 件 名 称编 号在卷页数备 注1封面 首页JS001—200012基础检查记录JS002-200013设备安装垫铁检查记录JS003-200014设备安装找正记录JS004-200015设备灌浆前检查记录JS005-200016联轴器对中检测记录JS006-200017设备拆检及组装间隙测量记录JS007—200018电机空气间隙测量记录JS008-200019滚动轴承装配记录JS009-2000110滑动轴承装配记录JS010—2000111滑动轴承装配记录（续)JS011—2000112齿轮安装检查记录JS012—2000113卧式静置设备安装检查记录JS013-2000114立式静置设备安装记录JS014-2000115塔盘安装记录JS015—2000116设备试压记录JS016—2000117单机试运转记录JS017-2000118透平试运行记录JS018—2000119设备清扫检查记录JS019—2000120设备填充记录JS020—2000121桥式起重机安装记录JS021—2000122起重机轨道安装记录JS022—2000123桥式起重机试运行记录JS023-20001 QG/DJ1104/02 JS001—2000机械设备安装施工交工技术文件 项目 装置 工号 建设单位 施工单位 第 卷 第 1 册年 月 日 QG/DJ1104/02 JS002-2000基础检查记录项目分部分项位号设备名称施工图号基础施工单位序号项 目允许偏差(mm）实际偏差（mm）备 注1基础坐标位置纵向±20横向2不同平面的标高+0、—203平面外形尺寸±20凸台上平面外形尺寸+0、-20凹穴尺寸+20、-04平面水平度每米5包括地坪上需安装设备的部分全长105垂直度每米5全长＜106预埋地脚螺栓标高+20、—0顶端中心距±2在根部和顶部测量7预埋地脚螺栓孔中心位置偏移±10深度+20、—0孔壁铅垂每米＜108预留活动地脚螺栓锚板标高+20中心线位置偏移±5水平度每米5带槽的锚板水平度每米2带螺栓孔的锚板套管预埋垂直度＜10建设单位代表施工单位基础施工单位代表监理单位代表安装施工单位代表 QG/DJ1104/02 JS003—2000设备安装垫铁检查记录项目分部分项位号设备名称规格型号垫铁编号垫铁规格垫铁 H×N①垫铁接触②垫 铁 加工精度地脚螺栓均匀程度有无间隙规格型号螺帽接触③附图及说明：建设单位代表施工单位技术负责人监理单位代表施 工 人 注：① H 表示垫铁高度。N 表示垫铁层数。 ② 垫铁接触,检查时应包含垫铁之间、垫铁与基础、垫铁与设备底面 ③ 螺帽接触检查时，应包含螺帽与垫圈、垫圈与设备底座 QG/DJ1104/02 JS004-2000设备安装找正记录项目分部分项位号名 称执行标准检 测 项 目允许偏差（mm）实 ...
