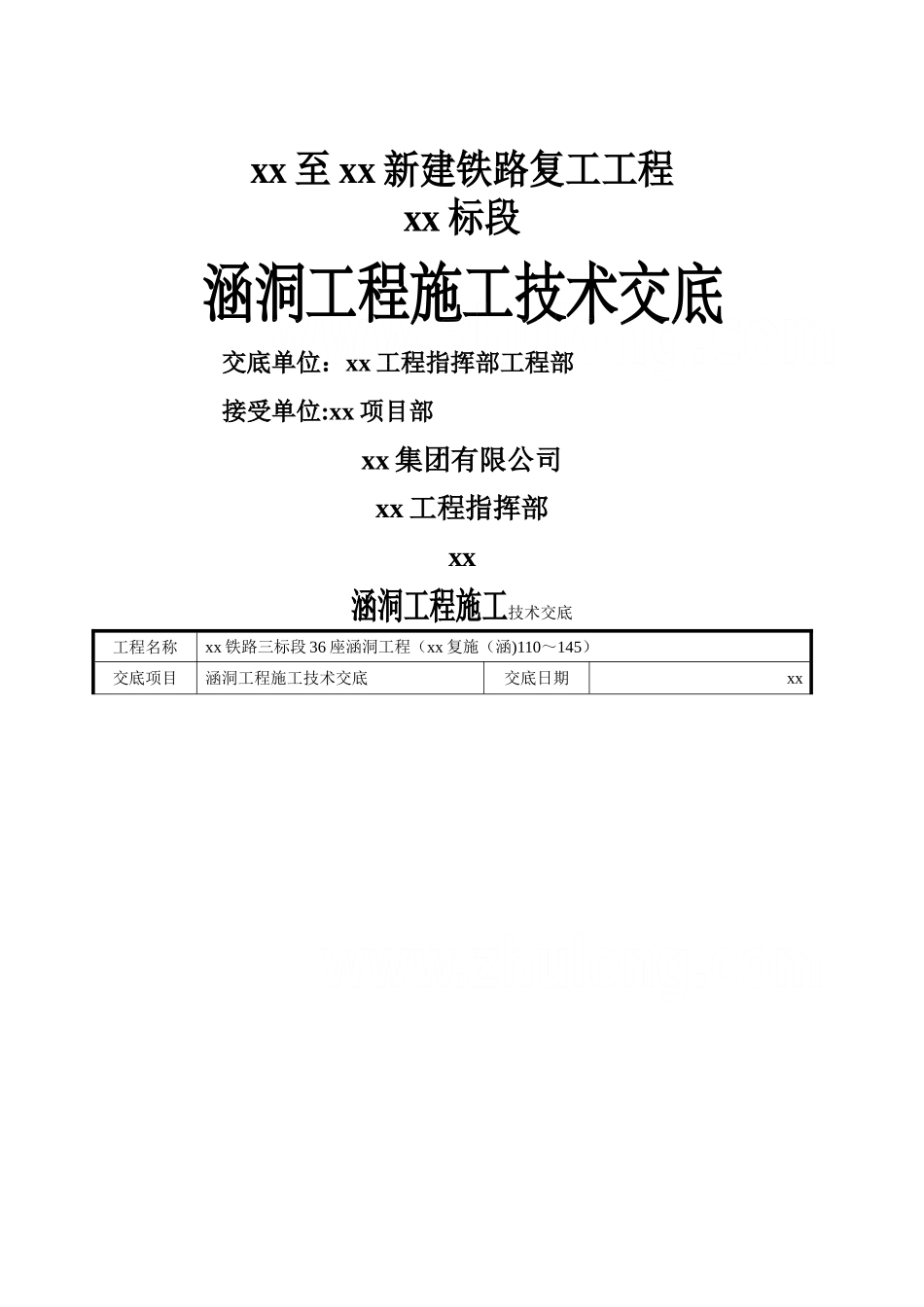

xx 至 xx 新建铁路复工工程xx 标段涵洞工程施工技术交底交底单位：xx 工程指挥部工程部接受单位:xx 项目部xx 集团有限公司xx 工程指挥部xx涵洞工程施工技术交底工程名称xx 铁路三标段 36 座涵洞工程（xx 复施（涵)110～145）交底项目涵洞工程施工技术交底交底日期xxxx 铁路三标段共 36 座涵洞工程，分别由一项目部(xx 复施（涵）110～120）、二项目部第三作业队（xx 复施（涵）121～125）、二项目部第四作业队（xx 复施（涵)126~142）、二项目部第五作业队（xx 复施（涵)143～145）施工.现对涵洞工程计划、施工、质量、安全、环境保护及文明施工做如下交底，请各项目部、队参照执行。一、计划交底根据现场实际情况,涵洞工程计划 2025.10.20 开工，计划 2025.10.31 结束。二、小方桩预制、沉入（含管桩沉入）施工交底涵洞小方桩在预制场地施工，吊车吊装，汽车运输,柴油打桩机沉入；管桩采纳外购，柴油打桩机沉入。工艺流程见下图。㈠、小方桩场地布置1、根据现场实际情况，在施工现场布置足够的预制台座，暂按 11 处方桩预制台座考虑，每处台座可供 3 根小方桩同时使用,现场最多可同时施工 33 根小方桩.具体布置情况详见“小方桩预制场地平面布置图"。2、方桩预制场地底梁采纳红砖砌筑，根据地势情况，采纳 2～3 块砖厚度，顶面用砂浆找平，实现同一台座的 9 道底梁顶高程一致，底梁顶平整度一般控制在 3mm 为宜。底梁间距及各台座间距详见上图；方桩预制场地平面布置图㈡、钢筋制作与安装根据 xx 复施（桥）参 —X-02《30×30cm 钢筋砼小方桩钢筋图》及 xx 复施（桥)参-X-03《30×30cm 钢筋砼小方桩接桩设计图》进行钢筋下料及钢筋骨架的制作，当小方桩侧模支立完成，且几何尺寸等达到要求后，安装小方桩骨架钢筋、吊环钢筋、接头钢板及桩头铁件，详见参考图；说明：上图尺寸均以 cm 计。接头桩端构造 N1 钢板箍和 N2φ10mm 钢筋,应按设计图所示位置在构造过程中预埋，N1 和 N2采纳焊接相连。桩身配筋及钢板箍设置：接头以下部分桩身，其接头头部须加 N1 钢板箍，并取消 2cm 的棱角，使砼与钢板箍顶部平齐；接头以上部分桩身，须取消桩尖部分,并加埋 N1 钢板箍，桩头四周留2cm 棱角。N3 钢板用于连接两节桩身，在沉桩时使用。1、钢筋、钢板及铁环的进场存放及检验钢筋、钢板及铁环统一由三标段指挥部物资部采购,材料进场后由试验室进行二次检验，检验合格后用于施工现场。2、钢筋加工...
