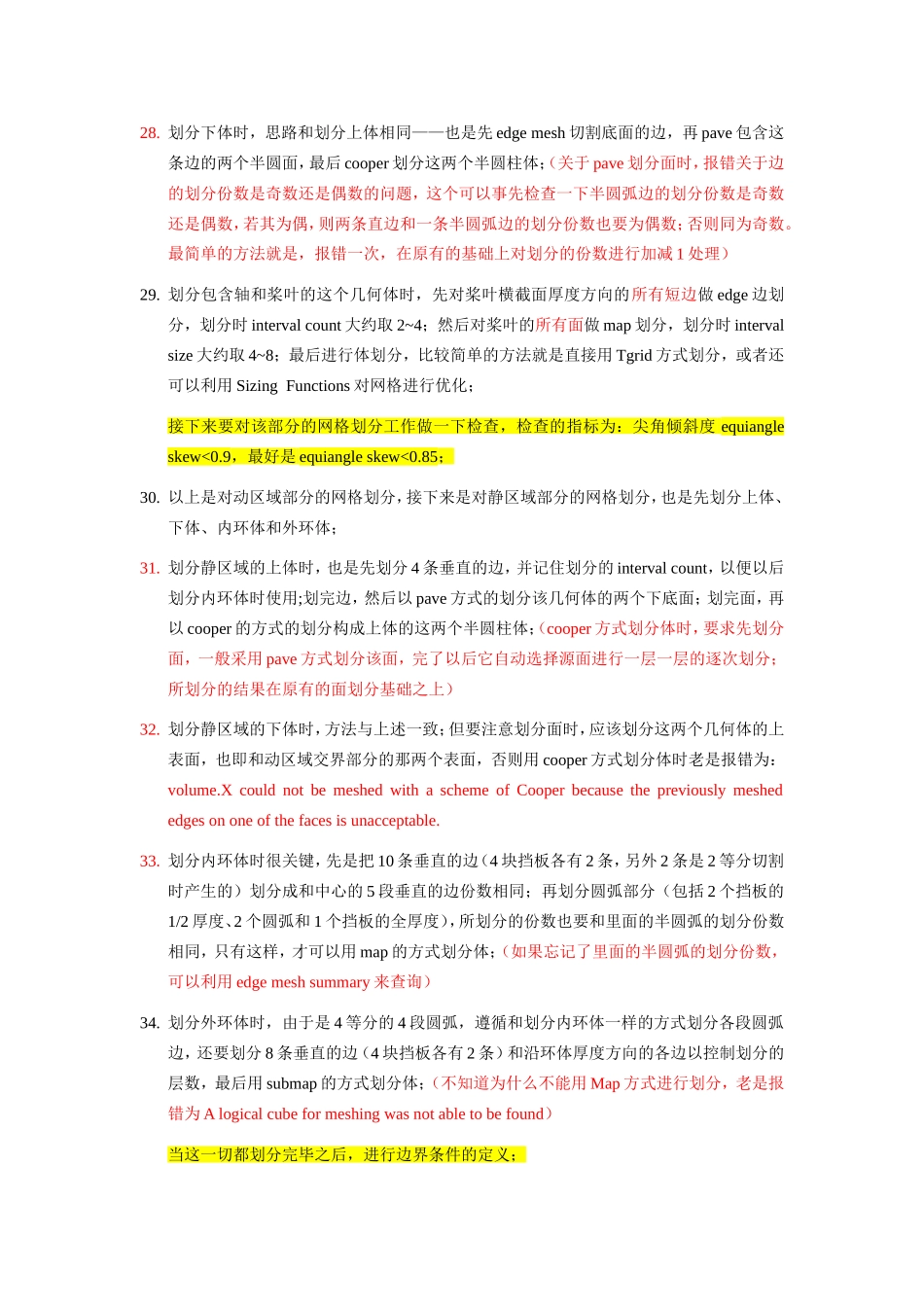

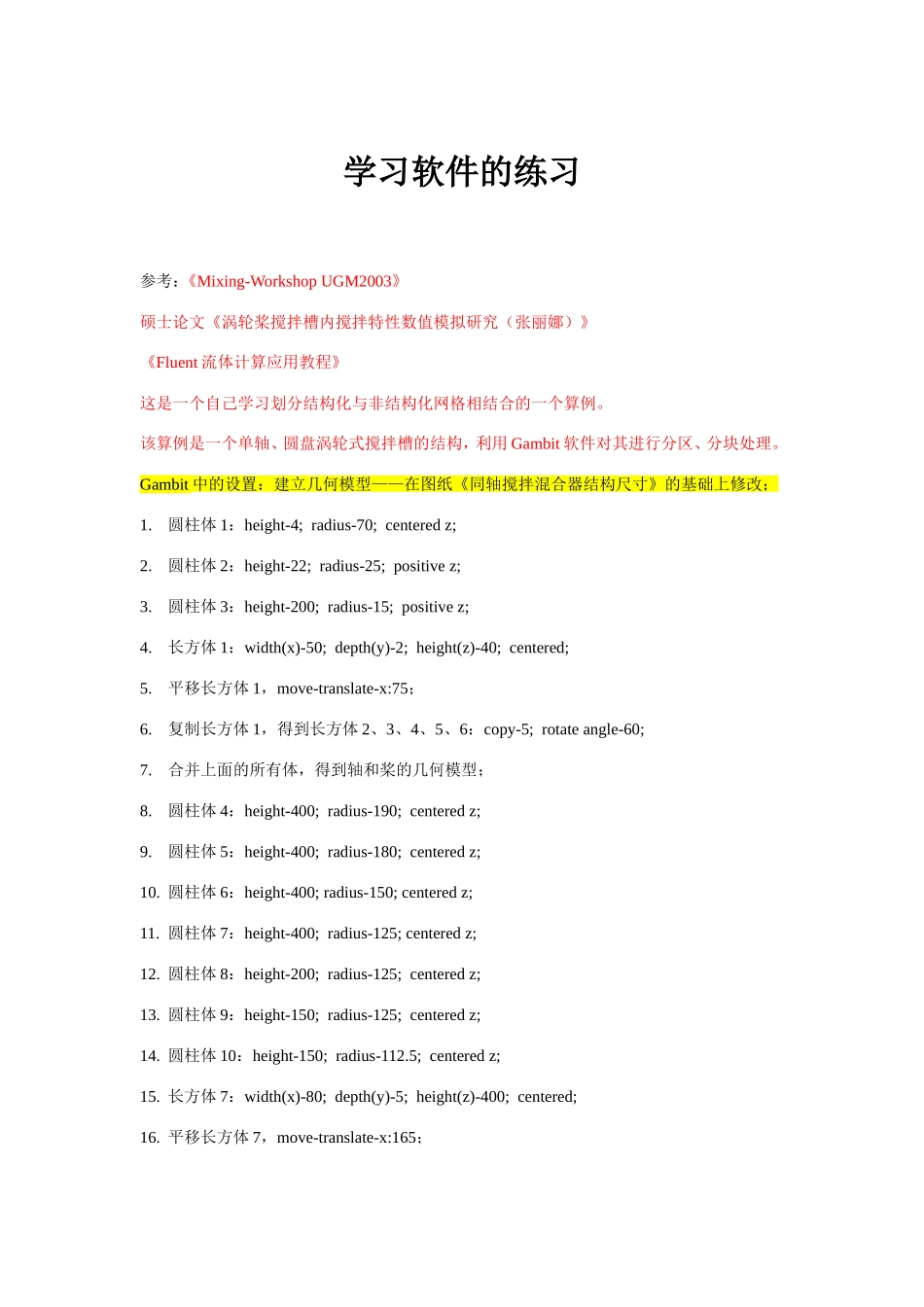

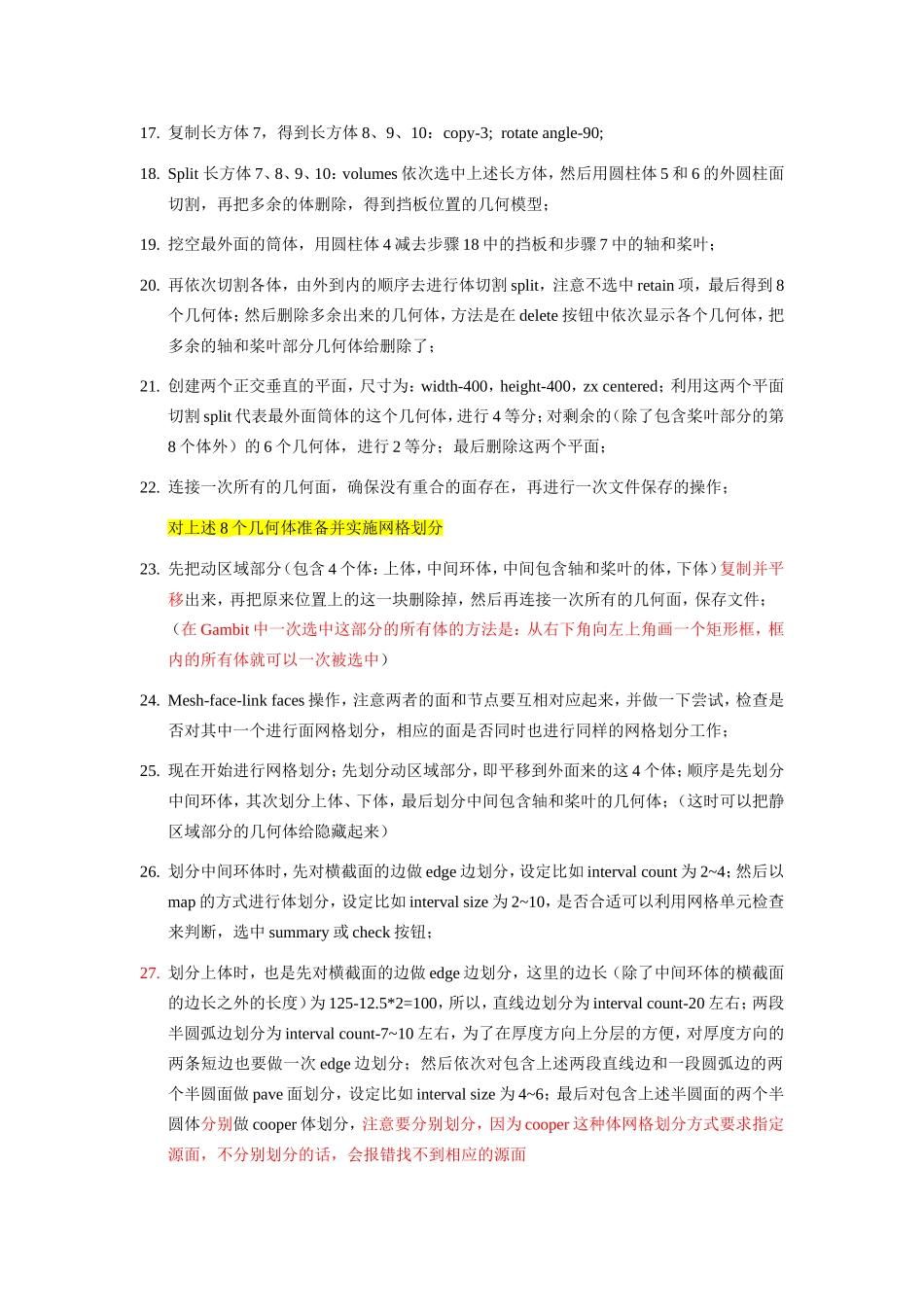

学习软件的练习参考:《Mixing-WorkshopUGM2003》硕士论文《涡轮桨搅拌槽内搅拌特性数值模拟研究(张丽娜)》《Fluent流体计算应用教程》这是一个自己学习划分结构化与非结构化网格相结合的一个算例。该算例是一个单轴、圆盘涡轮式搅拌槽的结构,利用Gambit软件对其进行分区、分块处理。Gambit中的设置:建立几何模型——在图纸《同轴搅拌混合器结构尺寸》的基础上修改;1.圆柱体1:height-4;radius-70;centeredz;2.圆柱体2:height-22;radius-25;positivez;3.圆柱体3:height-200;radius-15;positivez;4.长方体1:width(x)-50;depth(y)-2;height(z)-40;centered;5.平移长方体1,move-translate-x:75;6.复制长方体1,得到长方体2、3、4、5、6:copy-5;rotateangle-60;7.合并上面的所有体,得到轴和桨的几何模型;8.圆柱体4:height-400;radius-190;centeredz;9.圆柱体5:height-400;radius-180;centeredz;10.圆柱体6:height-400;radius-150;centeredz;11.圆柱体7:height-400;radius-125;centeredz;12.圆柱体8:height-200;radius-125;centeredz;13.圆柱体9:height-150;radius-125;centeredz;14.圆柱体10:height-150;radius-112.5;centeredz;15.长方体7:width(x)-80;depth(y)-5;height(z)-400;centered;16.平移长方体7,move-translate-x:165;17.复制长方体7,得到长方体8、9、10:copy-3;rotateangle-90;18.Split长方体7、8、9、10:volumes依次选中上述长方体,然后用圆柱体5和6的外圆柱面切割,再把多余的体删除,得到挡板位置的几何模型;19.挖空最外面的筒体,用圆柱体4减去步骤18中的挡板和步骤7中的轴和桨叶;20.再依次切割各体,由外到内的顺序去进行体切割split,注意不选中retain项,最后得到8个几何体;然后删除多余出来的几何体,方法是在delete按钮中依次显示各个几何体,把多余的轴和桨叶部分几何体给删除了;21.创建两个正交垂直的平面,尺寸为:width-400,height-400,zxcentered;利用这两个平面切割split代表最外面筒体的这个几何体,进行4等分;对剩余的(除了包含桨叶部分的第8个体外)的6个几何体,进行2等分;最后删除这两个平面;22.连接一次所有的几何面,确保没有重合的面存在,再进行一次文件保存的操作;对上述8个几何体准备并实施网格划分23.先把动区域部分(包含4个体:上体,中间环体,中间包含轴和桨叶的体,下体)复制并平移出来,再把原来位置上的这一块删除掉,然后再连接一次所有的几何面,保存文件;(在Gambit中一次选中这部分的所有体的方法是:从右下角向左上角画一个矩形框,框内的所有体就可以一次被选中)24.Mesh-face-linkfaces操作,注意两者的面和节点要互相对应起来,并做一下尝试,检查是否对其中一个进行面网格划分,相应的面是否同时也进行同样的网格划分工作;25.现在开始进行网格划分;先划分动区域部分,即平移到外面来的这4个体;顺序是先划分中间环体,其次划分上体、下体,最后划分中间包含轴和桨叶的几何体;(这时可以把静区域部分的几何体给隐藏起来)26.划分中间环体时,先对横截面的边做edge边划分,设定比如intervalcount为2~4;然后以map的方式进行体划分,设定比如intervalsize为2~10,是否合适可以利用网格单元检查来判断,选中summary或check按钮;27.划分上体时,也是先对横截面的边做edge边划分,这里的边长(除了中间环体的横截面的边长之外的长度)为125-12.5*2=100,所以,直线边划分为intervalcount-20左右;两段半圆弧边划分为intervalcount-7~10左右,为了在厚度方向上分层的方便,对厚度方向的两条短边也要做一次edge边划分;然后依次对包含上述两段直线边和一段圆弧边的两个半圆面做pave面划分,设定比如intervalsize为4~6;最后对包含上述半圆面的两个半圆体分别做cooper体划分,注意要分别划分,因为cooper这种体网格划分方式要求指定源面,不分别划分的话,会报错找不到相应的源面28.划分下体时,思路和划分上体相同——也是先edgemesh切割底面的边,再pave包含这条边的两个半圆面,最后cooper划分这两个半圆柱体;(关于pave划分面时,报错关于边的划分份数是奇数还是偶数的问题,这个可以...
