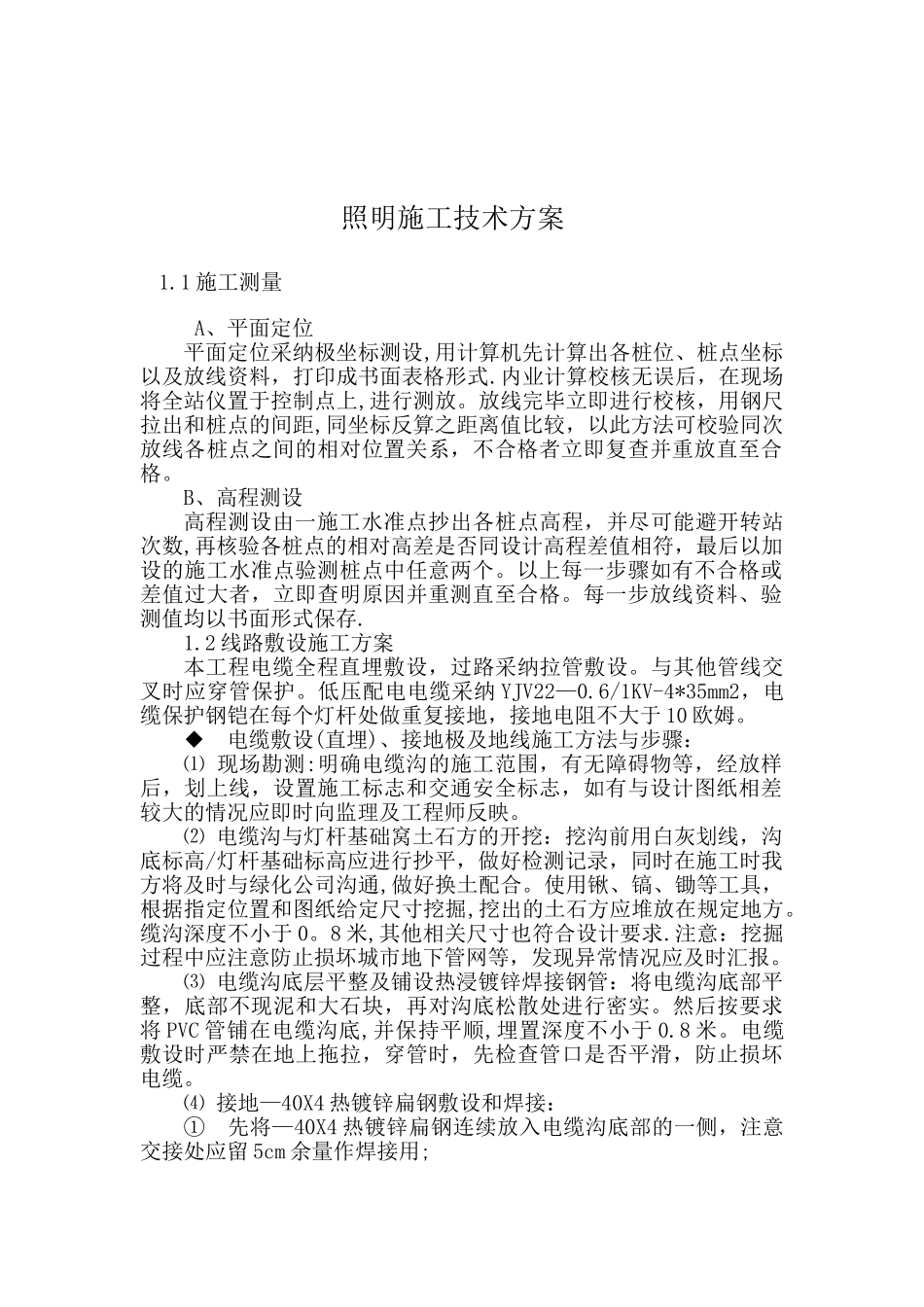

照明施工技术方案 1.1 施工测量 A、平面定位平面定位采纳极坐标测设,用计算机先计算出各桩位、桩点坐标以及放线资料，打印成书面表格形式.内业计算校核无误后，在现场将全站仪置于控制点上,进行测放。放线完毕立即进行校核，用钢尺拉出和桩点的间距,同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间的相对位置关系，不合格者立即复查并重放直至合格。B、高程测设高程测设由一施工水准点抄出各桩点高程，并尽可能避开转站次数,再核验各桩点的相对高差是否同设计高程差值相符，最后以加设的施工水准点验测桩点中任意两个。以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。每一步放线资料、验测值均以书面形式保存.1.2 线路敷设施工方案本工程电缆全程直埋敷设，过路采纳拉管敷设。与其他管线交叉时应穿管保护。低压配电电缆采纳 YJV22—0.6/1KV-4*35mm2，电缆保护钢铠在每个灯杆处做重复接地，接地电阻不大于 10 欧姆。 ◆ 电缆敷设(直埋)、接地极及地线施工方法与步骤：⑴ 现场勘测:明确电缆沟的施工范围，有无障碍物等，经放样后，划上线，设置施工标志和交通安全标志，如有与设计图纸相差较大的情况应即时向监理及工程师反映。⑵ 电缆沟与灯杆基础窝土石方的开挖：挖沟前用白灰划线，沟底标高/灯杆基础标高应进行抄平，做好检测记录，同时在施工时我方将及时与绿化公司沟通,做好换土配合。使用锹、镐、锄等工具，根据指定位置和图纸给定尺寸挖掘,挖出的土石方应堆放在规定地方。缆沟深度不小于 0。8 米,其他相关尺寸也符合设计要求.注意：挖掘过程中应注意防止损坏城市地下管网等，发现异常情况应及时汇报。⑶ 电缆沟底层平整及铺设热浸镀锌焊接钢管：将电缆沟底部平整，底部不现泥和大石块，再对沟底松散处进行密实。然后按要求将 PVC 管铺在电缆沟底,并保持平顺,埋置深度不小于 0.8 米。电缆敷设时严禁在地上拖拉，穿管时，先检查管口是否平滑，防止损坏电缆。⑷ 接地—40X4 热镀锌扁钢敷设和焊接：① 先将—40X4 热镀锌扁钢连续放入电缆沟底部的一侧，注意交接处应留 5cm 余量作焊接用;② 有交接的地方都进行焊接，焊接处必须有 5cm 以上的交接,每处焊接必须是满焊.③ 对焊接处刷防锈漆。⑸ 接地跨焊接：在每根灯杆基础旁，将已制作好的接地跨与-40X4 热镀锌扁钢进行焊接（技术要求同“⑷”）。⑹ 接地极施工：按设计图上接地极的地方,按“⑵”方式在电缆沟旁挖 25m 长相同的沟...
