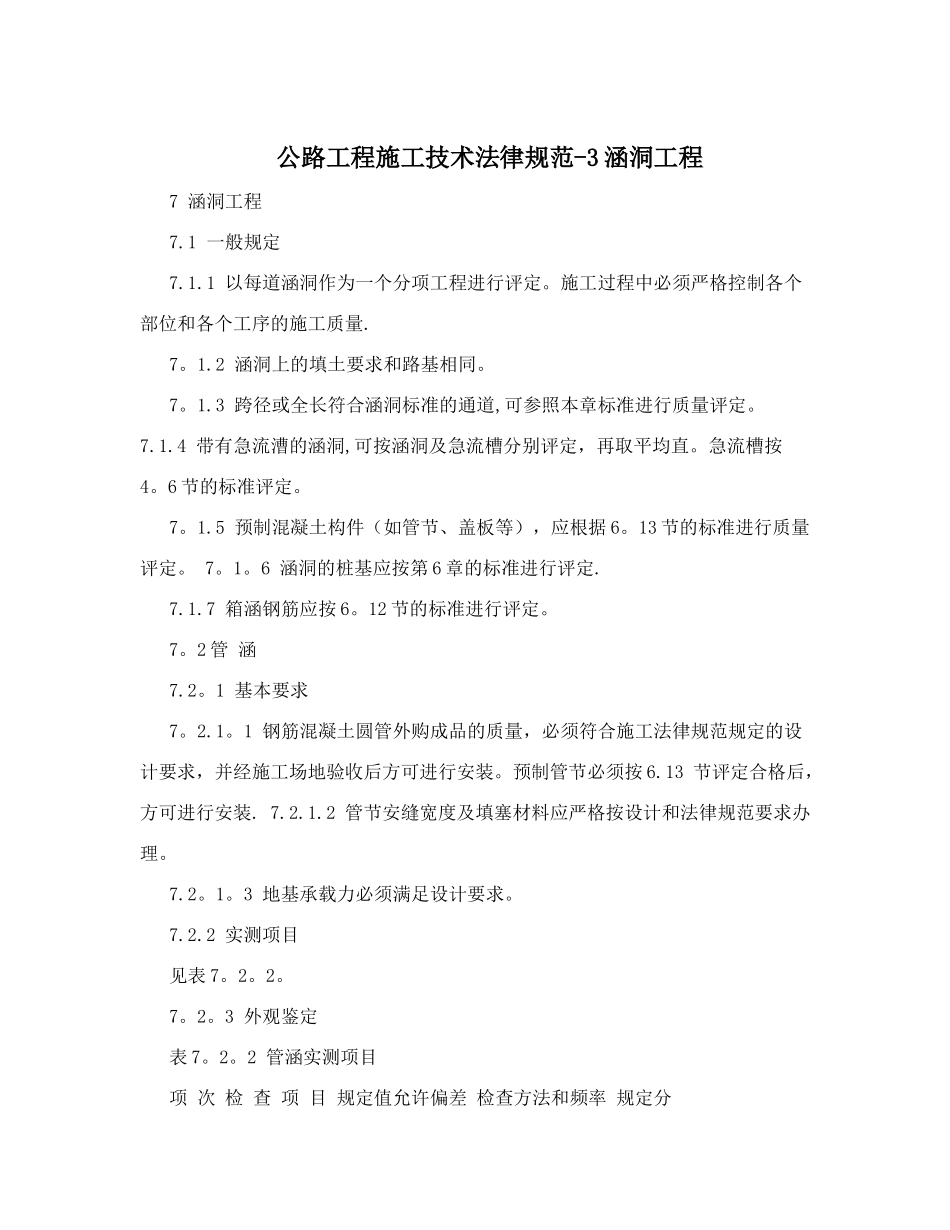

公路工程施工技术规范-3涵洞工程

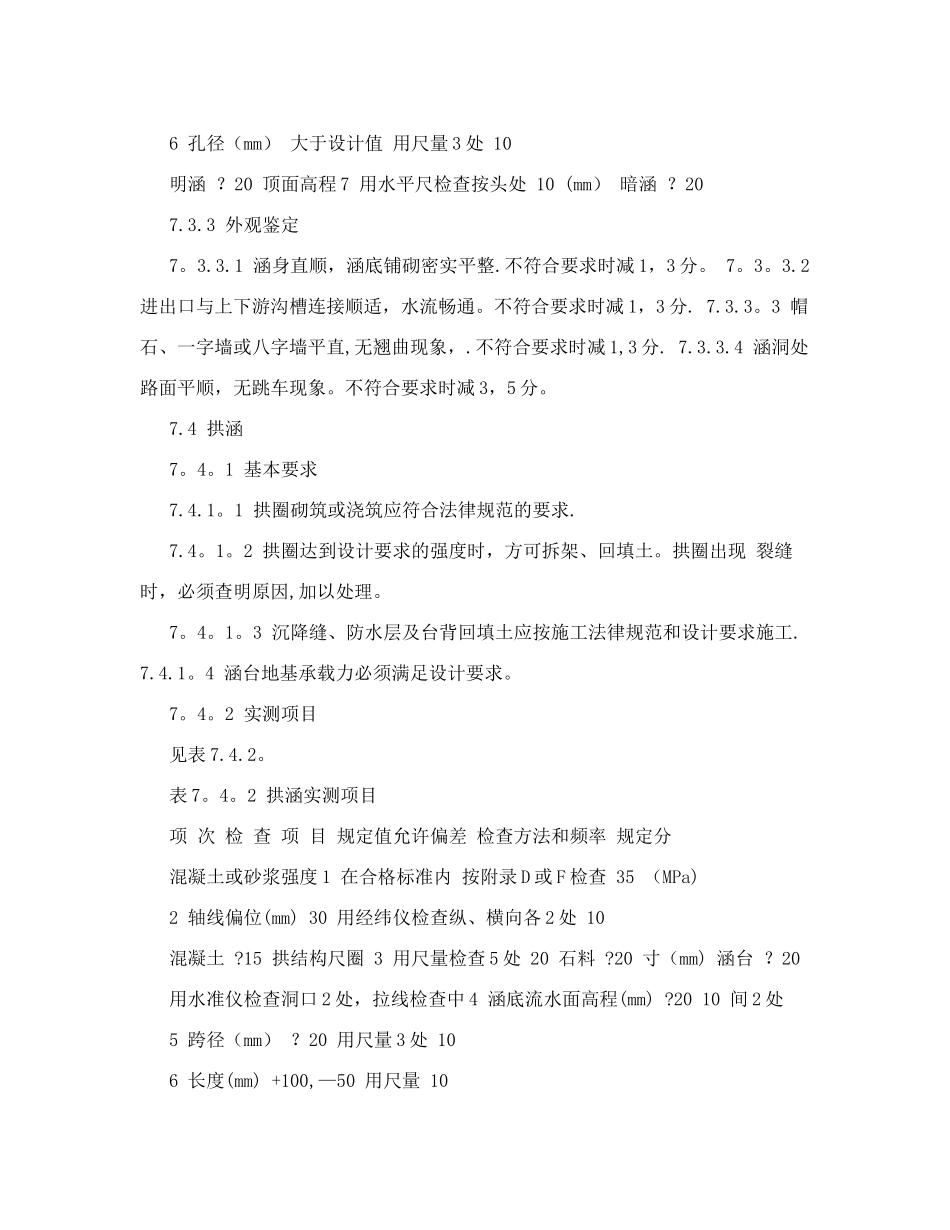

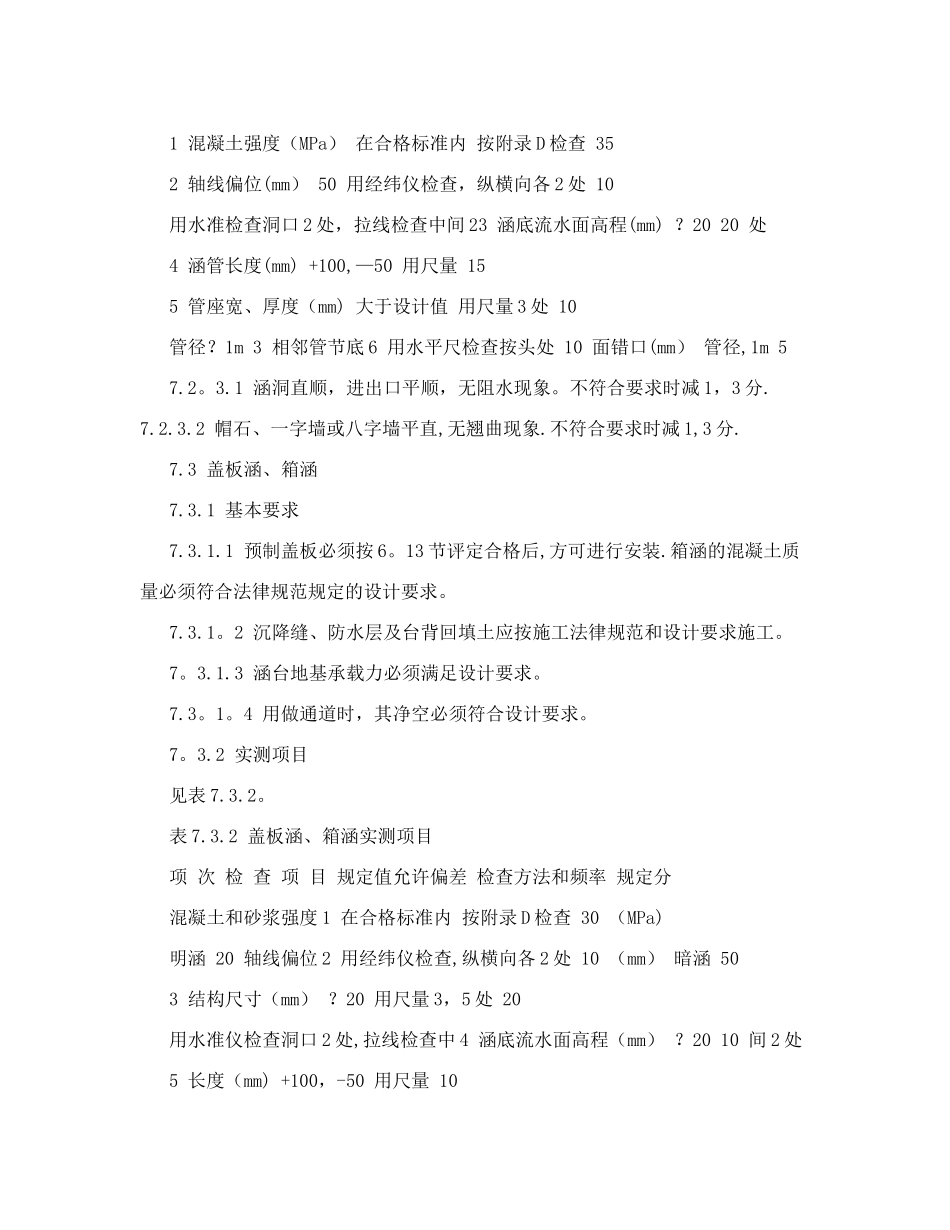

公路工程施工技术法律规范-3 涵洞工程7 涵洞工程 7.1 一般规定 7.1.1 以每道涵洞作为一个分项工程进行评定。施工过程中必须严格控制各个部位和各个工序的施工质量. 7。1.2 涵洞上的填土要求和路基相同。 7。1.3 跨径或全长符合涵洞标准的通道,可参照本章标准进行质量评定。 7.1.4 带有急流漕的涵洞,可按涵洞及急流槽分别评定，再取平均直。急流槽按4。6 节的标准评定。 7。1.5 预制混凝土构件（如管节、盖板等），应根据 6。13 节的标准进行质量评定。 7。1。6 涵洞的桩基应按第 6 章的标准进行评定. 7.1.7 箱涵钢筋应按 6。12 节的标准进行评定。 7。2 管 涵 7.2。1 基本要求 7。2.1。1 钢筋混凝土圆管外购成品的质量，必须符合施工法律规范规定的设计要求，并经施工场地验收后方可进行安装。预制管节必须按 6.13 节评定合格后，方可进行安装. 7.2.1.2 管节安缝宽度及填塞材料应严格按设计和法律规范要求办理。 7.2。1。3 地基承载力必须满足设计要求。 7.2.2 实测项目 见表 7。2。2。 7。2。3 外观鉴定 表 7。2。2 管涵实测项目 项 次 检 查 项 目 规定值允许偏差 检查方法和频率 规定分 1 混凝土强度（MPa） 在合格标准内 按附录 D 检查 35 2 轴线偏位(mm） 50 用经纬仪检查，纵横向各 2 处 10 用水准检查洞口 2 处，拉线检查中间 23 涵底流水面高程(mm) ？20 20 处 4 涵管长度(mm) +100,—50 用尺量 15 5 管座宽、厚度（mm) 大于设计值 用尺量 3 处 10 管径？1m 3 相邻管节底 6 用水平尺检查按头处 10 面错口(mm） 管径,1m 5 7.2。3.1 涵洞直顺，进出口平顺，无阻水现象。不符合要求时减 1，3 分. 7.2.3.2 帽石、一字墙或八字墙平直,无翘曲现象.不符合要求时减 1,3 分. 7.3 盖板涵、箱涵 7.3.1 基本要求 7.3.1.1 预制盖板必须按 6。13 节评定合格后,方可进行安装.箱涵的混凝土质量必须符合法律规范规定的设计要求。 7.3.1。2 沉降缝、防水层及台背回填土应按施工法律规范和设计要求施工。 7。3.1.3 涵台地基承载力必须满足设计要求。 7.3。1。4 用做通道时，其净空必须符合设计要求。 7。3.2 实测项目 见表 7.3.2。 表 7.3.2 盖板涵、箱涵实测项目 项 次 检 查 项 目 规定值允许偏差 检查方法和频率 规定分 混凝土和砂浆强度 1 在合格标准内 按附录 D 检查 30 （MPa) 明涵 20 轴线偏位...
