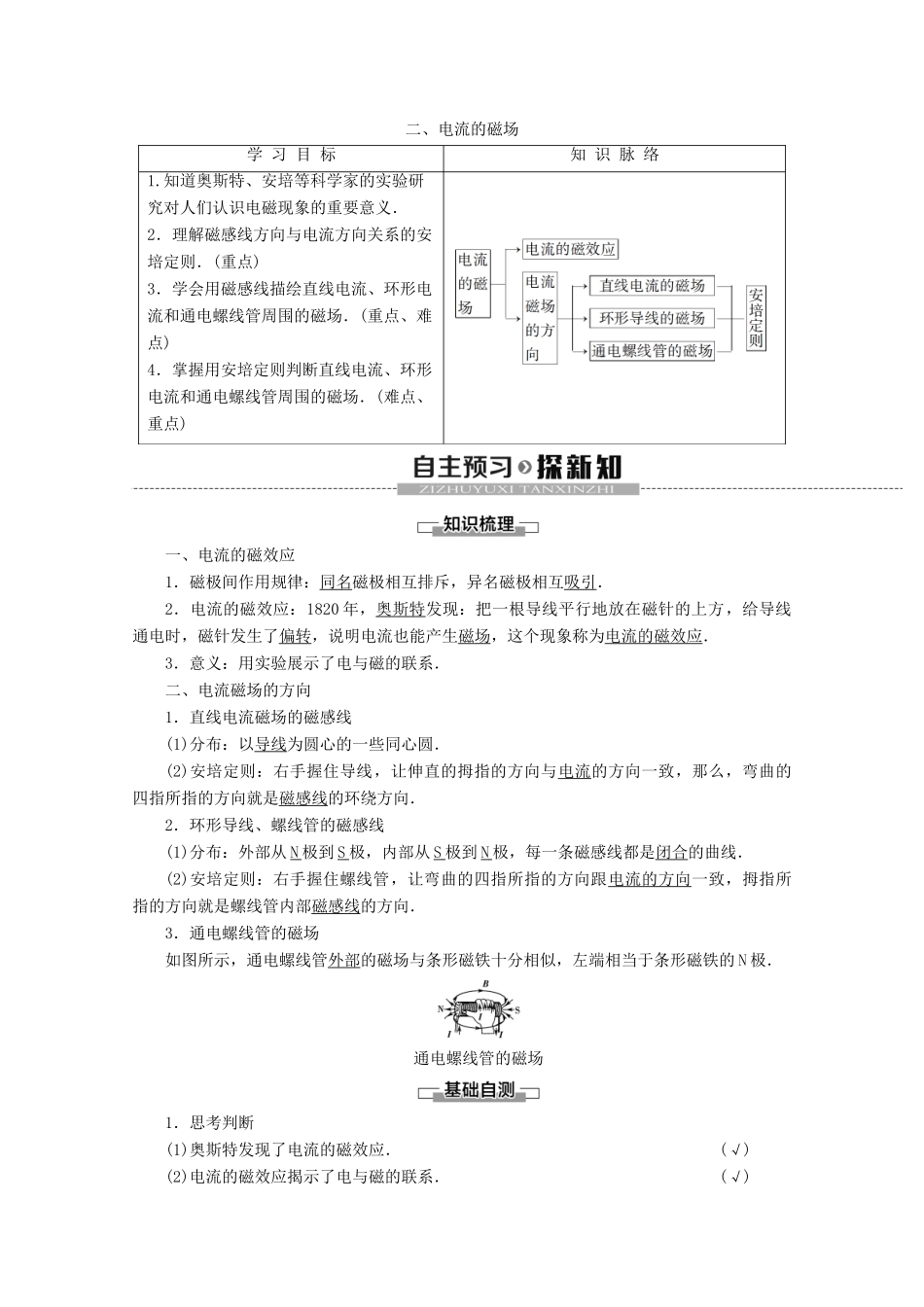

二、电流的磁场学 习 目 标知 识 脉 络1.知道奥斯特、安培等科学家的实验研究对人们认识电磁现象的重要意义．2．理解磁感线方向与电流方向关系的安培定则．(重点)3．学会用磁感线描绘直线电流、环形电流和通电螺线管周围的磁场．(重点、难点)4．掌握用安培定则判断直线电流、环形电流和通电螺线管周围的磁场．(难点、重点)一、电流的磁效应1．磁极间作用规律：同名磁极相互排斥，异名磁极相互吸引．2．电流的磁效应：1820 年，奥斯特发现：把一根导线平行地放在磁针的上方，给导线通电时，磁针发生了偏转，说明电流也能产生磁 场 ，这个现象称为电流的磁效应．3．意义：用实验展示了电与磁的联系．二、电流磁场的方向1．直线电流磁场的磁感线(1)分布：以导线为圆心的一些同心圆．(2)安培定则：右手握住导线，让伸直的拇指的方向与电流的方向一致，那么，弯曲的四指所指的方向就是磁感线的环绕方向．2．环形导线、螺线管的磁感线(1)分布：外部从 N 极到 S 极，内部从 S 极到 N 极，每一条磁感线都是闭合的曲线．(2)安培定则：右手握住螺线管，让弯曲的四指所指的方向跟电流的方向一致，拇指所指的方向就是螺线管内部磁感线的方向．3．通电螺线管的磁场如图所示，通电螺线管外部的磁场与条形磁铁十分相似，左端相当于条形磁铁的 N 极．通电螺线管的磁场1．思考判断(1)奥斯特发现了电流的磁效应．(√)(2)电流的磁效应揭示了电与磁的联系．(√)(3)奥斯特做电流的磁效应实验时，通电直导线应东西放置效果最好．(×)(4)直线电流磁场的磁感线是以导线为圆心的一些同心圆．(√)(5)通电螺线管内部的磁场方向是从 N 极到 S 极．(×)(6)磁感线是闭合的曲线，没有起点和终点．(√)2．下列说法正确的是( )A．磁铁是磁场的唯一来源B．磁感线是从磁体的北极出发而到南极终止C．静止的电荷只能产生电场，运动的电荷才能产生磁场D．两条磁感线空隙处不存在磁场C [由电流的磁效应可知电流也能产生磁场，选项 A 错；由磁感线的特性可知选项 B、D错；由磁场的产生原因可知选项 C 正确．]3．如图所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动( )A．不产生磁场B．产生磁场，圆心处的磁场方向垂直纸面向里C．产生磁场，圆心处的磁场方向垂直纸面向外D．只在圆周内侧产生磁场C [正电子沿逆时针方向做匀速圆周运动时，相当于沿逆时针的环形电流，由安培定则可知在圆心处产生的磁场方向垂直纸面向外，C 选项正确．]4．如...
