内河航运工程施工图设计文件编制办法VIP专享

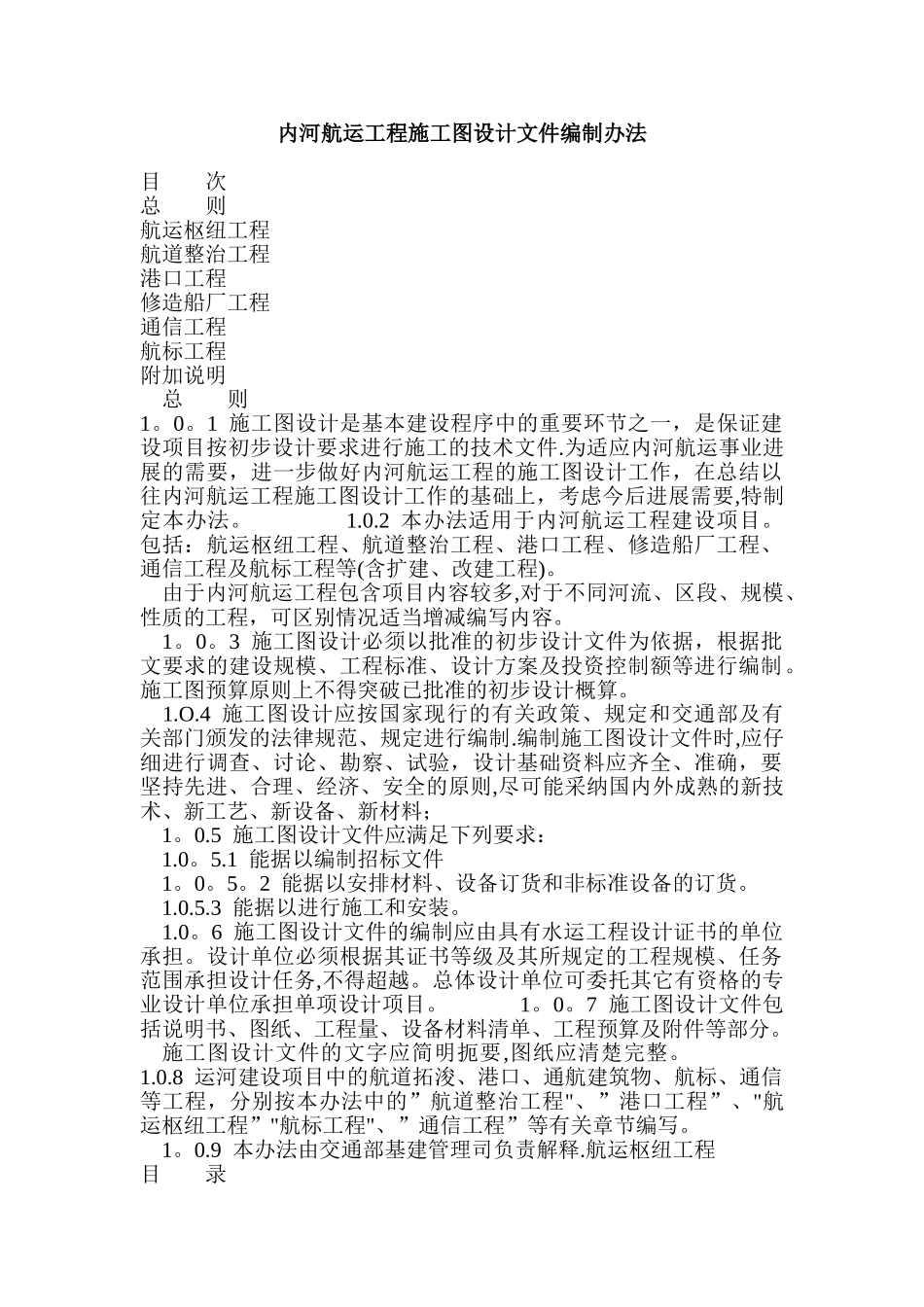

内河航运工程施工图设计文件编制办法目 次总 则航运枢纽工程航道整治工程港口工程修造船厂工程通信工程航标工程附加说明 总 则 1。0。1 施工图设计是基本建设程序中的重要环节之一，是保证建设项目按初步设计要求进行施工的技术文件.为适应内河航运事业进展的需要，进一步做好内河航运工程的施工图设计工作，在总结以往内河航运工程施工图设计工作的基础上，考虑今后进展需要,特制定本办法。 1.0.2 本办法适用于内河航运工程建设项目。包括：航运枢纽工程、航道整治工程、港口工程、修造船厂工程、通信工程及航标工程等(含扩建、改建工程)。 由于内河航运工程包含项目内容较多,对于不同河流、区段、规模、性质的工程，可区别情况适当增减编写内容。 1。0。3 施工图设计必须以批准的初步设计文件为依据，根据批文要求的建设规模、工程标准、设计方案及投资控制额等进行编制。施工图预算原则上不得突破已批准的初步设计概算。 1.O.4 施工图设计应按国家现行的有关政策、规定和交通部及有关部门颁发的法律规范、规定进行编制.编制施工图设计文件时,应仔细进行调查、讨论、勘察、试验，设计基础资料应齐全、准确，要坚持先进、合理、经济、安全的原则,尽可能采纳国内外成熟的新技术、新工艺、新设备、新材料； 1。0.5 施工图设计文件应满足下列要求： 1.0。5.1 能据以编制招标文件 1。0。5。2 能据以安排材料、设备订货和非标准设备的订货。 1.0.5.3 能据以进行施工和安装。 1.0。6 施工图设计文件的编制应由具有水运工程设计证书的单位承担。设计单位必须根据其证书等级及其所规定的工程规模、任务范围承担设计任务,不得超越。总体设计单位可委托其它有资格的专业设计单位承担单项设计项目。 1。0。7 施工图设计文件包括说明书、图纸、工程量、设备材料清单、工程预算及附件等部分。 施工图设计文件的文字应简明扼要,图纸应清楚完整。 1.0.8 运河建设项目中的航道拓浚、港口、通航建筑物、航标、通信等工程，分别按本办法中的”航道整治工程"、”港口工程”、"航运枢纽工程”"航标工程"、”通信工程”等有关章节编写。 1。0.9 本办法由交通部基建管理司负责解释.航运枢纽工程目 录I 设计说明书 l 综述 2 水库(回水区）及库区航道 3 枢纽总体布置 4 挡水建筑物 5 通航建筑物 6 电站及其他水工建筑物 7 公用工程 8 环境保护 9 节能 10 管理与维修1l 施工组织计划Ⅱ 主要设备及材料Ⅲ 附件Ⅳ 设...
