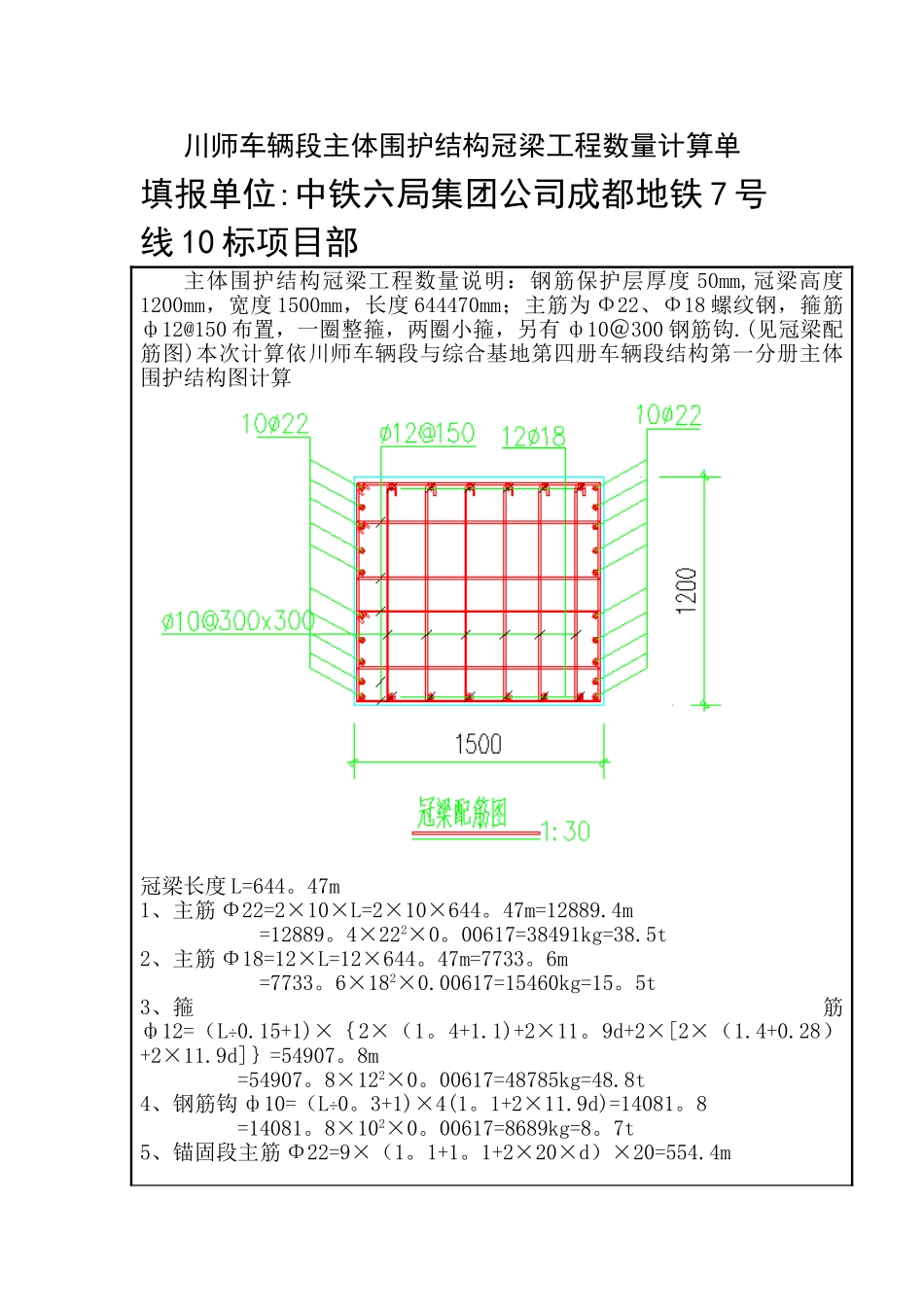

川师车辆段主体围护结构冠梁工程数量计算单填报单位:中铁六局集团公司成都地铁 7 号线 10 标项目部 主体围护结构冠梁工程数量说明：钢筋保护层厚度 50mm,冠梁高度1200mm，宽度 1500mm，长度 644470mm；主筋为 Φ22、Φ18 螺纹钢，箍筋ф12@150 布置，一圈整箍，两圈小箍，另有 ф10＠300 钢筋钩.(见冠梁配筋图)本次计算依川师车辆段与综合基地第四册车辆段结构第一分册主体围护结构图计算冠梁长度 L=644。47m1、主筋 Φ22=2×10×L=2×10×644。47m=12889.4m =12889。4×222×0。00617=38491kg=38.5t2、主筋 Φ18=12×L=12×644。47m=7733。6m =7733。6×182×0.00617=15460kg=15。5t3、箍筋ф12=（L÷0.15+1)×｛2×（1。4+1.1)+2×11。9d+2×[2×（1.4+0.28）+2×11.9d]｝=54907。8m =54907。8×122×0。00617=48785kg=48.8t4、钢筋钩 ф10=（L÷0。3+1)×4(1。1+2×11.9d)=14081。8 =14081。8×102×0。00617=8689kg=8。7t5、锚固段主筋 Φ22=9×（1。1+1。1+2×20×d）×20=554.4m =554。4×222×0。00617=1656kg=1。7tΦ18=9×（1.1+1.1+2×20×d)×20=332.6m（d 取 22mm） =332。6×182×0.00617=664.9kg=0。7t6、冠梁砼量: V=644。47m×1.5m×1.2m=1160m3合计：Φ22=40.2tΦ18=3=16.2tф12=48.8tф10=8.7t砼方量 V=1038m3×1.04=1160m3注：式中 L 为总冠梁长度，d 为钢筋直径,V 为混凝土体积。计算复核 2025 年 5 月 18 日
