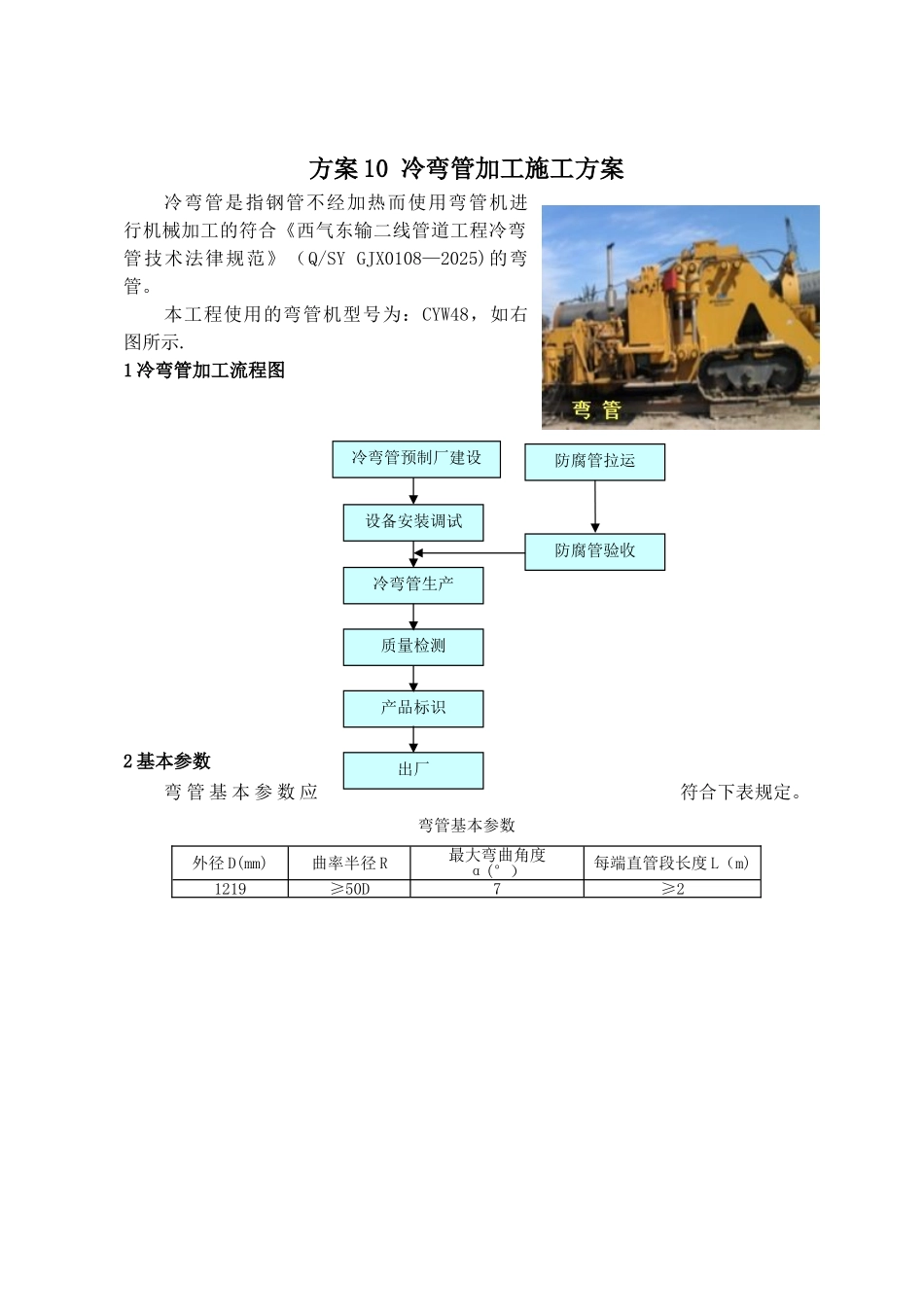

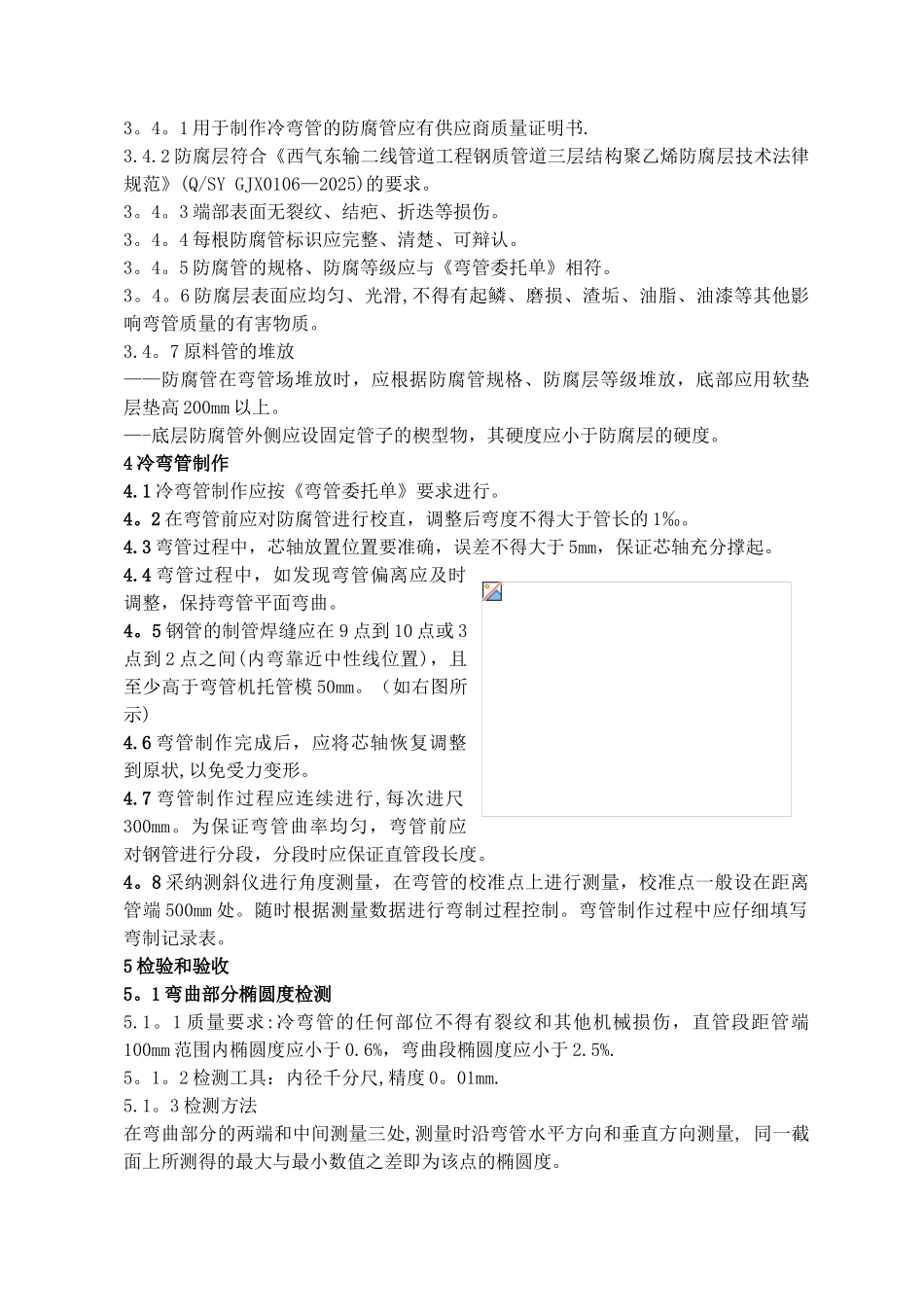

方案 10 冷弯管加工施工方案冷弯管是指钢管不经加热而使用弯管机进行机械加工的符合《西气东输二线管道工程冷弯管技术法律规范》（Q/SY GJX0108—2025)的弯管。本工程使用的弯管机型号为：CYW48，如右图所示.1 冷弯管加工流程图2 基本参数弯 管 基 本 参 数 应符合下表规定。弯管基本参数外径 D(mm)曲率半径 R最大弯曲角度α(°）每端直管段长度 L（m)1219≥50D7≥2冷弯管预制厂建设设备安装调试冷弯管生产质量检测产品标识出厂防腐管拉运防腐管验收3 施工准备3.1 预制场建设冷弯管预制厂选择设置在交通便利，社会依托好的场所.弯管制作场地应平整，面积为 100m×80m。冷弯管预制厂平面布置图如下:3.2 设备要求3。2.1 弯管机性能应满足弯管工艺参数要求，具有良好的工作状态、准确的数值显示和安全性.3。2。2 在使用芯轴前，应卸去安全螺栓，以免损害芯轴或造成人员伤亡.3。2.3 配套设备应满足弯管要求，具有良好的工作状态。3。2。4 弯管前，应对弯管机胎具进行清理。3.2。5 所用测量仪器应经法定计量部门校验合格，且在有效期内使用。3.3 制作条件3。3。1 弯管制作的各工种人员应持证上岗，施工中应严格执行安全操作规程.3。3.2 弯管制作的全过程应在监理监督下进行。3.3。3 在下列任何一种情况下,无有效的防护措施，不能进行作业：——雨、雪天气——环境温度低于—15℃-—风速大于 10m/s3。4 防腐管验收3。4。1 用于制作冷弯管的防腐管应有供应商质量证明书.3.4.2 防腐层符合《西气东输二线管道工程钢质管道三层结构聚乙烯防腐层技术法律规范》(Q/SY GJX0106—2025)的要求。3。4。3 端部表面无裂纹、结疤、折迭等损伤。3。4。4 每根防腐管标识应完整、清楚、可辩认。3。4。5 防腐管的规格、防腐等级应与《弯管委托单》相符。3。4。6 防腐层表面应均匀、光滑,不得有起鳞、磨损、渣垢、油脂、油漆等其他影响弯管质量的有害物质。3.4。7 原料管的堆放——防腐管在弯管场堆放时，应根据防腐管规格、防腐层等级堆放，底部应用软垫层垫高 200mm 以上。—-底层防腐管外侧应设固定管子的楔型物，其硬度应小于防腐层的硬度。4 冷弯管制作4.1 冷弯管制作应按《弯管委托单》要求进行。4。2 在弯管前应对防腐管进行校直，调整后弯度不得大于管长的 1‰。4.3 弯管过程中，芯轴放置位置要准确，误差不得大于 5mm，保证芯轴充分撑起。4.4 弯管过程中，如发现弯管偏离应及时调整，保持弯管平面弯曲。4。5 钢管...
