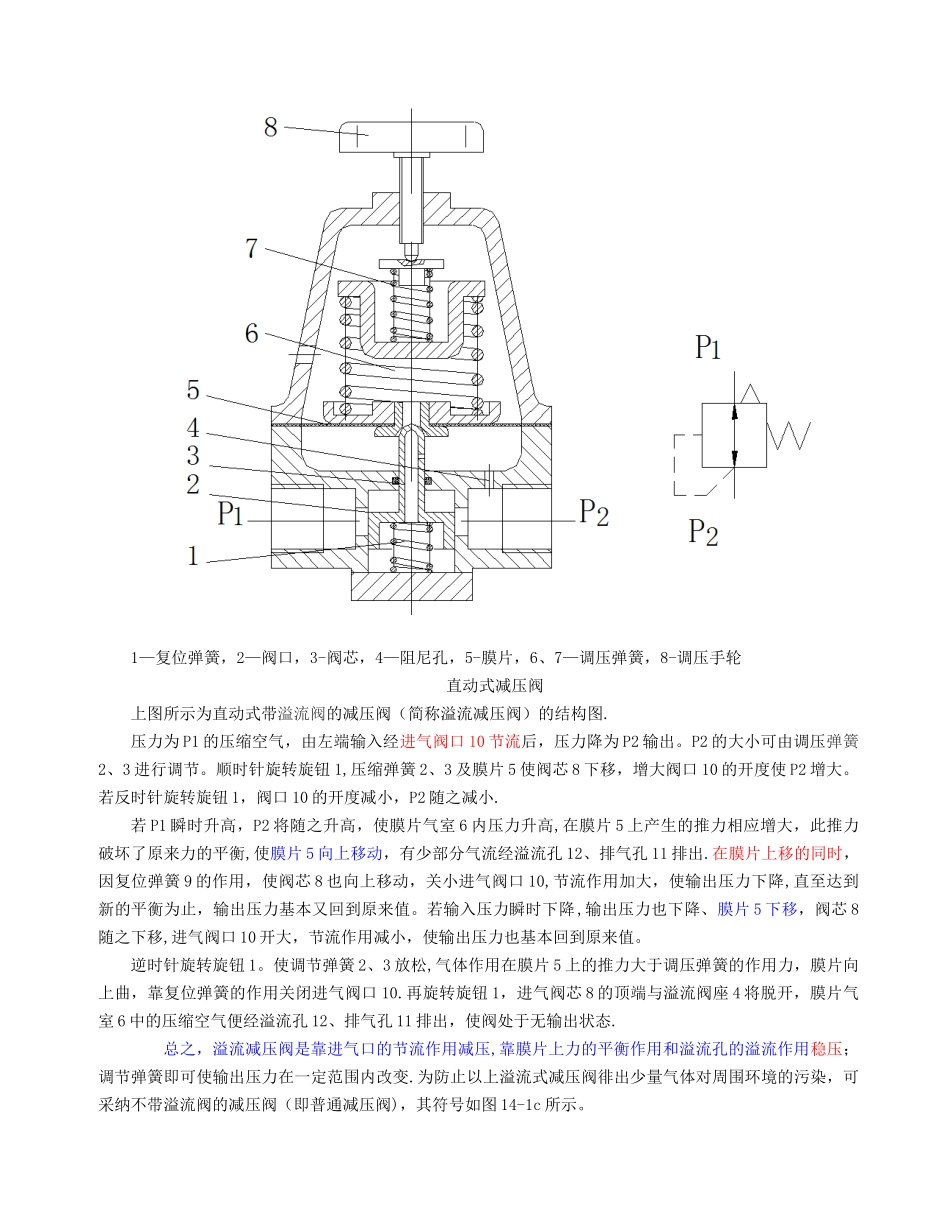

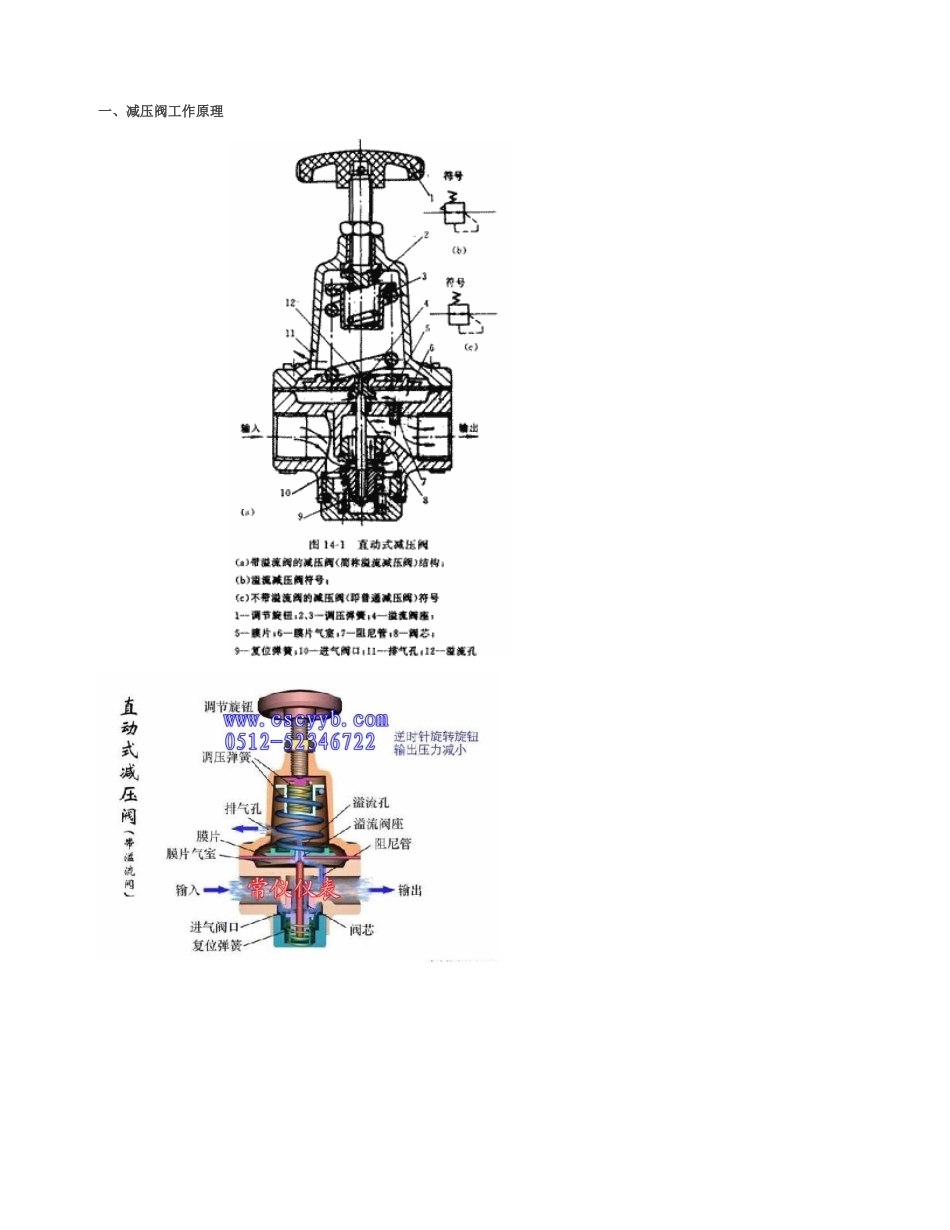

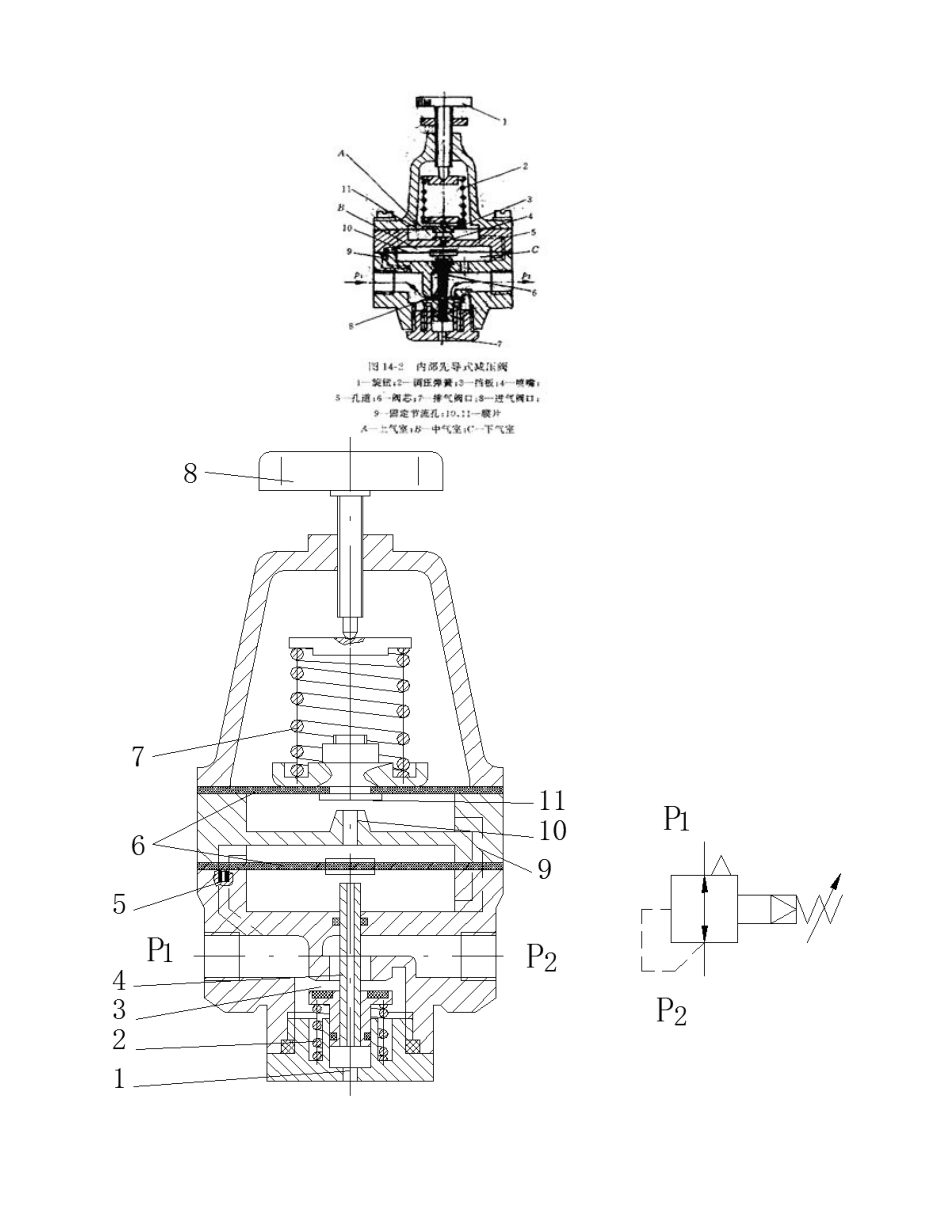

一、减压阀工作原理 1—复位弹簧，2—阀口，3-阀芯，4—阻尼孔，5-膜片，6、7—调压弹簧，8-调压手轮直动式减压阀上图所示为直动式带溢流阀的减压阀（简称溢流减压阀）的结构图.压力为 P1 的压缩空气，由左端输入经进气阀口 10 节流后，压力降为 P2 输出。P2 的大小可由调压弹簧2、3 进行调节。顺时针旋转旋钮 1,压缩弹簧 2、3 及膜片 5 使阀芯 8 下移，增大阀口 10 的开度使 P2 增大。若反时针旋转旋钮 1，阀口 10 的开度减小，P2 随之减小.若 P1 瞬时升高，P2 将随之升高，使膜片气室 6 内压力升高,在膜片 5 上产生的推力相应增大，此推力破坏了原来力的平衡,使膜片 5 向上移动，有少部分气流经溢流孔 12、排气孔 11 排出.在膜片上移的同时，因复位弹簧 9 的作用，使阀芯 8 也向上移动，关小进气阀口 10,节流作用加大，使输出压力下降,直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降,输出压力也下降、膜片 5 下移，阀芯 8随之下移,进气阀口 10 开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮 1。使调节弹簧 2、3 放松,气体作用在膜片 5 上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口 10.再旋转旋钮 1，进气阀芯 8 的顶端与溢流阀座 4 将脱开，膜片气室 6 中的压缩空气便经溢流孔 12、排气孔 11 排出，使阀处于无输出状态. 总之，溢流减压阀是靠进气口的节流作用减压,靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变.为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采纳不带溢流阀的减压阀（即普通减压阀)，其符号如图 14-1c 所示。 1—排气孔，2—复位弹簧，3—进气阀孔，4-阀芯,5-固定节流孔，6-膜片、7—调压弹簧，8—调压手轮，9—孔道，10—喷嘴、11—挡板先导式减压阀 当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必定过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采纳先导式减压阀.先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。图 14—2 所示为内部先导式减压阀的结构图，与直动式减压阀相比...
