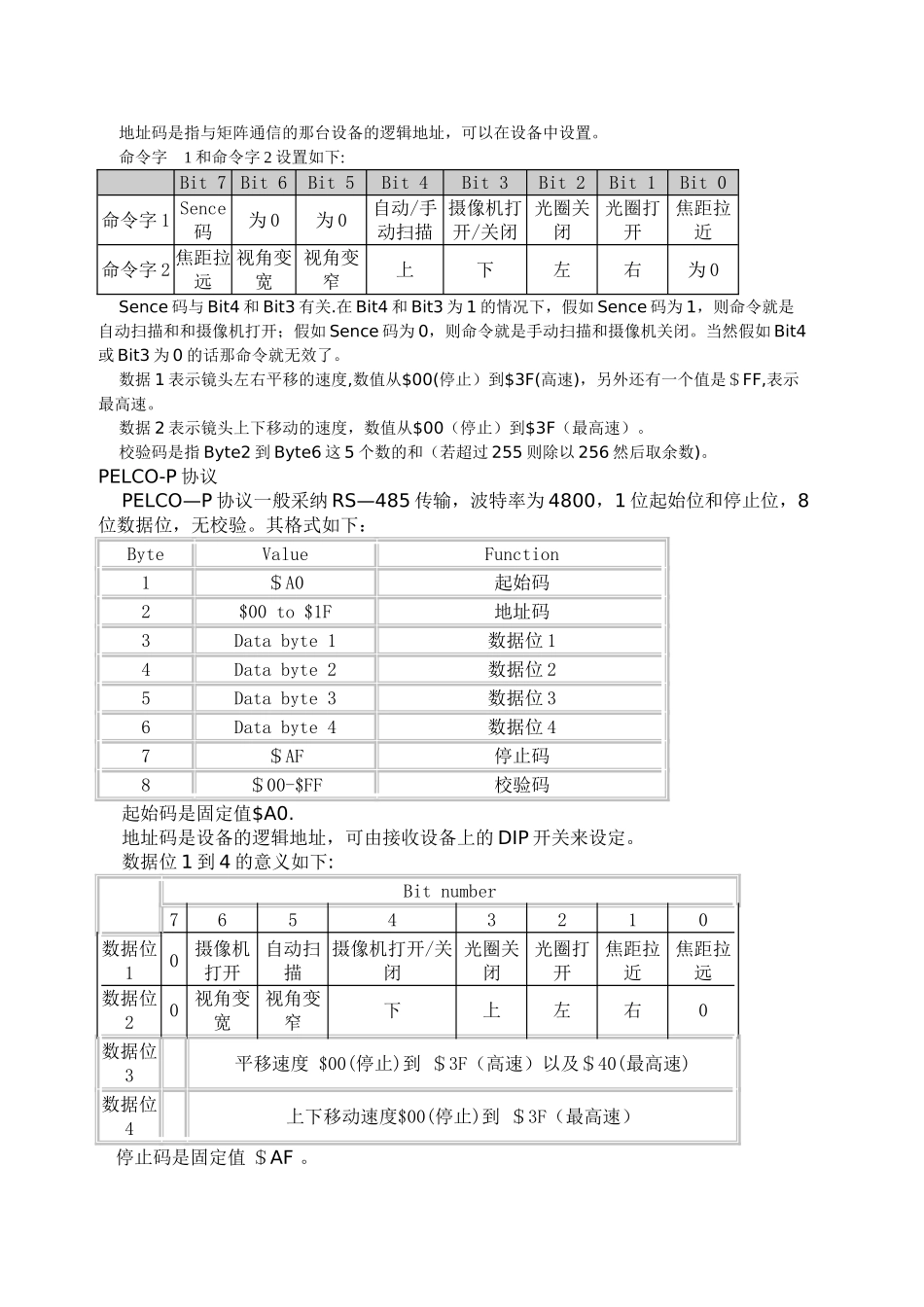

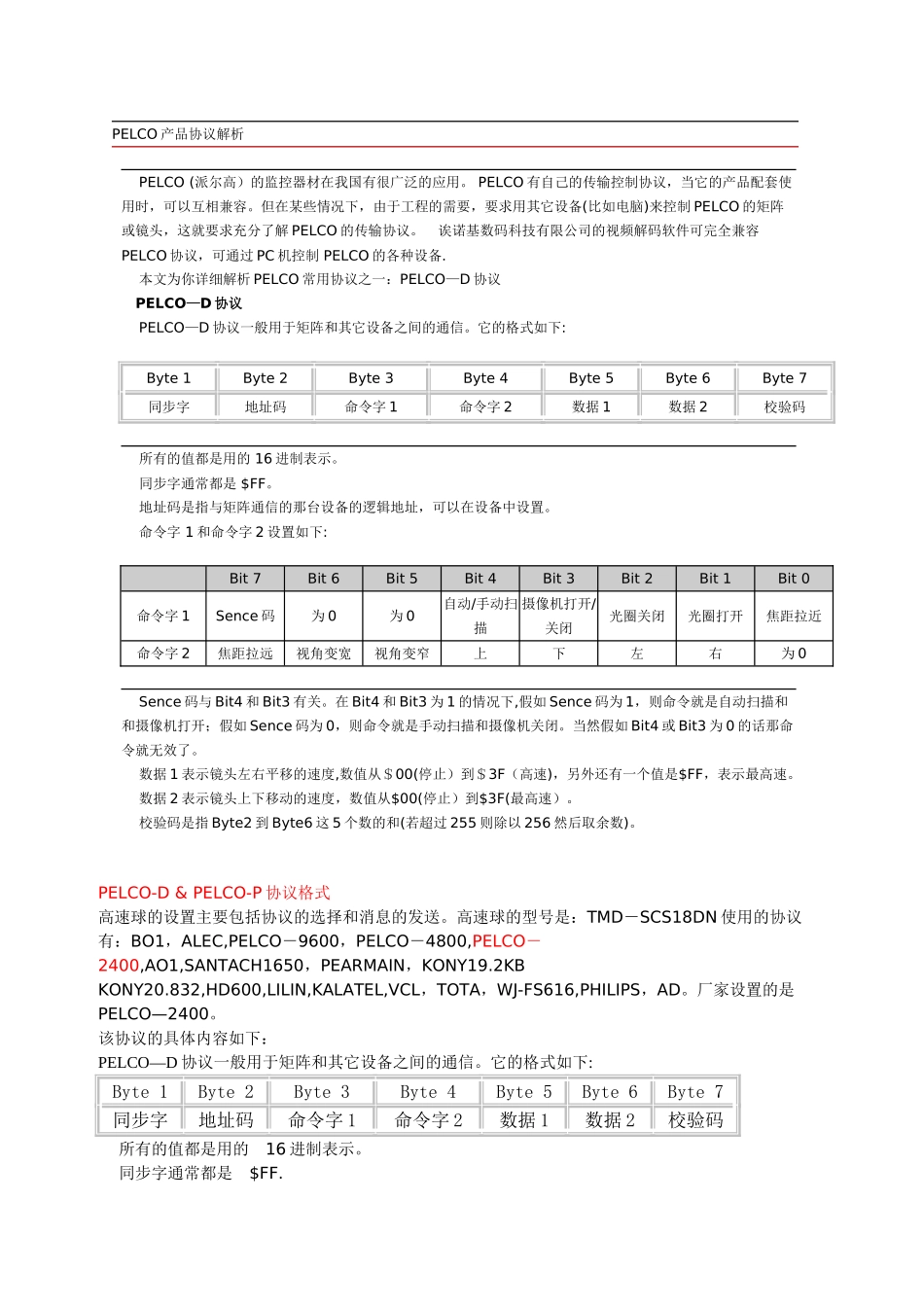

PELCO 产品协议解析 PELCO (派尔高）的监控器材在我国有很广泛的应用。 PELCO 有自己的传输控制协议，当它的产品配套使用时，可以互相兼容。但在某些情况下，由于工程的需要，要求用其它设备(比如电脑)来控制 PELCO 的矩阵或镜头，这就要求充分了解 PELCO 的传输协议。 诶诺基数码科技有限公司的视频解码软件可完全兼容PELCO 协议，可通过 PC 机控制 PELCO 的各种设备. 本文为你详细解析 PELCO 常用协议之一：PELCO—D 协议 PELCO—D 协议 PELCO—D 协议一般用于矩阵和其它设备之间的通信。它的格式如下:Byte 1Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 同步字地址码命令字 1命令字 2数据 1数据 2校验码 所有的值都是用的 16 进制表示。 同步字通常都是 $FF。 地址码是指与矩阵通信的那台设备的逻辑地址，可以在设备中设置。 命令字 1 和命令字 2 设置如下: Bit 7Bit 6Bit 5Bit 4Bit 3Bit 2Bit 1Bit 0命令字 1Sence 码为 0为 0自动/手动扫描摄像机打开/关闭光圈关闭光圈打开焦距拉近命令字 2焦距拉远视角变宽视角变窄上下左右为 0 Sence 码与 Bit4 和 Bit3 有关。在 Bit4 和 Bit3 为 1 的情况下,假如 Sence 码为 1，则命令就是自动扫描和和摄像机打开；假如 Sence 码为 0，则命令就是手动扫描和摄像机关闭。当然假如 Bit4 或 Bit3 为 0 的话那命令就无效了。 数据 1 表示镜头左右平移的速度,数值从＄00(停止）到＄3F（高速)，另外还有一个值是$FF，表示最高速。 数据 2 表示镜头上下移动的速度，数值从$00(停止）到$3F(最高速）。 校验码是指 Byte2 到 Byte6 这 5 个数的和(若超过 255 则除以 256 然后取余数)。PELCO-D & PELCO-P 协议格式高速球的设置主要包括协议的选择和消息的发送。高速球的型号是：TMD－SCS18DN 使用的协议有：BO1，ALEC,PELCO－9600，PELCO－4800,PELCO－2400,AO1,SANTACH1650，PEARMAIN，KONY19.2KB KONY20.832,HD600,LILIN,KALATEL,VCL，TOTA，WJ-FS616,PHILIPS，AD。厂家设置的是PELCO—2400。该协议的具体内容如下：PELCO—D 协议一般用于矩阵和其它设备之间的通信。它的格式如下:Byte 1Byte 2Byte 3Byte 4Byte 5Byte 6Byte 7同步字地址码命令字 1命令字 2数据 1数据 2校验码 所有的值都是用的 16 进制表示。 同步字通常都是 $FF. 地址码是指与矩阵通信的那台设备的逻辑地址，可...
