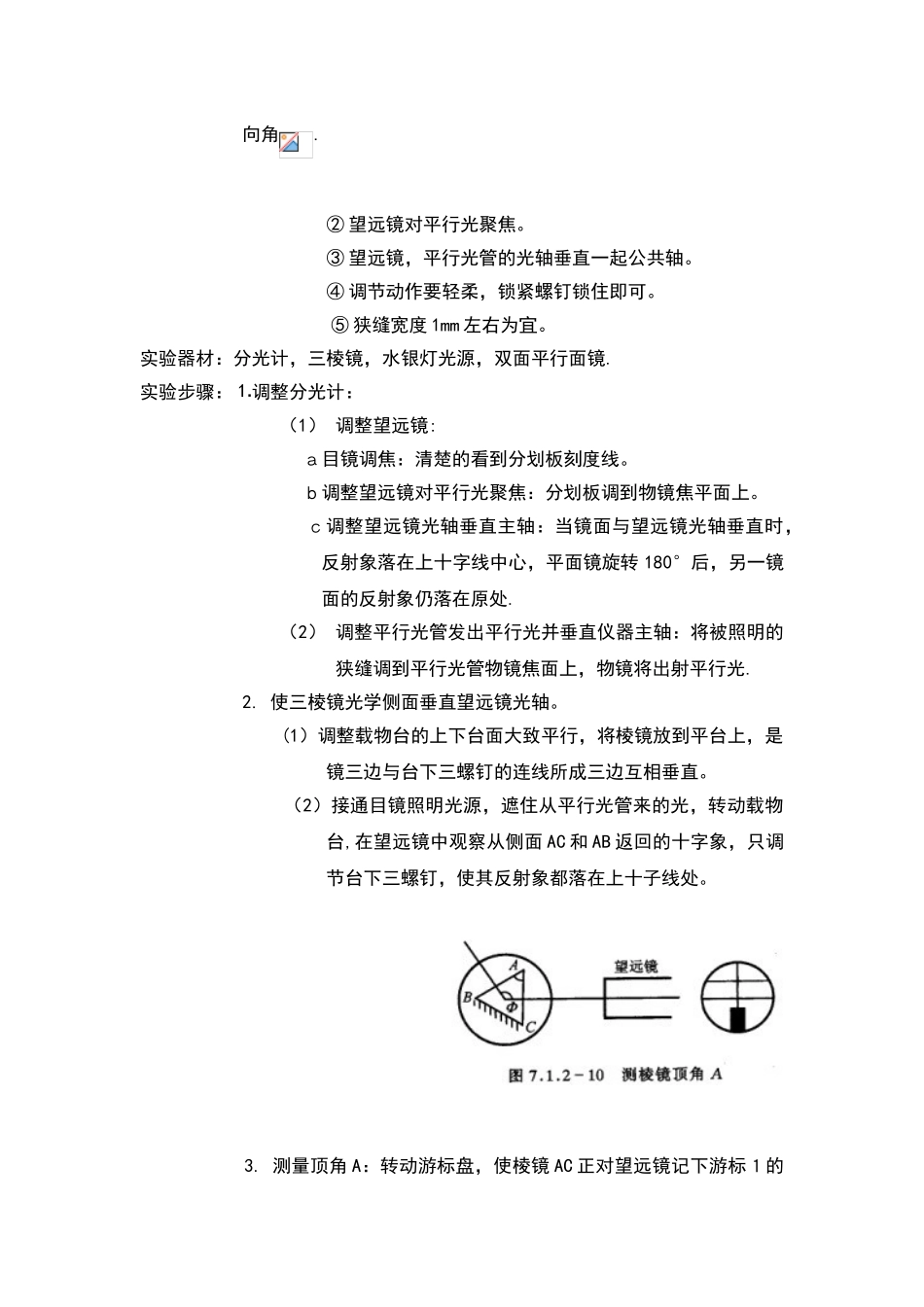

长安大学--——分光计实验报告7 系 05 级 孙明伟 PB05007213 06.4.9。实验目的：着重训练分光计的调整技术和技巧，并用它来测量三棱镜的顶角和最小偏向角，计算出三棱镜材料的折射率.实验原理：1）分光计的调节原理。(此项在实验的步骤中，针对每一步详细说明。) 2）测折射率原理: 实验要求：调整要求：①平行光管发出平行光.当 i ＝i时，δ为最小，此时 设棱镜材料折射率为 n，则故 由此可知，要求得棱镜材料折射率 n，必须测出其顶角Ａ和最小偏向角. ② 望远镜对平行光聚焦。 ③ 望远镜，平行光管的光轴垂直一起公共轴。 ④ 调节动作要轻柔，锁紧螺钉锁住即可。 ⑤ 狭缝宽度 1mm 左右为宜。实验器材：分光计，三棱镜，水银灯光源，双面平行面镜.实验步骤：⒈调整分光计：（1） 调整望远镜: ａ目镜调焦：清楚的看到分划板刻度线。 ｂ调整望远镜对平行光聚焦：分划板调到物镜焦平面上。 ｃ调整望远镜光轴垂直主轴：当镜面与望远镜光轴垂直时，反射象落在上十字线中心，平面镜旋转 180°后，另一镜面的反射象仍落在原处.（2） 调整平行光管发出平行光并垂直仪器主轴：将被照明的狭缝调到平行光管物镜焦面上，物镜将出射平行光. 2. 使三棱镜光学侧面垂直望远镜光轴。 (1）调整载物台的上下台面大致平行，将棱镜放到平台上，是镜三边与台下三螺钉的连线所成三边互相垂直。 （2）接通目镜照明光源，遮住从平行光管来的光，转动载物台,在望远镜中观察从侧面 AC 和 AB 返回的十字象，只调节台下三螺钉，使其反射象都落在上十子线处。 3. 测量顶角 A：转动游标盘，使棱镜 AC 正对望远镜记下游标１的读数和游标２的读数.再转动游标盘,再使 AB 面正对望远镜，记下游标１的读数和游标２的读数。同一游标两次读数误差或,即是载物台转过的角度，而是Ａ角的补角，Ａ＝. 重复操作两次，记下数据。 4。测量三棱镜的最小偏向角。 （1）平行光管狭缝对准前方水银灯. （2)把载物台及望远镜转至（1）处,找出水银灯光谱. （3)转动载物台,使谱线往偏向角减小的方向移动,望远镜跟踪谱线运动,直到谱线开始逆转为止,固定载物台.谱线对准分划板. （4）记下读数和转至（2），记下读数和,有 原始数据如下:1．顶角的测量及处理：角度/分组123平均值标准差0°42′18°02′19°29′120°44′138°04′139°30′180°40′198°00′199°27′300°45′318°05′319°31′120°02′00″120°02′00″120°01′00″120°01′40″...
