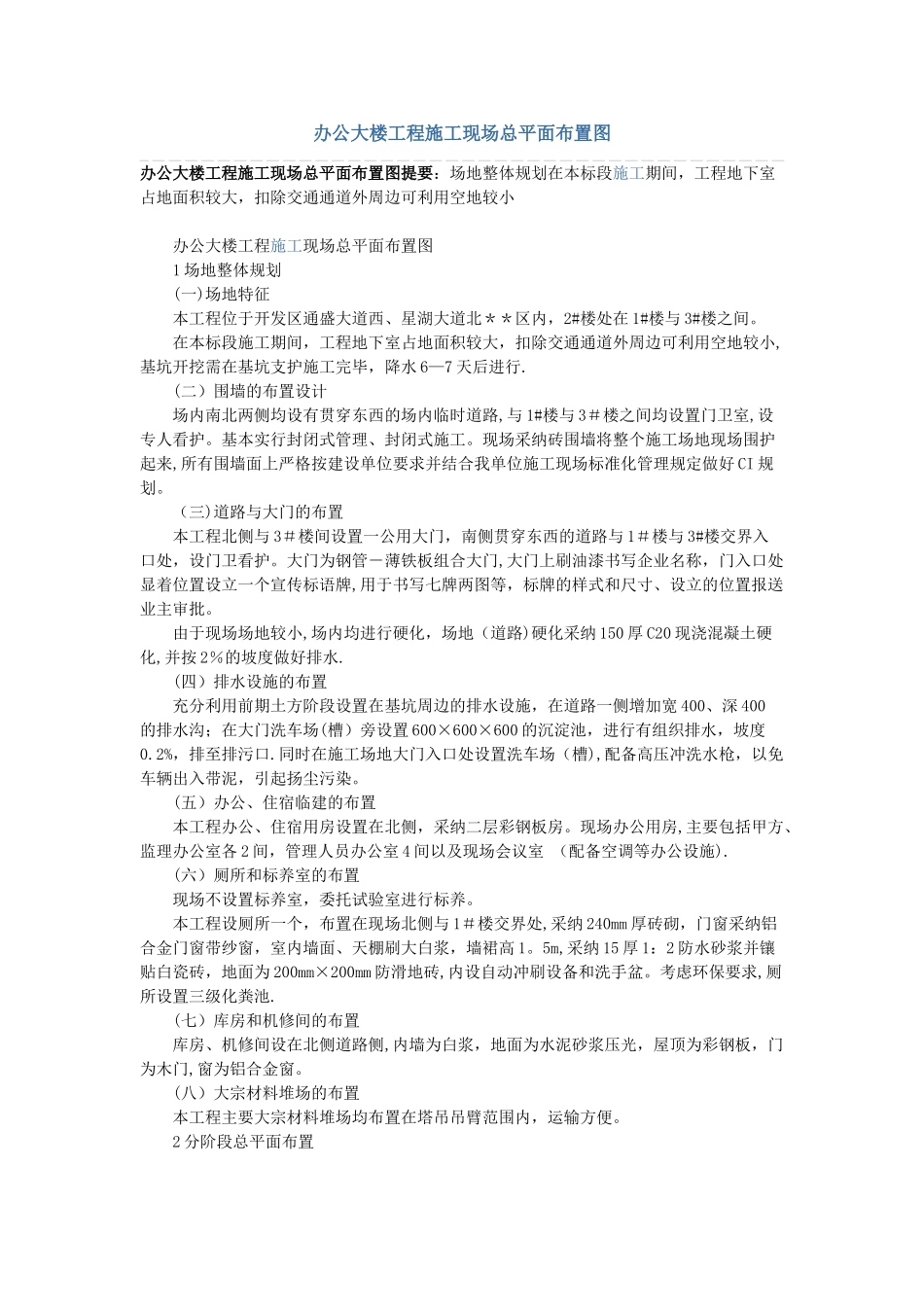

办公大楼工程施工现场总平面布置图

办公大楼工程施工现场总平面布置图办公大楼工程施工现场总平面布置图提要：场地整体规划在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小 办公大楼工程施工现场总平面布置图 1 场地整体规划 (一)场地特征 本工程位于开发区通盛大道西、星湖大道北＊＊区内，2#楼处在 1#楼与 3#楼之间。 在本标段施工期间，工程地下室占地面积较大，扣除交通通道外周边可利用空地较小,基坑开挖需在基坑支护施工完毕，降水 6—7 天后进行. (二）围墙的布置设计 场内南北两侧均设有贯穿东西的场内临时道路,与 1#楼与 3＃楼之间均设置门卫室,设专人看护。基本实行封闭式管理、封闭式施工。现场采纳砖围墙将整个施工场地现场围护起来,所有围墙面上严格按建设单位要求并结合我单位施工现场标准化管理规定做好 CI 规划。 （三)道路与大门的布置 本工程北侧与 3＃楼间设置一公用大门，南侧贯穿东西的道路与 1＃楼与 3#楼交界入口处，设门卫看护。大门为钢管－薄铁板组合大门,大门上刷油漆书写企业名称，门入口处显着位置设立一个宣传标语牌,用于书写七牌两图等，标牌的样式和尺寸、设立的位置报送业主审批。 由于现场场地较小,场内均进行硬化，场地（道路)硬化采纳 150 厚 C20 现浇混凝土硬化,并按 2％的坡度做好排水. (四）排水设施的布置 充分利用前期土方阶段设置在基坑周边的排水设施，在道路一侧增加宽 400、深 400的排水沟；在大门洗车场(槽）旁设置 600×600×600 的沉淀池，进行有组织排水，坡度0.2%，排至排污口.同时在施工场地大门入口处设置洗车场（槽),配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。 (五）办公、住宿临建的布置 本工程办公、住宿用房设置在北侧，采纳二层彩钢板房。现场办公用房,主要包括甲方、监理办公室各 2 间，管理人员办公室 4 间以及现场会议室 （配备空调等办公设施). (六）厕所和标养室的布置 现场不设置标养室，委托试验室进行标养。 本工程设厕所一个，布置在现场北侧与 1＃楼交界处,采纳 240mm 厚砖砌，门窗采纳铝合金门窗带纱窗，室内墙面、天棚刷大白浆，墙裙高 1。5m,采纳 15 厚 1：2 防水砂浆并镶贴白瓷砖，地面为 200mm×200mm 防滑地砖,内设自动冲刷设备和洗手盆。考虑环保要求,厕所设置三级化粪池. (七）库房和机修间的布置 库房、机修间设在北侧道路侧,内墙为白浆，地面为水泥砂浆压光，屋顶为彩钢板，门为木门,窗为铝合金窗。...
