办公楼消防设计文件

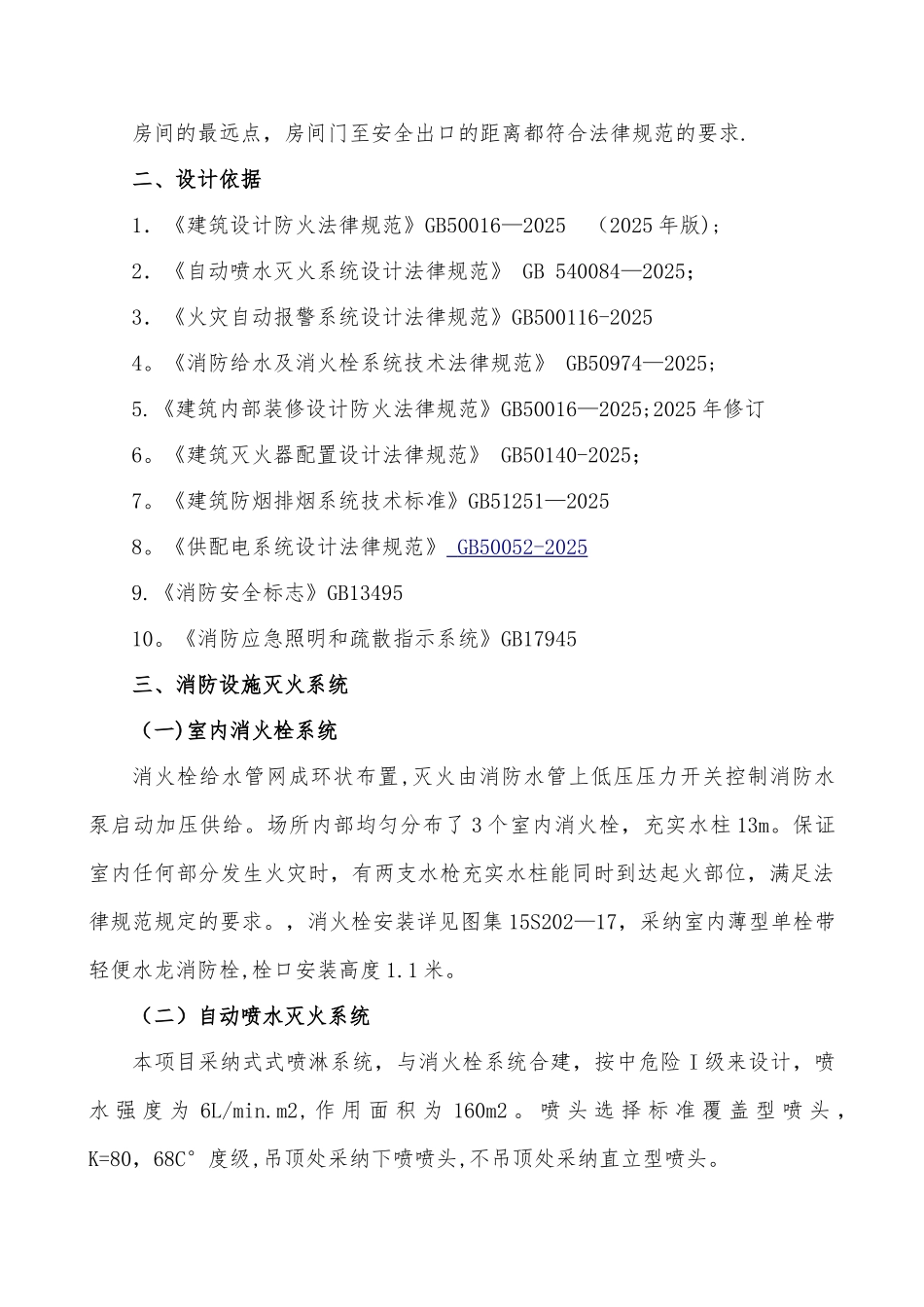

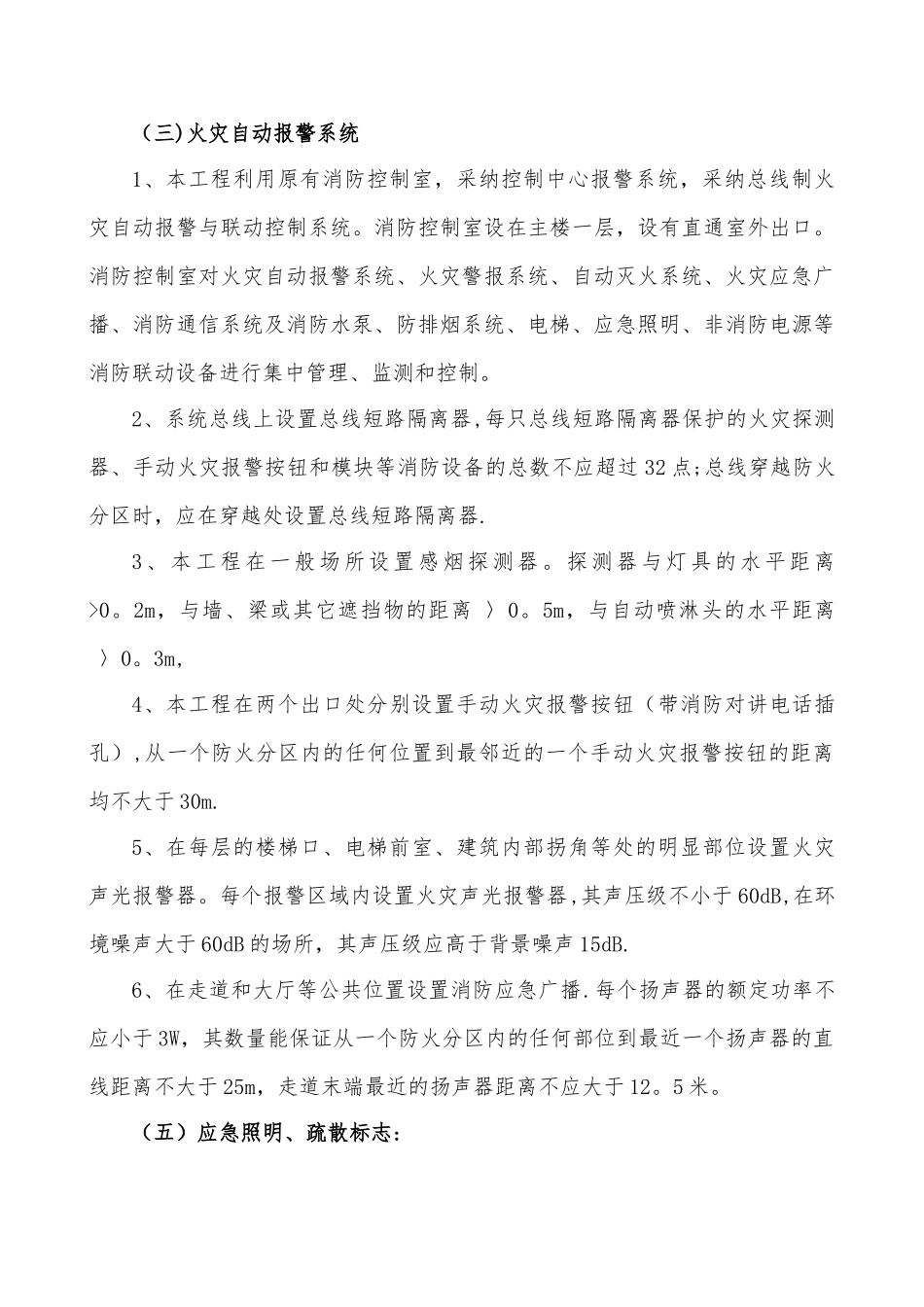

设计文件目录一、工程概况及平面布置（一）工程概况（二）安全疏散二、设计依据三、消防设施灭火系统(一）室内消火栓系统（二）自动喷水灭火系统(三）火灾自动报警系统（四）应急照明、疏散标志(五)灭火器配置四、室内防排烟一。 工程基本概况及平面布置(一)工程概况该工程位于 XXXXXX 大道 166 号的 XXXXXX 广场内。该主体建筑为地上 23 层，属于高层公共建筑。本装修工程位于大楼的 11 层，该场所是办公用，整层建筑面积 850 平方。（二）安全疏散该层作为一个防火分区,符合法律规范的要求。通往防烟楼梯间前室的出口门两个间距大于 5 米/个数，位置设置都符合法律规范的要求.办公区域按法律规范要求 4 人/平方,百人疏散指标 1 米/百人，疏散宽度为2 米。实际宽度为 2。4 米，符合法律规范的要求.房间的最远点，房间门至安全出口的距离都符合法律规范的要求.二、设计依据1．《建筑设计防火法律规范》GB50016—2025 （2025 年版);2．《自动喷水灭火系统设计法律规范》 GB 540084—2025；3．《火灾自动报警系统设计法律规范》GB500116-20254。《消防给水及消火栓系统技术法律规范》 GB50974—2025;5.《建筑内部装修设计防火法律规范》GB50016—2025;2025 年修订6。《建筑灭火器配置设计法律规范》 GB50140-2025； 7。《建筑防烟排烟系统技术标准》GB51251—20258。《供配电系统设计法律规范》 GB50052-2025 9.《消防安全标志》GB1349510。《消防应急照明和疏散指示系统》GB17945三、消防设施灭火系统（一)室内消火栓系统消火栓给水管网成环状布置,灭火由消防水管上低压压力开关控制消防水泵启动加压供给。场所内部均匀分布了 3 个室内消火栓，充实水柱 13m。保证室内任何部分发生火灾时，有两支水枪充实水柱能同时到达起火部位，满足法律规范规定的要求。，消火栓安装详见图集 15S202—17，采纳室内薄型单栓带轻便水龙消防栓,栓口安装高度 1.1 米。（二）自动喷水灭火系统本项目采纳式式喷淋系统，与消火栓系统合建，按中危险 I 级来设计，喷水 强 度 为 6L/min.m2, 作 用 面 积 为 160m2 。 喷 头 选 择 标 准 覆 盖 型 喷 头 ，K=80，68C°度级,吊顶处采纳下喷喷头,不吊顶处采纳直立型喷头。（三)火灾自动报警系统1、本工程利用原有消防控制室，采纳控制中心报警系统，采纳总线制火灾自动报警与联动控制系统。消防控制室设在主楼一层，设有直通室外出口。消防控制室对火灾自动报...
