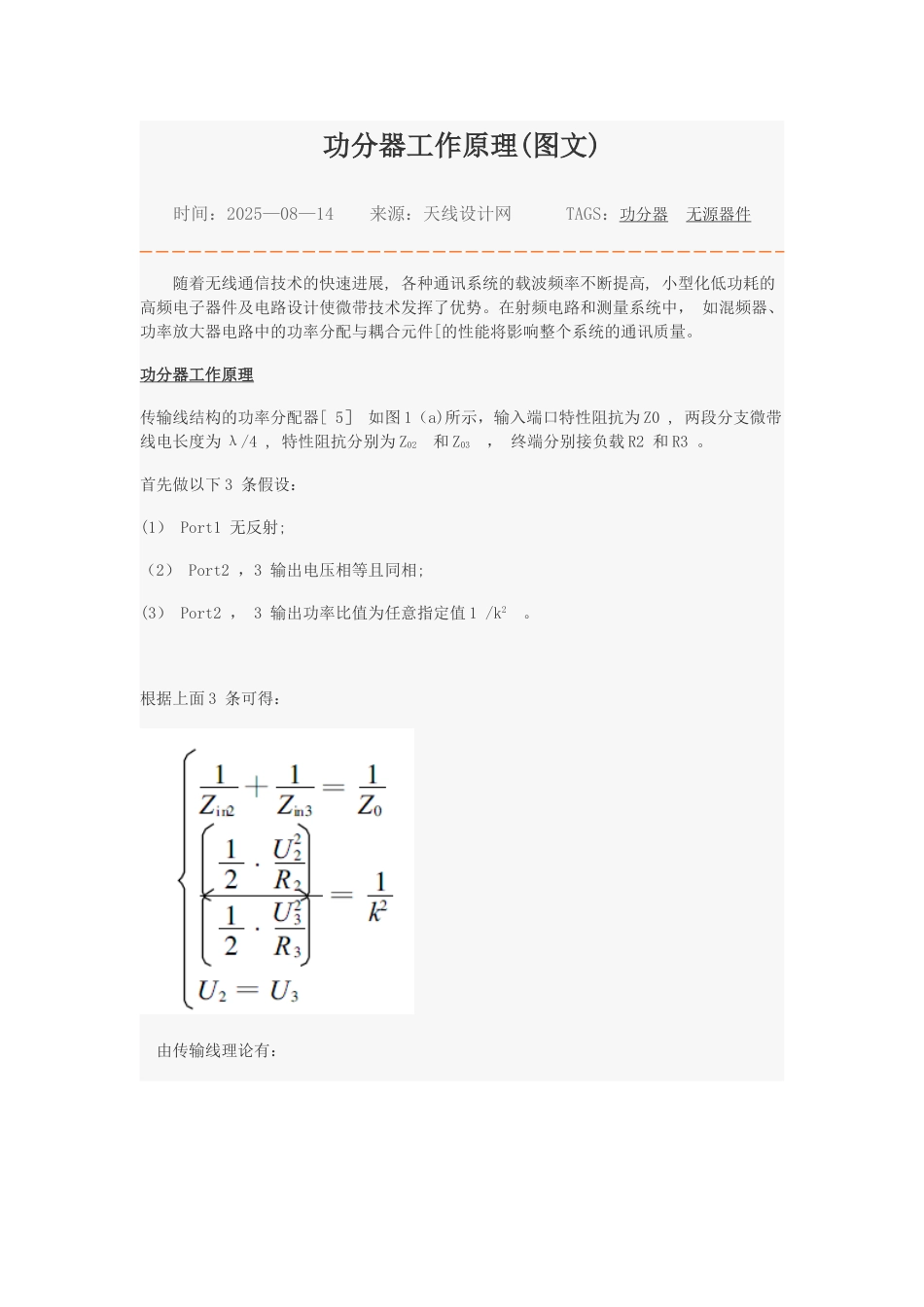

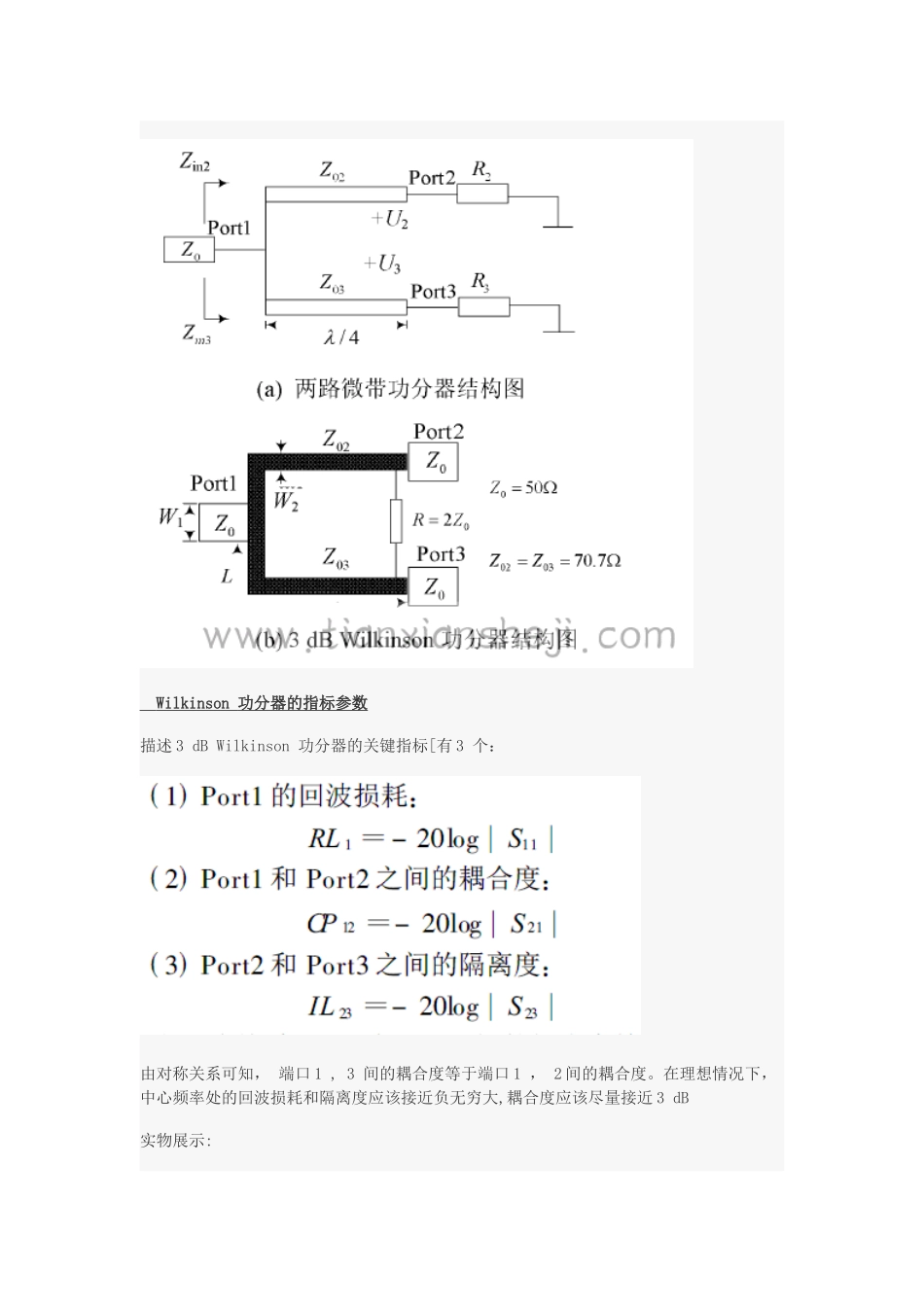

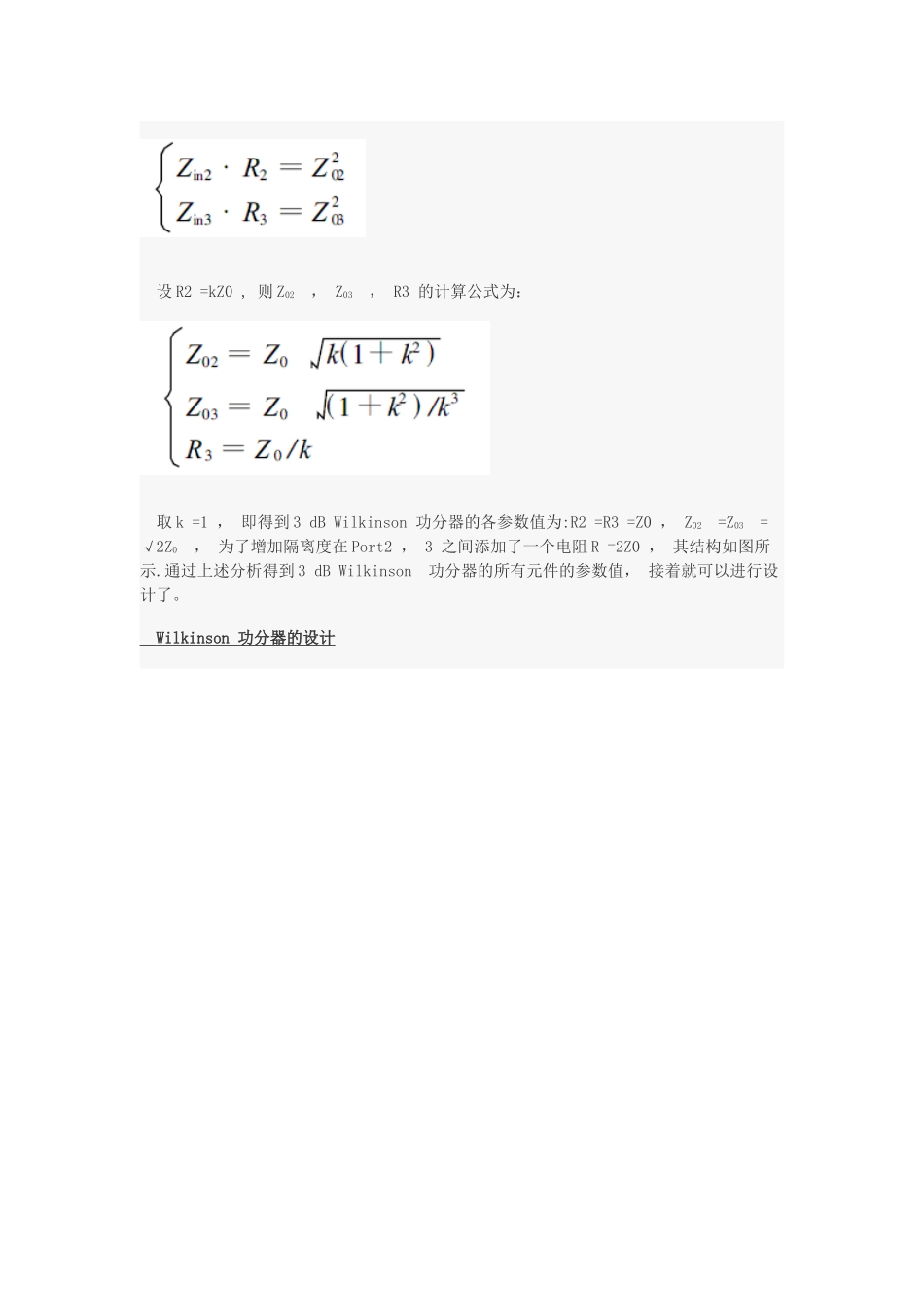

功分器工作原理(图文)时间：2025—08—14 来源：天线设计网 TAGS：功分器 无源器件 随着无线通信技术的快速进展, 各种通讯系统的载波频率不断提高, 小型化低功耗的高频电子器件及电路设计使微带技术发挥了优势。在射频电路和测量系统中， 如混频器、功率放大器电路中的功率分配与耦合元件[的性能将影响整个系统的通讯质量。功分器工作原理传输线结构的功率分配器[ 5］ 如图 1（a)所示，输入端口特性阻抗为 Z0 , 两段分支微带线电长度为 λ/4 , 特性阻抗分别为 Z02 和 Z03 ， 终端分别接负载 R2 和 R3 。首先做以下 3 条假设：(1） Port1 无反射;（2） Port2 ，3 输出电压相等且同相;(3） Port2 ， 3 输出功率比值为任意指定值 1 /k2 。 根据上面 3 条可得： 由传输线理论有： 设 R2 =kZ0 , 则 Z02 ， Z03 ， R3 的计算公式为： 取 k =1 ， 即得到 3 dB Wilkinson 功分器的各参数值为:R2 =R3 =Z0 ， Z02 =Z03 = √2Z0 ， 为了增加隔离度在 Port2 ， 3 之间添加了一个电阻 R =2Z0 ， 其结构如图所示.通过上述分析得到 3 dB Wilkinson 功分器的所有元件的参数值， 接着就可以进行设计了。 Wilkinson 功分器的设计 Wilkinson 功分器的指标参数 描述 3 dB Wilkinson 功分器的关键指标[有 3 个：由对称关系可知， 端口 1 , 3 间的耦合度等于端口 1 ， 2 间的耦合度。在理想情况下， 中心频率处的回波损耗和隔离度应该接近负无穷大,耦合度应该尽量接近 3 dB 实物展示:
