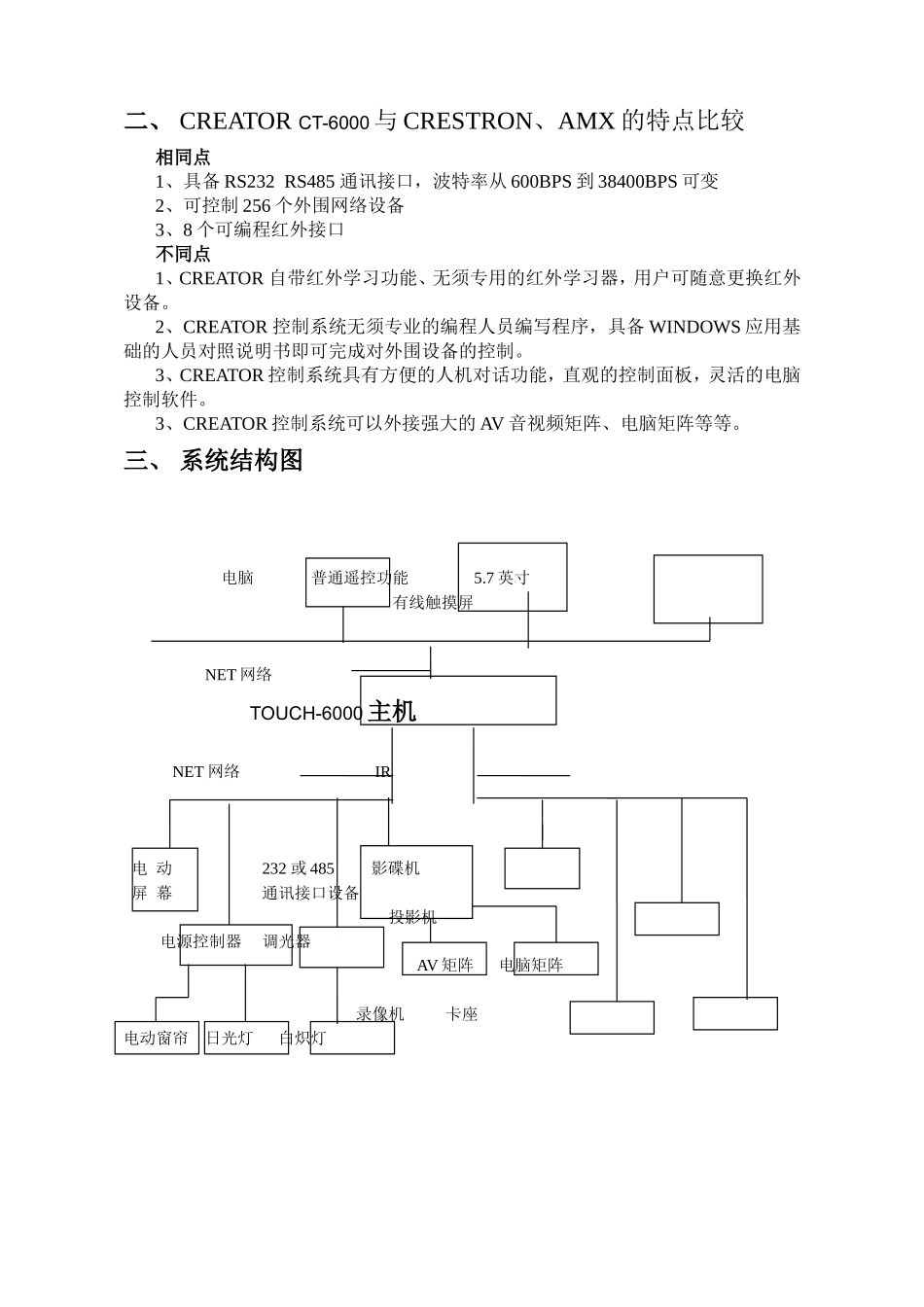

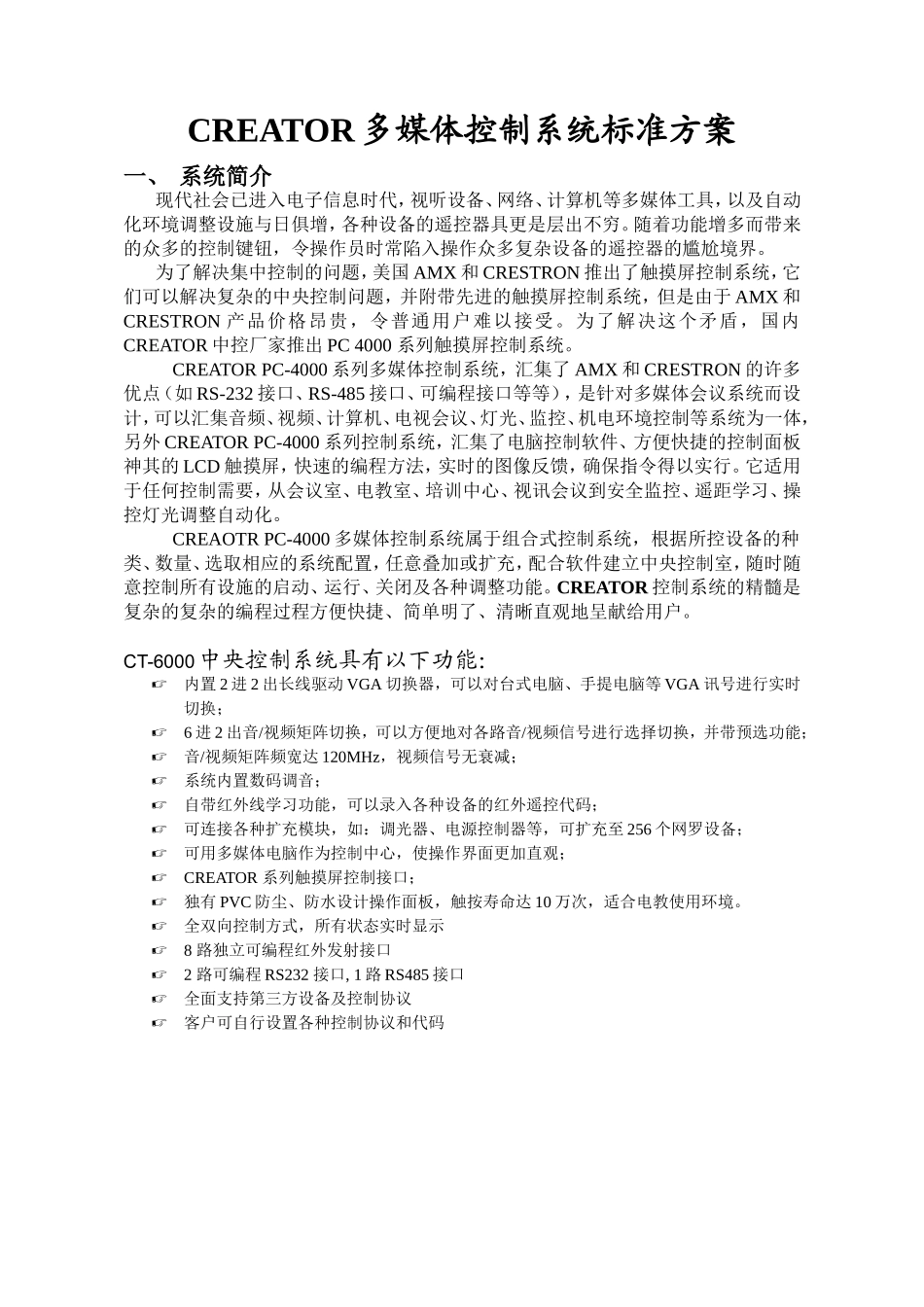

CREATOR多媒体控制系统标准方案一、系统简介现代社会已进入电子信息时代，视听设备、网络、计算机等多媒体工具，以及自动化环境调整设施与日俱增，各种设备的遥控器具更是层出不穷。随着功能增多而带来的众多的控制键钮，令操作员时常陷入操作众多复杂设备的遥控器的尴尬境界。为了解决集中控制的问题，美国AMX和CRESTRON推出了触摸屏控制系统，它们可以解决复杂的中央控制问题，并附带先进的触摸屏控制系统，但是由于AMX和CRESTRON产品价格昂贵，令普通用户难以接受。为了解决这个矛盾，国内CREATOR中控厂家推出PC4000系列触摸屏控制系统。CREATORPC-4000系列多媒体控制系统，汇集了AMX和CRESTRON的许多优点（如RS-232接口、RS-485接口、可编程接口等等），是针对多媒体会议系统而设计，可以汇集音频、视频、计算机、电视会议、灯光、监控、机电环境控制等系统为一体，另外CREATORPC-4000系列控制系统，汇集了电脑控制软件、方便快捷的控制面板神其的LCD触摸屏，快速的编程方法，实时的图像反馈，确保指令得以实行。它适用于任何控制需要，从会议室、电教室、培训中心、视讯会议到安全监控、遥距学习、操控灯光调整自动化。CREAOTRPC-4000多媒体控制系统属于组合式控制系统，根据所控设备的种类、数量、选取相应的系统配置，任意叠加或扩充，配合软件建立中央控制室，随时随意控制所有设施的启动、运行、关闭及各种调整功能。CREATOR控制系统的精髓是复杂的复杂的编程过程方便快捷、简单明了、清晰直观地呈献给用户。CT-6000中央控制系统具有以下功能：内置2进2出长线驱动VGA切换器，可以对台式电脑、手提电脑等VGA讯号进行实时切换；6进2出音/视频矩阵切换，可以方便地对各路音/视频信号进行选择切换，并带预选功能；音/视频矩阵频宽达120MHz，视频信号无衰减；系统内置数码调音；自带红外线学习功能，可以录入各种设备的红外遥控代码；可连接各种扩充模块，如：调光器、电源控制器等，可扩充至256个网罗设备；可用多媒体电脑作为控制中心，使操作界面更加直观；CREATOR系列触摸屏控制接口；独有PVC防尘、防水设计操作面板，触按寿命达10万次，适合电教使用环境。全双向控制方式，所有状态实时显示8路独立可编程红外发射接口2路可编程RS232接口,1路RS485接口全面支持第三方设备及控制协议客户可自行设置各种控制协议和代码二、CREATORCT-6000与CRESTRON、AMX的特点比较相同点1、具备RS232RS485通讯接口，波特率从600BPS到38400BPS可变2、可控制256个外围网络设备3、8个可编程红外接口不同点1、CREATOR自带红外学习功能、无须专用的红外学习器，用户可随意更换红外设备。2、CREATOR控制系统无须专业的编程人员编写程序，具备WINDOWS应用基础的人员对照说明书即可完成对外围设备的控制。3、CREATOR控制系统具有方便的人机对话功能，直观的控制面板，灵活的电脑控制软件。3、CREATOR控制系统可以外接强大的AV音视频矩阵、电脑矩阵等等。三、系统结构图电脑普通遥控功能5.7英寸有线触摸屏NET网络TOUCH-6000主机NET网络IR电动232或485影碟机屏幕通讯接口设备投影机电源控制器调光器AV矩阵电脑矩阵录像机卡座电动窗帘日光灯白炽灯四、TOUCH-6000控制系统设备示意图1、TOUCH-6000主机前面板示意图TOUCH-6000前面板为标准19英寸机箱，配有标准机柜按装镙丝孔及拉手，可以方便地将PC4000主控机安装在标准19机柜上。TOUCH-6000前面板有三个状态指示灯及红外录码接收窗口：2、TOUCH-6000主机后面板示意图TOUCH-6000后面板的各种端口，用于连接各种控制设备、控制设备和音视频信号源。其具体布局如图：音视频矩阵切换区6选2VGA矩阵切换区2选1电源控制区红外控制区RS-232外部通讯控制区RS-485控制接口3、操作面板示意图5.7英寸单色有线触摸屏•显示方式：4级灰度透射式点阵液晶屏•触屏尺寸：5.7寸/14.5CM对角线•触屏解析度：320×240像素•触屏亮度：背亮荧光•控制方法：3.5立体声插头，通过PC下载触屏程序•电源：12VDC直流电源•记忆内存：2M•无线电频率：413MHZ•可接PC-4000控制系统•外形尺寸：200H×140W×40D（MM）•重量：0.5KG七、扩充模块的说明及...
