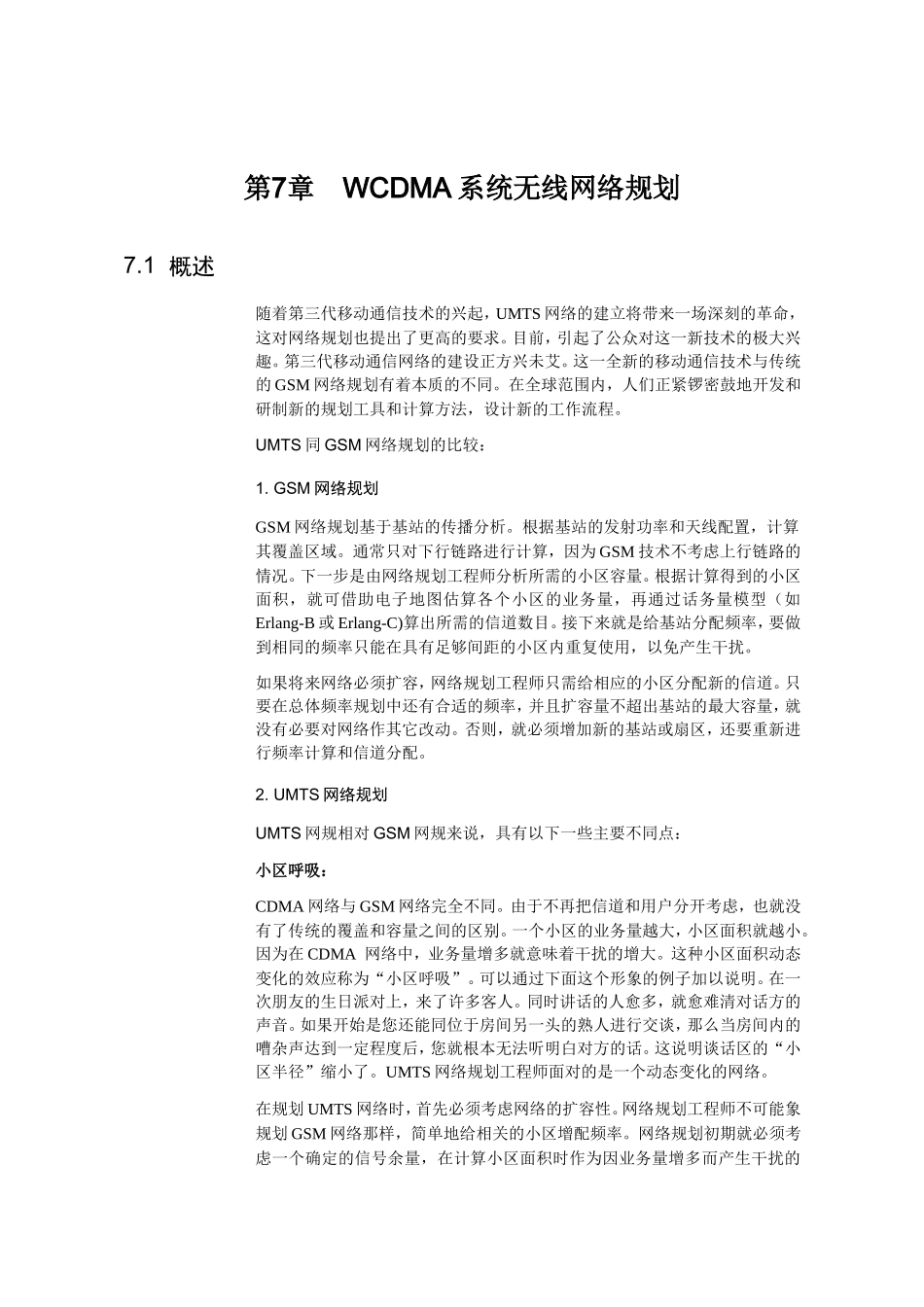

第7章WCDMA系统无线网络规划7.1概述随着第三代移动通信技术的兴起，UMTS网络的建立将带来一场深刻的革命，这对网络规划也提出了更高的要求。目前，引起了公众对这一新技术的极大兴趣。第三代移动通信网络的建设正方兴未艾。这一全新的移动通信技术与传统的GSM网络规划有着本质的不同。在全球范围内，人们正紧锣密鼓地开发和研制新的规划工具和计算方法，设计新的工作流程。UMTS同GSM网络规划的比较：1.GSM网络规划GSM网络规划基于基站的传播分析。根据基站的发射功率和天线配置，计算其覆盖区域。通常只对下行链路进行计算，因为GSM技术不考虑上行链路的情况。下一步是由网络规划工程师分析所需的小区容量。根据计算得到的小区面积，就可借助电子地图估算各个小区的业务量，再通过话务量模型（如Erlang-B或Erlang-C)算出所需的信道数目。接下来就是给基站分配频率，要做到相同的频率只能在具有足够间距的小区内重复使用，以免产生干扰。如果将来网络必须扩容，网络规划工程师只需给相应的小区分配新的信道。只要在总体频率规划中还有合适的频率，并且扩容量不超出基站的最大容量，就没有必要对网络作其它改动。否则，就必须增加新的基站或扇区，还要重新进行频率计算和信道分配。2.UMTS网络规划UMTS网规相对GSM网规来说，具有以下一些主要不同点：小区呼吸：CDMA网络与GSM网络完全不同。由于不再把信道和用户分开考虑，也就没有了传统的覆盖和容量之间的区别。一个小区的业务量越大，小区面积就越小。因为在CDMA网络中，业务量增多就意味着干扰的增大。这种小区面积动态变化的效应称为“小区呼吸”。可以通过下面这个形象的例子加以说明。在一次朋友的生日派对上，来了许多客人。同时讲话的人愈多，就愈难清对话方的声音。如果开始是您还能同位于房间另一头的熟人进行交谈，那么当房间内的嘈杂声达到一定程度后，您就根本无法听明白对方的话。这说明谈话区的“小区半径”缩小了。UMTS网络规划工程师面对的是一个动态变化的网络。在规划UMTS网络时，首先必须考虑网络的扩容性。网络规划工程师不可能象规划GSM网络那样，简单地给相关的小区增配频率。网络规划初期就必须考虑一个确定的信号余量，在计算小区面积时作为因业务量增多而产生干扰的“补偿”。这表明，从一开始，就需要用较小的小区或者更多的基站建网，这也意外着投资成本的提高。如果业务量信号余量定得太小，那就只有一条出路，即建造更多的基站。网络规划工程师必须注意到上述问题，因为单一地提高发射功率并不能消除因业务量增多而引起的接受信号的恶化。发射功率的提高只能改善某一小区的接受信号，其付出的代价是增加了对所有相邻小区的干扰，从而影响了整个网络的通信质量。提高发射功率不能无限期地扩大CDMA小区的有效范围或容量（对CDMA网络来说两者是同义词）。当UMTS网的发射功率提高一倍时，小区的容量只增加百分之十。发射功率的提高虽然增大了小区的有效范围，但是为满足远程手机用户的需要，必须超比例地增加发射功率，这必然影响到其他手机用户的通话质量。我们回到上述派对的例子，您可以通过提高嗓音同位于房间另一头的熟人继续交谈下去，而其他客人为了听清对方的声音也必须同时大声说话。这样一来，整个房间只能淹没在一片嘈杂声中。发射功率和小区容量之间的对应关系是渐近式的。UMTS网络规划工程师必须减少网络的满载率，因为UMTS小区的负载很容易达到饱和。具体参数取决于各种不同的业务，当然也与网络运营商愿意承担的风险有关。一般来说，设计网络时满载因子预设为百分之六十。在此，“小区呼吸”效应得到了应用。相邻小区之间可以相互补偿负载容量，人们称之为软负荷。由于成本原因，不能大规模地增加网络的容量。对数据传输量很高的UMTS业务所作的数学论证表明，服务小区从相邻小区借用负载容量的概率随数据传输量的增大而增加。这是一个令人满意的结果。远近效应问题：CDMA网络的另一典型问题是所谓的远近效应问题。因为同一小区的所有用户分享相同的频率，所以对整个系统来说，每个用户都以最小的功率发射信号显得极其重要。我们还是举上述派对的例子，房间里只要有一个人高声叫嚷，就会妨碍...
