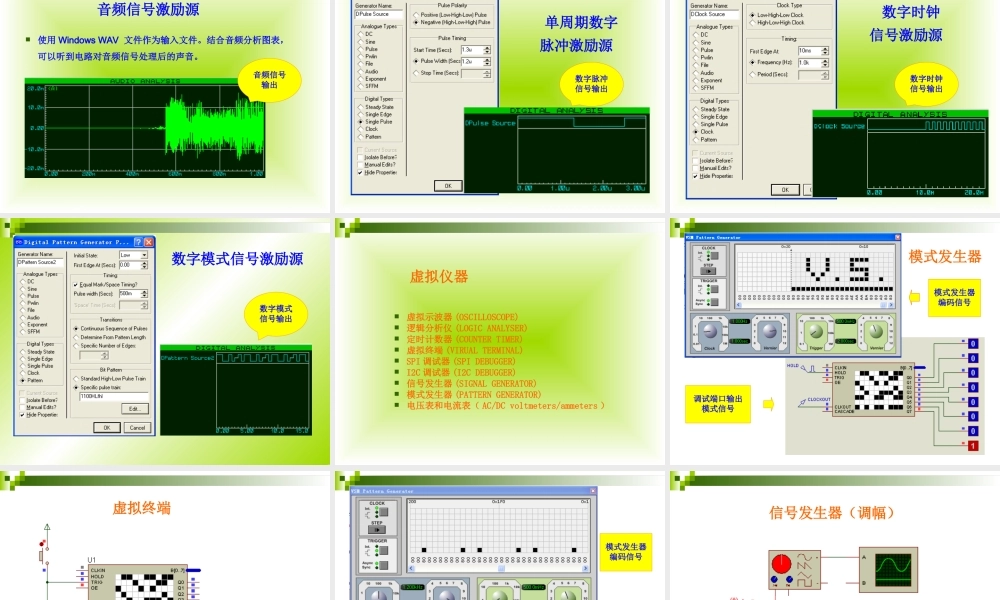

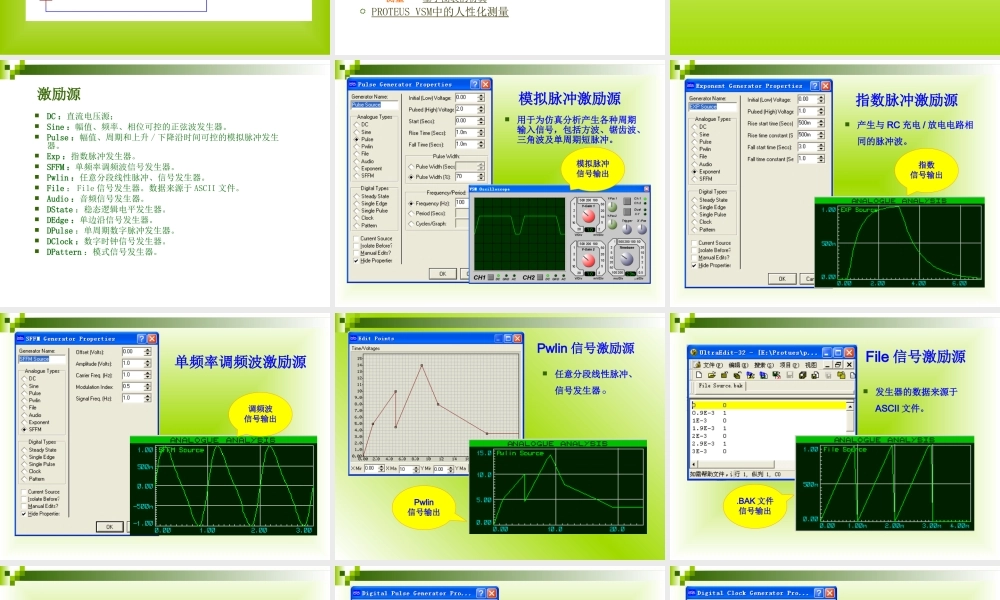

PROTEUS 应用专题研讨内容提要 PROTEUS 简介 PROTEUS ISIS 原理图输入 电路仿真与分析 人性化测量方法 高级电路设计与仿真 微处理器系统仿真 微处理器系统仿真概述 微处理器系统仿真与分析 第三方工具的应用 PROTEUS 与 Keil 整合构建单片机虚拟实验室  PROTEUS 综合应用PROTEUS 构成 Proteus 是一个完整的嵌入式系统软、硬件设计仿真平台。  ISIS 为功能强大的原理布线工具。 ARES PCB 设计为一 PCB 设计系统。布线 / 编辑ARES处理器仿真模型VSM高级图形分析模块动态器件库混合模型仿真器原理图输入系统 ISISPROTEUSISIS 智能原理图输入流程设置编辑环境：用户可自定义 图形外观，包括线宽、填充类 型、字符等。原理图连线：点击元件引脚或 者先前连好的线，就能实现连 线；也可使用自动连线工具连 线；建立网络表：网络表是电路板 与电路原理图之间的纽带。建 立的网表用于 PCB 制板。报表输出：材料报表、 ERC 报 表等。开始新建设计文档设置编辑环境放置元器件原理图连线建立网络表电气规则检查存盘、报表输出结束调整是否合格NY741 放大器电路PTOTEUS VS 仿真与分析 PROTEUS VSM 中的整个电路分析是在 ISIS 原理图设计模块下延续下来的，原理图中包含： 直接布置在线路上的探针； 电路激励； 虚拟仪器； 曲线图表。——详细内容 任何时候都能通过按下运行按钮或空格对电路进行仿真。 PROTEUS VSM 有两种截然不同的仿真方式：交互式仿真和基于图表的仿真。 交互式仿真检验用户所设计的电路是否能正常工作——交互式仿真图 基于图表的仿真用来研究电路的工作状态和进行细节的测量——基于图表的仿真 PROTEUS VSM中的人性化测量探针 电压探针（ Voltage probes ） - 即可在模拟仿真中使用，也可在数字仿真中使用。在模拟电路中记录真实的电压值，而在数字电路中，记录逻辑电平及其强度。  电流探针（ Current probes ） - 仅可在模拟电路中使用，并可显示电流方向。  探针既可用于基于图表的仿真，也可用于交互式仿真中 激励源DC ：直流电压源；Sine ：幅值、频率、相位可控的正弦波发生器。Pulse ：幅值、周期和上升 / 下降沿时间可控的模拟脉冲发生器。Exp ：指数脉冲发生器。SFFM ：单频率调频波信号发生器。Pwlin ：任意分段线性脉冲、信号发生器。File ： F...
