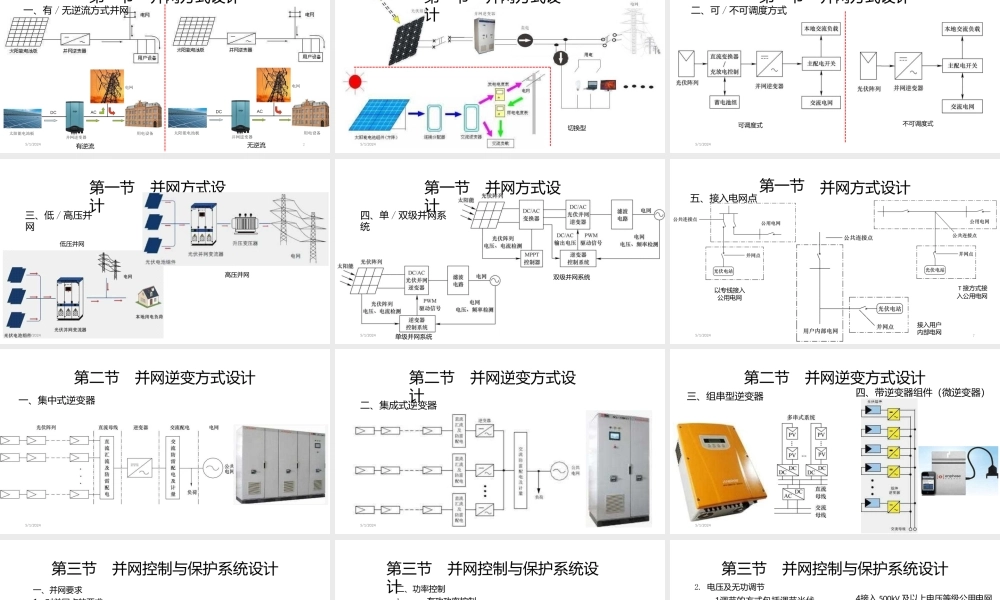

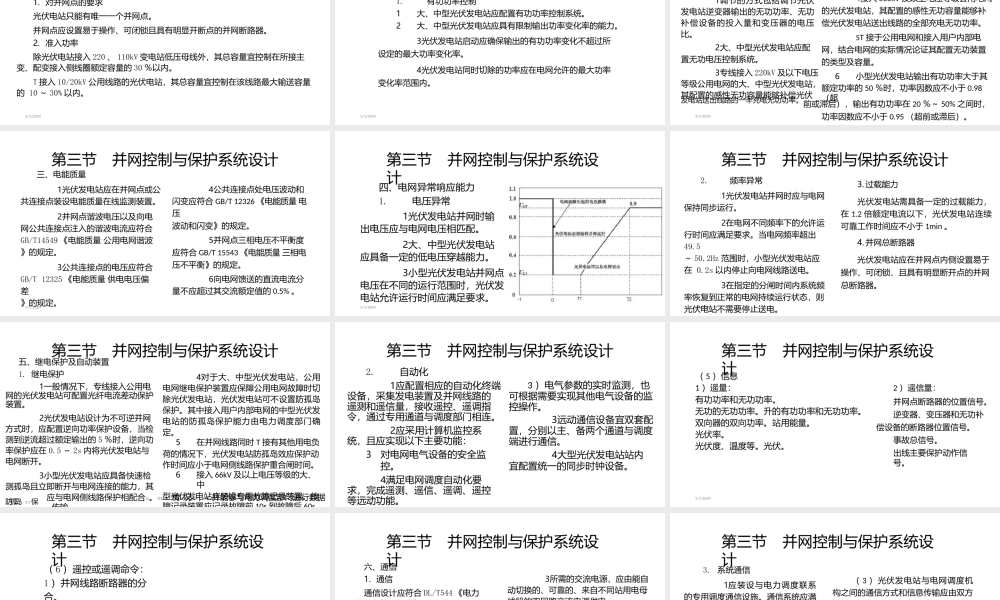

第五章 光伏并网发电电气系统设计第一节一、有 / 无逆流方式并网并网方式设计有逆流无逆流5/1/20242第一节并网方式设计切换型5/1/2024第一节二、可 / 不可调度方式并网方式设计可调度式不可调度式5/1/2024第一节并网方式设计三、低 / 高压并网低压并网5/1/2024高压并网第一节并网方式设计四、单 / 双级并网系统双级并网系统5/1/2024单级并网系统第一节五、接入电网点并网方式设计以专线接入公用电网T 接方式接入公用电网接入用户内部电网5/1/20247第二节一、集中式逆变器并网逆变方式设计5/1/2024第二节并网逆变方式设计二、集成式逆变器5/1/2024第二节并网逆变方式设计四、带逆变器组件（微逆变器）三、组串型逆变器5/1/20245/1/2024第三节并网控制与保护系统设计一、并网要求1. 对并网点的要求光伏电站只能有唯一一个并网点。并网点应设置易于操作、可闭锁且具有明显开断点的并网断路器。2. 准入功率除光伏电站接入 220 、 110kV 变电站低压母线外，其总容量宜控制在所接主变、配变接入侧线圈额定容量的 30 ％以内。T 接入 10/20kV 公用线路的光伏电站，其总容量宜控制在该线路最大输送容量的 10 ～ 30% 以内。5/1/2024第三节并网控制与保护系统设计二、功率控制1.有功功率控制1大、中型光伏发电站应配置有功功率控制系统。2大、中型光伏发电站应具有限制输出功率变化率的能力。3光伏发电站启动应确保输出的有功功率变化不超过所设定的最大功率变化率。4光伏发电站同时切除的功率应在电网允许的最大功率变化率范围内。5/1/2024第三节并网控制与保护系统设计2. 电压及无功调节1调节的方式包括调节光伏发电站逆变器输出的无功功率、无功补偿设备的投入量和变压器的电压比。2大、中型光伏发电站应配置无功电压控制系统。3专线接入 220kV 及以下电压 等级公用电网的大、中型光伏发电站，其配置的感性无功容量能够补偿光伏4接入 500kV 及以上电压等级公用电网的光伏发电站，其配置的感性无功容量能够补偿光伏发电站送出线路的全部充电无功功率。5T 接于公用电网和接入用户内部电网，结合电网的实际情况论证其配置无功装置的类型及容量。6小型光伏发电站输出有功功率大于其额定功率的 50 ％时，功率因数应不小于 0.98（超发电站送出线路的一半充电无功功率。前或滞后），输出有功功率在 20 ％～ 50% 之间时，功率因数应不小于 0.95 （超前或滞后）。5/1/2024第三节并网控制与保护系统设计三、电能质量1光伏发...
