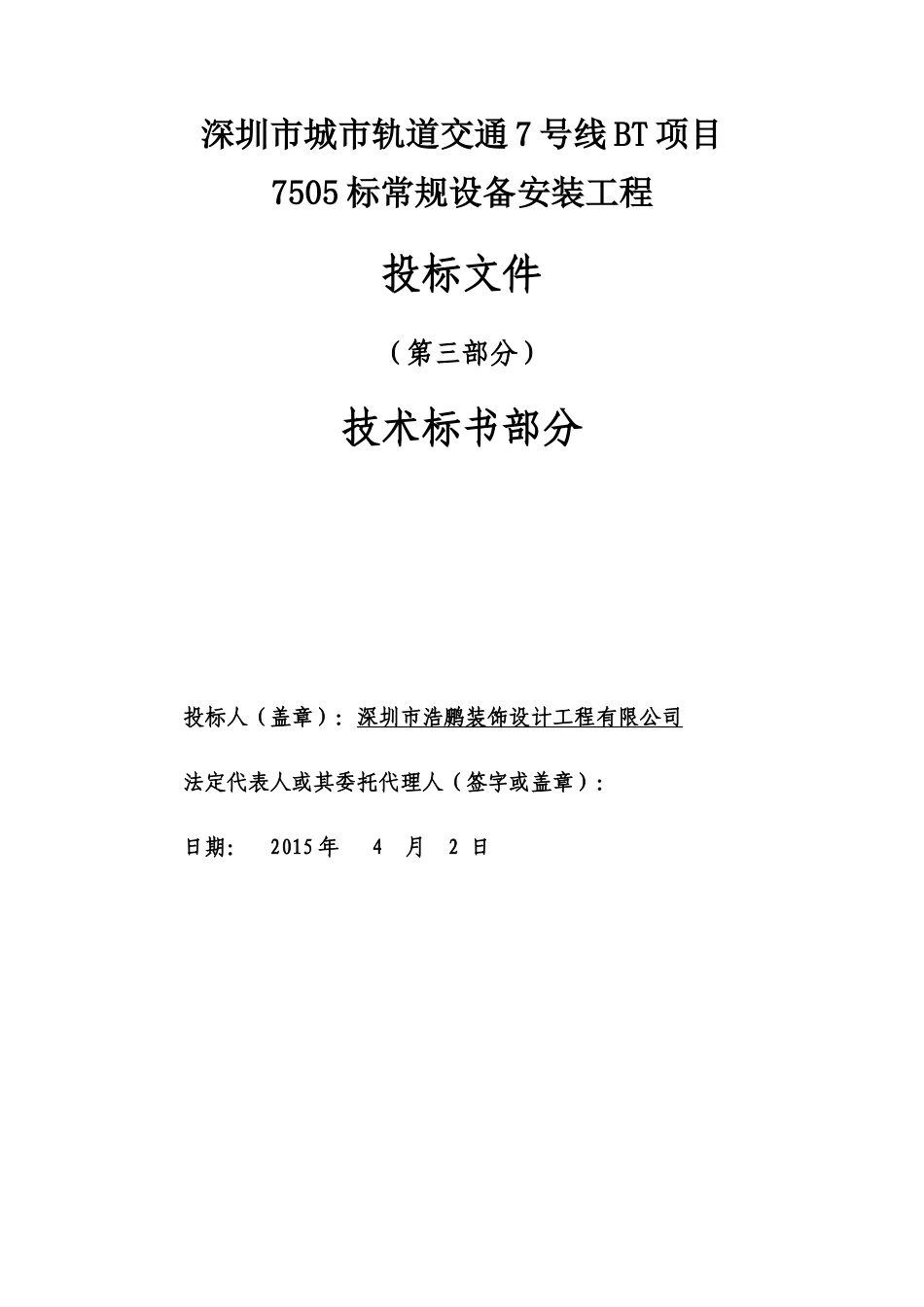

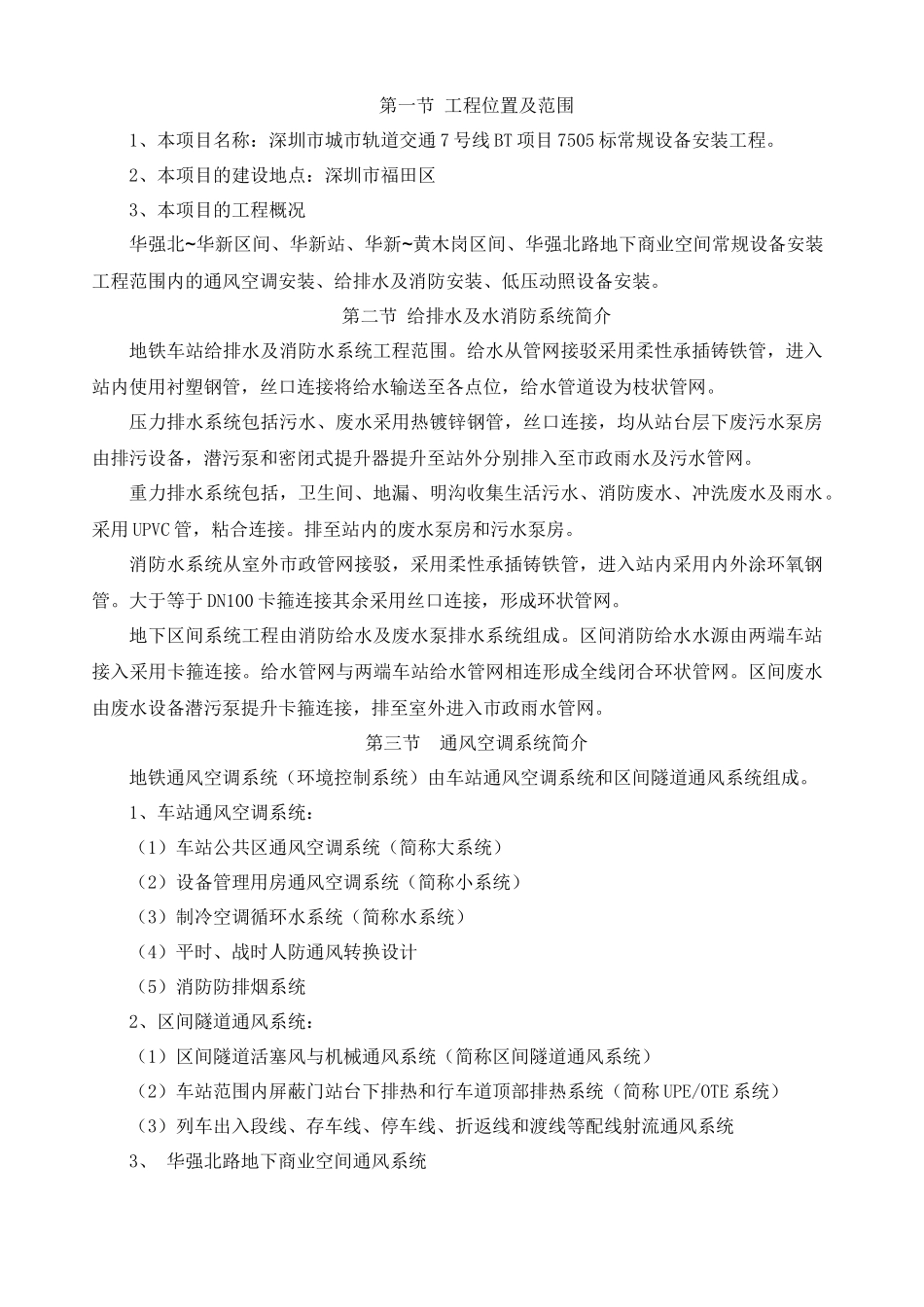

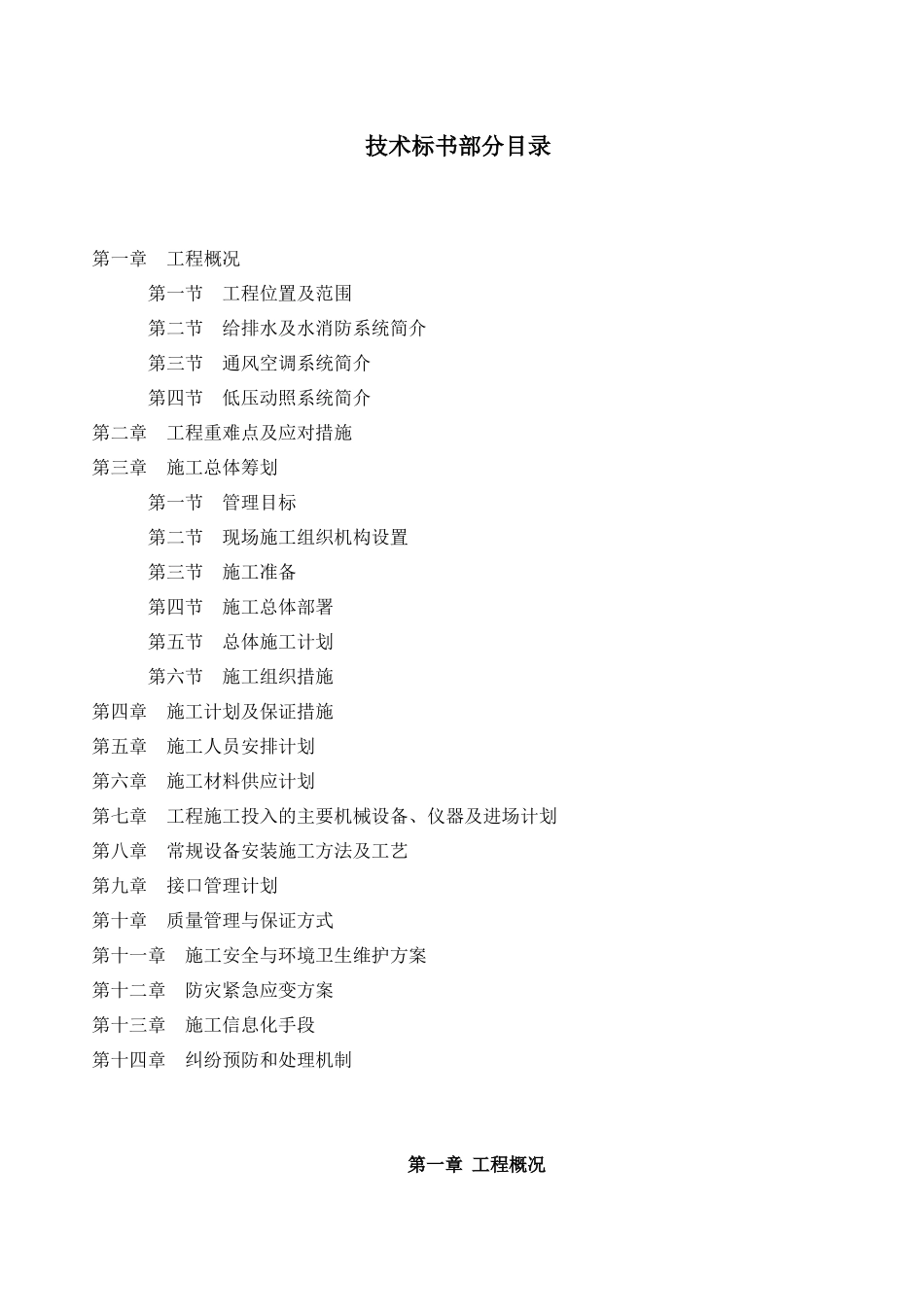

深圳市城市轨道交通 7 号线 BT 项目7505 标常规设备安装工程投标文件（第三部分）技术标书部分投标人（盖章）：深圳市浩鹏装饰设计工程有限公司法定代表人或其委托代理人（签字或盖章）：日期： 2015 年 4 月 2 日技术标书部分目录第一章 工程概况第一节 工程位置及范围第二节 给排水及水消防系统简介第三节 通风空调系统简介第四节 低压动照系统简介第二章 工程重难点及应对措施第三章 施工总体筹划第一节 管理目标第二节 现场施工组织机构设置第三节 施工准备第四节 施工总体部署第五节 总体施工计划第六节 施工组织措施第四章 施工计划及保证措施第五章 施工人员安排计划第六章 施工材料供应计划第七章 工程施工投入的主要机械设备、仪器及进场计划第八章 常规设备安装施工方法及工艺第九章 接口管理计划第十章 质量管理与保证方式第十一章 施工安全与环境卫生维护方案第十二章 防灾紧急应变方案第十三章 施工信息化手段第十四章 纠纷预防和处理机制第一章 工程概况第一节 工程位置及范围1、本项目名称：深圳市城市轨道交通 7 号线 BT 项目 7505 标常规设备安装工程。2、本项目的建设地点：深圳市福田区3、本项目的工程概况华强北~华新区间、华新站、华新~黄木岗区间、华强北路地下商业空间常规设备安装工程范围内的通风空调安装、给排水及消防安装、低压动照设备安装。第二节 给排水及水消防系统简介地铁车站给排水及消防水系统工程范围。给水从管网接驳采用柔性承插铸铁管，进入站内使用衬塑钢管，丝口连接将给水输送至各点位，给水管道设为枝状管网。压力排水系统包括污水、废水采用热镀锌钢管，丝口连接，均从站台层下废污水泵房由排污设备，潜污泵和密闭式提升器提升至站外分别排入至市政雨水及污水管网。重力排水系统包括，卫生间、地漏、明沟收集生活污水、消防废水、冲洗废水及雨水。采用 UPVC 管，粘合连接。排至站内的废水泵房和污水泵房。消防水系统从室外市政管网接驳，采用柔性承插铸铁管，进入站内采用内外涂环氧钢管。大于等于 DN100 卡箍连接其余采用丝口连接，形成环状管网。地下区间系统工程由消防给水及废水泵排水系统组成。区间消防给水水源由两端车站接入采用卡箍连接。给水管网与两端车站给水管网相连形成全线闭合环状管网。区间废水由废水设备潜污泵提升卡箍连接，排至室外进入市政雨水管网。第三节 通风空调系统简介地铁通风空调系统（环境控制系统）由车站通风空调...
