花博会环境供水工程施工组织设计VIP免费

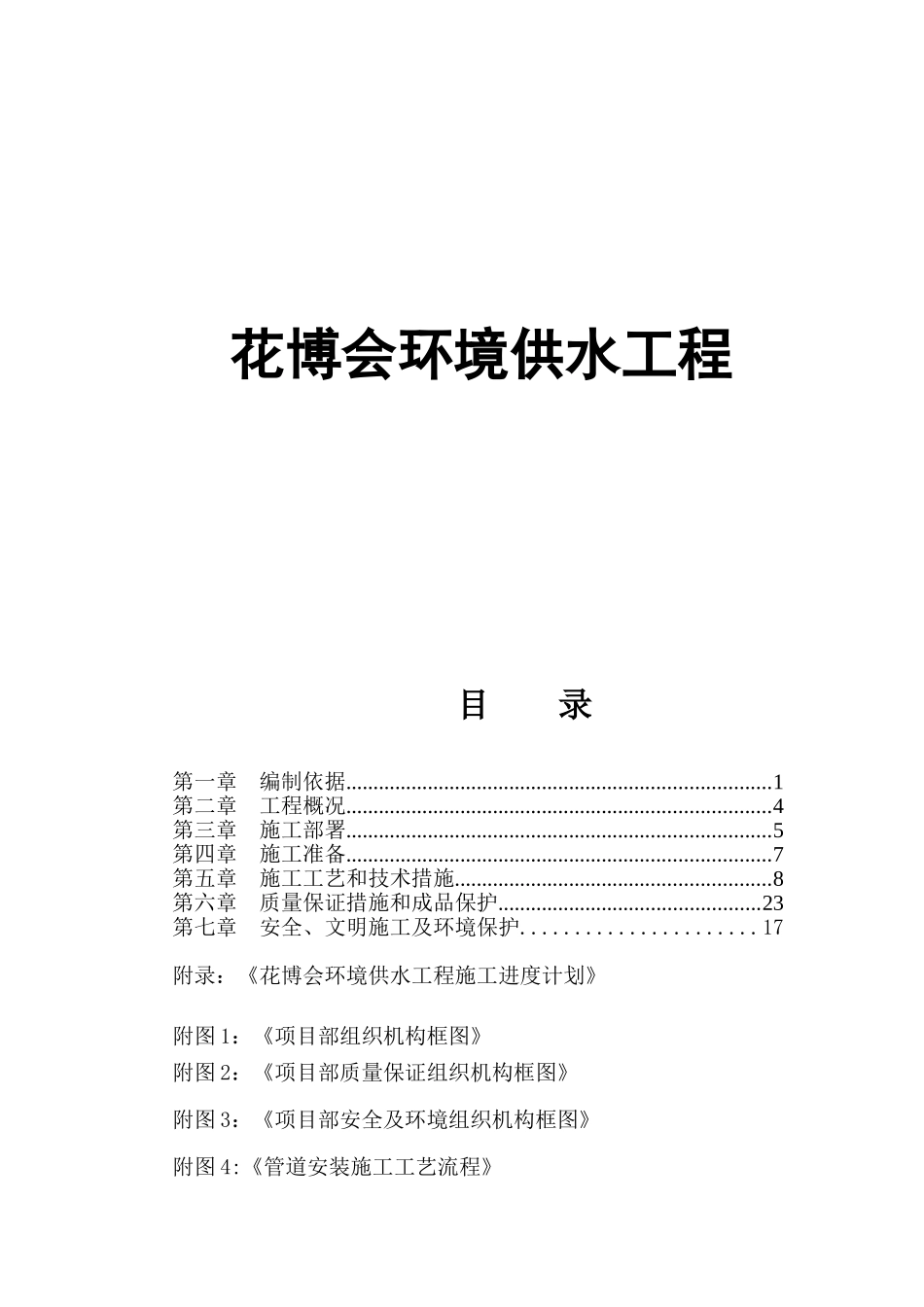

花博会环境供水工程目录第一章编制依据..............................................................................1第二章工程概况..............................................................................4第三章施工部署..............................................................................5第四章施工准备..............................................................................7第五章施工工艺和技术措施..........................................................8第六章质量保证措施和成品保护................................................23第七章安全、文明施工及环境保护......................17附录：《花博会环境供水工程施工进度计划》附图1：《项目部组织机构框图》附图2：《项目部质量保证组织机构框图》附图3：《项目部安全及环境组织机构框图》附图4:《管道安装施工工艺流程》第一章编制依据1、编制依据1、施工合同；2、施工图纸；3、依据《北京市水利规划设计研究院》提供岩土工程勘察报告。4、建筑工程强制性条文及相关的工程规程规范、标准、图集；5、甲方及监理提出的具体的施工技术要求。第二章工程概况2.1工程概况本工程为花博会环境供水工程，跨越十三排干和首都机场北线，总长度约250米，管线起点为原引温济潮玻璃钢管管线1#分水蝶阀井处。管线施工分明挖及暗挖两部分，明挖管道长度为136米,暗挖部分长度为114米，阀井6座。2.2工程特点及地质情况本工程现场基本平整，管道沿线地面标高一般为35.6～36.2m，十三排干沟底高程约33.45，机场北线高速公路地面高程约37.7m。根据岩土工程勘察报告，场区勘探深度14m范围内除上部填土外，分布地层主要为第四系冲洪积物，现自上而下分述如下。①素填土：褐黄色，含砖屑、碎屑、氧化铁和云母。层厚0.8-1.4m，层底高程34.76-34.80m，广泛分布于场区表层。②低液限粉土：黄褐～褐黄色，湿，中密～密实，含云母、氧化铁，含有植物根。该层上部局部夹有低液限粘土透镜体，该层下部砂粒含量较大。层底高程30.96～31.2m。③低液限粘土：灰黄色～灰色，湿，局部夹有高液限粘土透镜体；该层下部高程约含26.3～29.0m深度，夹有低液限粉土，砂粒含量较高。本层含云母、有机质和腐烂植物根茎，层底高程26.38～27.36m，层厚3.6～4.1m。④高液限粘土：灰～灰黄色，湿，可塑，含有机质、腐烂草根、云母。未揭穿，勘探揭露最大厚度3.5m，揭露层底高程22.18～25.76m。⑤根据本次勘探资料显示，勘探深度14m范围内场地下水埋藏类型主要是潜水，场区潜水主要含水层为低液限粉土层，勘察期间水位埋深为3.5～3.9m,水位高程32.00～32.28m。第三章施工部署3.1施工组织3.1.1施工组织为保证本工程土方挖运按期完成，公司选派强有力的施工管理人员组建项目经理部，详见附图1《项目部组织机构框图》，由项目经理全面负责工程的组织管理及对外协调工作；技术负责人及现场施工员负责工程的技术、施工、安全与质量检查；项目部以形象施工进度控制每日工期进度，以周密详尽的质量标准保证施工质量；现场设兼职安全员负责现场指挥调配车辆，确保工程较快圆满完成。3.1.2施工场地布置情况根据工程施工特点，为方便施工，将项目部安置在管线终点位置，模板加工场安置在管线起点位置。详见附图《施工现场总平面布置图》3.2施工部署3.2.1劳动力计划详见下表所示：主要劳动力投入计划表序号工种人员数量序号工种人员数量备注1管理人员54砼工102钢筋工105壮工703模板工103.2.2主要施工机械设备计划：主要施工机械设备及材料计划表序号设备名称设备型号数量备注1挖掘机小松-3002台225T吊车1台3小型运输车斯太尔10辆4电锯1台5压刨机1台6养护用苫布2捆7电焊机2台8阻燃棉被400m29钢筋切断机1台10工具箱、电缆、水管按需要分配3.2.3施工进度计划详见附表：《花博会供水工程施工进度计划》3.2.4主要工程量本工程主要工程量详见下表：主要工程量序号部位名称单位数量备注1明挖管线长度m1362顶管长度m1143DN1000钢管m224DN600钢管m245．05DN1750钢筋砼顶管m114．06阀井座6第四章施工准备4.1技术准备⑴.组织技术及施...
