南京大学电子系本科高频电路实验实验箱讲义(修改版)VIP专享

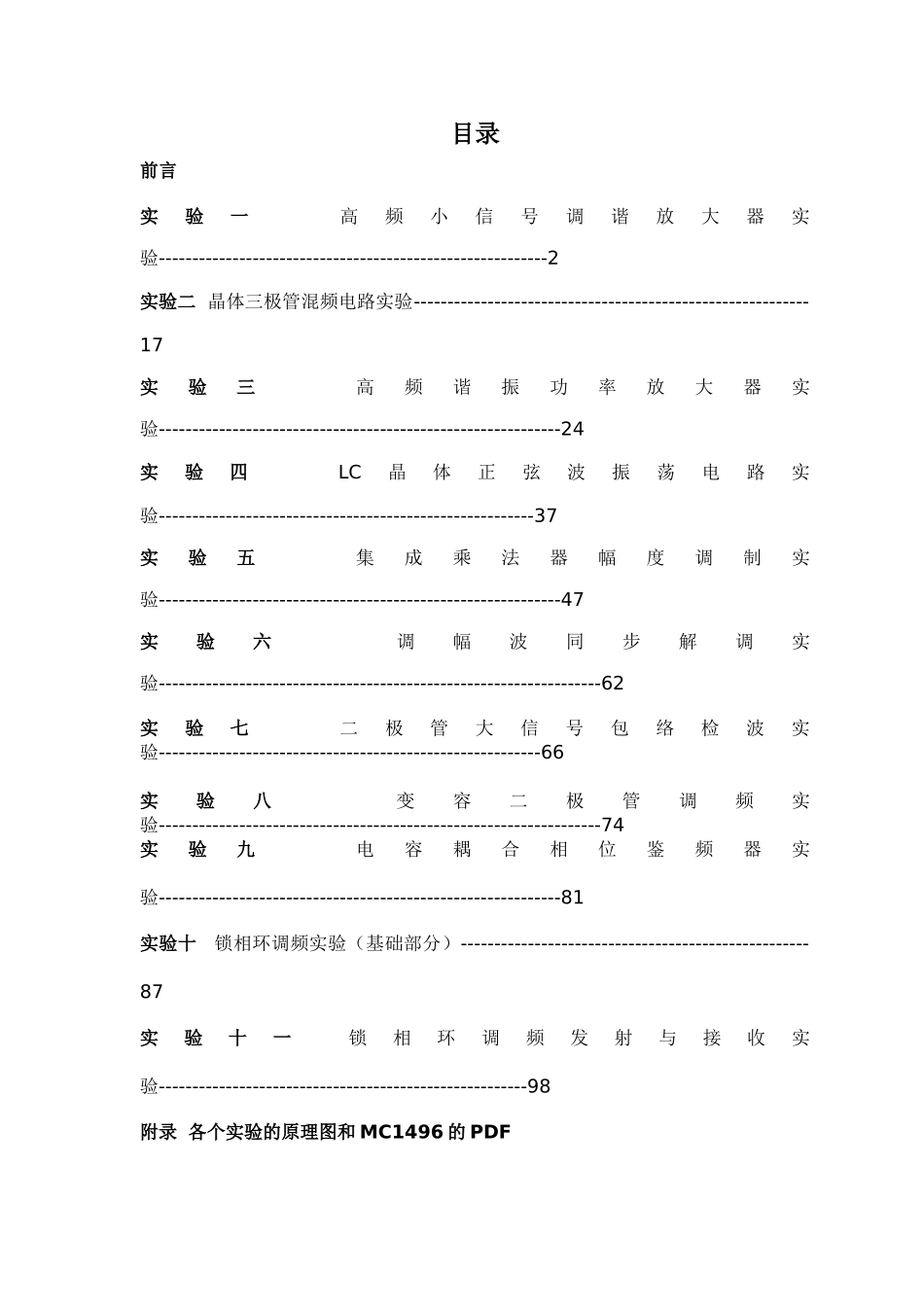

目录前言 实验一 高频小信号调谐放大器实验----------------------------------------------------------2 实验二 晶体三极管混频电路实验----------------------------------------------------------- 17 实验三 高频谐振功率放大器实验------------------------------------------------------------24 实验四 LC晶体正弦波振荡电路实验--------------------------------------------------------37 实验五 集成乘法器幅度调制实验------------------------------------------------------------47 实验六 调幅波同步解调实验------------------------------------------------------------------62 实验七 二极管大信号包络检波实验---------------------------------------------------------66实验八 变容二极管调频实验------------------------------------------------------------------74实验九 电容耦合相位鉴频器实验------------------------------------------------------------81 实验十 锁相环调频实验（基础部分）----------------------------------------------------87 实验十一 锁相环调频发射与接收实验-------------------------------------------------------98附录 各个实验的原理图和 MC1496 的 PDF实验一 小信号调谐放大器实验一、 实验目的1．掌握高频小信号调谐放大器的工作原理和基本电路结构。2．掌握高频小信号调谐放大器的调试方法。3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数 ，1dB 压缩点）的测试方法。二、实验使用仪器1．小信号调谐放大器实验板2．200MH 泰克双踪示波器3. FLUKE 万用表4. 模拟扫频仪（安泰信）5. 高频信号源6. 高频毫伏表三、实验基本原理与电路1、小信号调谐放大器的基本原理小信号调谐放大器是构成无线电通信设备的主要电路， 其作用是有选择地对某一频率范围的高频小信号信号进行放大 。 所谓“小信号”，指输入信号电压一般在微伏毫伏数量级范围内，对于这种幅度范围的输入信号，放大器一半工作在线性范围内。所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如 LC 调谐回路）。此时放大器对谐振频率及附近频率的信号具有最大的增益，而对其它远离频率的输入信号，增益很小，如图 1-1 所示。2、小信号调谐放大器技主要技术指标1. 增益：表示高频小信号调谐放大器对输入信号的放大能力 电压增益...
