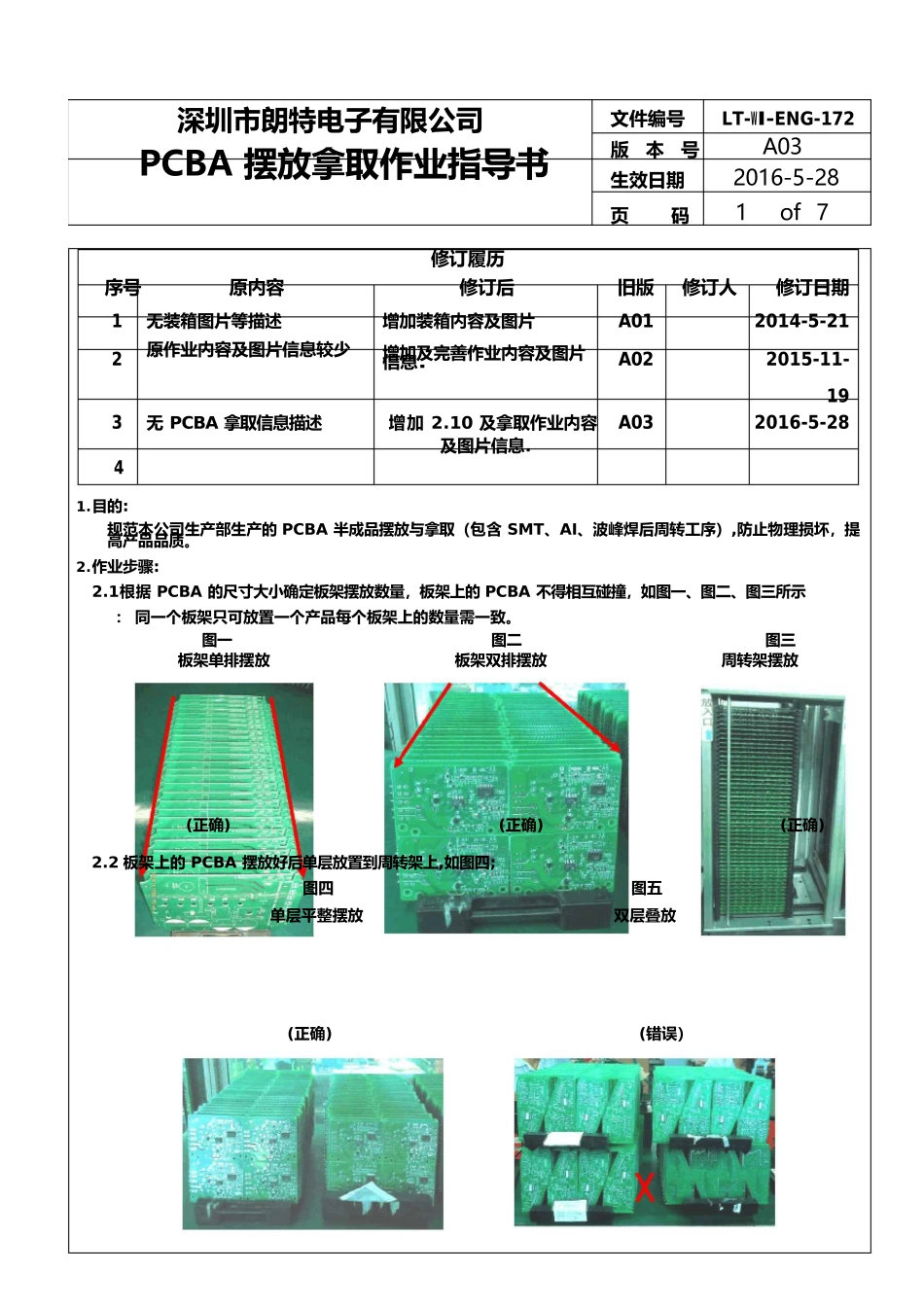

深圳市朗特电子有限公司PCBA 摆放拿取作业指导书文件编号LT-WI-ENG-172版 本 号A03生效日期2016-5-28页码1of 7修订履历序号原内容修订后旧版修订人修订日期1无装箱图片等描述增加装箱内容及图片A012014-5-212原作业内容及图片信息较少增加及完善作业内容及图片信息.A022015-11-193无 PCBA 拿取信息描述增加 2.10 及拿取作业内容A032016-5-28及图片信息.41.目的:规范本公司生产部生产的 PCBA 半成品摆放与拿取（包含 SMT、AI、波峰焊后周转工序）,防止物理损坏，提高产品品质。2.作业步骤:2.1根据 PCBA 的尺寸大小确定板架摆放数量，板架上的 PCBA 不得相互碰撞，如图一、图二、图三所示： 同一个板架只可放置一个产品每个板架上的数量需一致。图一图二图三板架单排摆放板架双排摆放周转架摆放(正确)(正确)(正确)2.2 板架上的 PCBA 摆放好后单层放置到周转架上,如图四;图四图五单层平整摆放双层叠放(正确)(错误）深圳市朗特电子有限公司PCBA 摆放拿取作业指导书文件编号LT-WI-ENG-172版 本 号A03生效日期2016-5-28页码2of 72.3根据 PCBA 横/纵方向板边元器件分布情况,确定 PCBA 上板架的摆放方向;并根据摆板方向上/下板边元器件分布情况,确定 PCBA 摆放方式; 确保 PCBA 在板架的卡槽边缘 3MM 内不得有元器件,避免碰损.如图六、图七所示：图六图七图八图九横向摆放纵向摆放对称摆放不对称摆放(正确)(错误）2.4 台面堆积摆放的产品最多 3-5PCS，如图十。 产品堆积过多造成叠板有撞件隐患，如图十一：如多出 5PCS 的产品需使用防静电的平垫或吸塑盒整齐有序的摆放,如图十二。图十图十一图十二图十三台面最多摆放 3-5PCS台面产品堆积过多装盘整齐摆放装盘后 PCBA 相互碰撞（正确）（错误）(正确)(错误)（正确）（错误）（正确）(错误)图十四图十五整齐摆放,不碰撞摆放太多,相互碰撞(正确)(错误)深圳市朗特电子有限公司PCBA 摆放拿取作业指导书文件编号LT-WI-ENG-172版 本 号A03生效日期2016-5-28页码3of 7图十六图十七整齐摆放,不碰撞摆放太多,相互碰撞(正确)（错误）图十八图十九图二十整齐摆放,不碰撞摆放太多,相互碰撞半成品板不可摆板架(正确)(错误)（错误）图二十一图二十二整齐摆放,不碰撞整齐摆放,板边对齐,不碰零件(正确)(允许)深圳市朗特电子有限公司PCBA 摆放拿取作业指导书文件编号LT-WI-ENG-172版 本 号A03生效日期2016-5-28页码4of 7图二十三图二十四图二十五图二十六吸塑盒一格一个摆...
