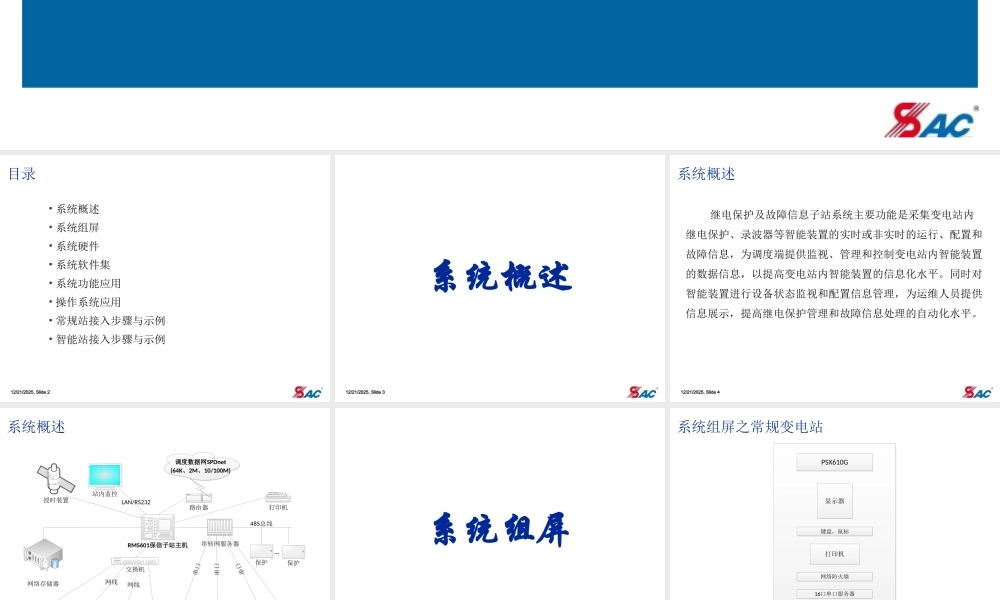

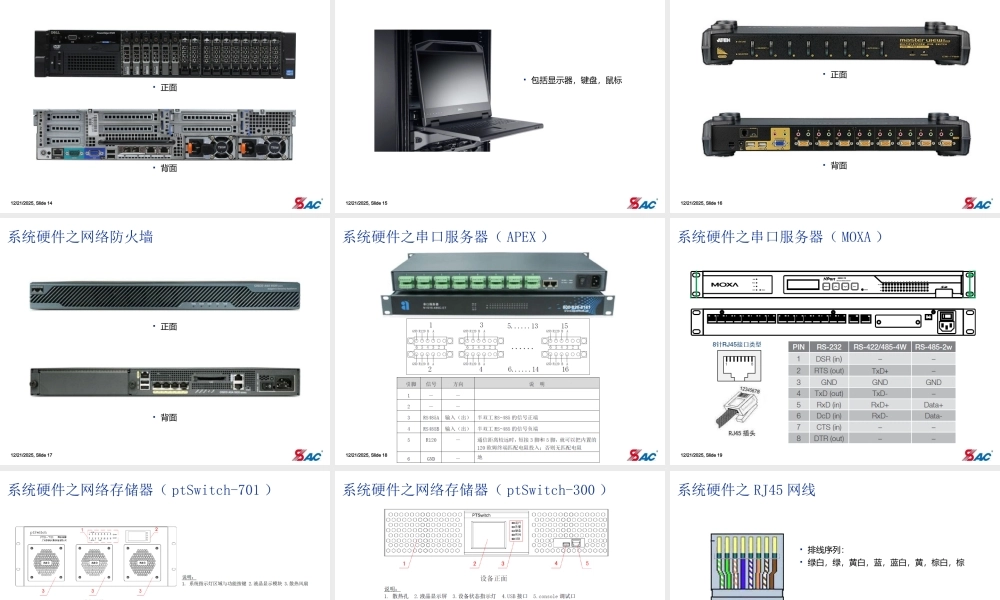

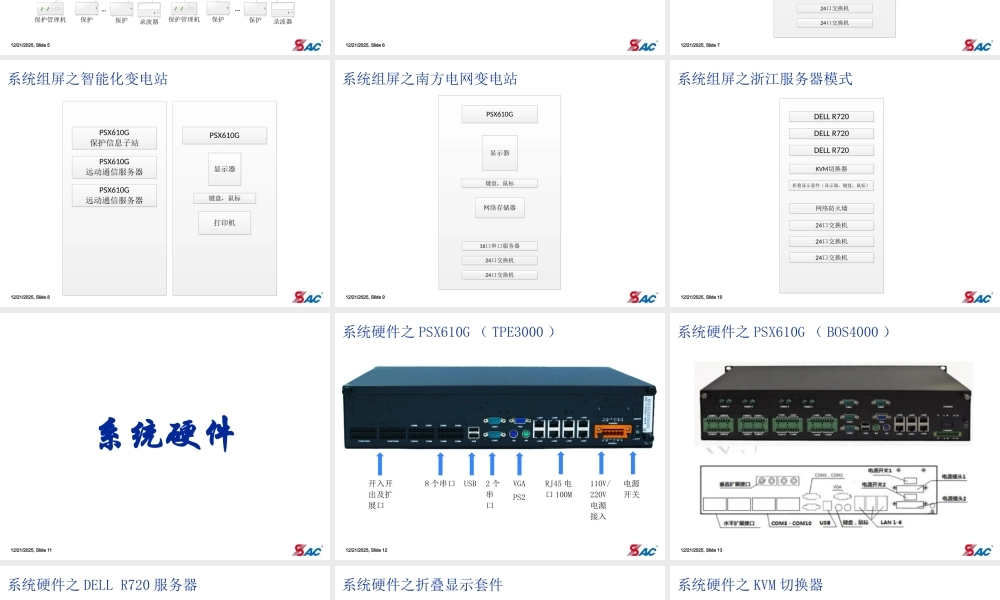

继电保护及故障信息子站系统培训课件目录 系统概述 系统组屏  系统硬件 系统软件集 系统功能应用 操作系统应用 常规站接入步骤与示例 智能站接入步骤与示例12/21/2025, Slide 212/21/2025, Slide 3系统概述系统概述12/21/2025, Slide 4 继电保护及故障信息子站系统主要功能是采集变电站内继电保护、录波器等智能装置的实时或非实时的运行、配置和故障信息，为调度端提供监视、管理和控制变电站内智能装置的数据信息，以提高变电站内智能装置的信息化水平。同时对智能装置进行设备状态监视和配置信息管理，为运维人员提供信息展示，提高继电保护管理和故障信息处理的自动化水平。系统概述12/21/2025, Slide 5交换机打印机RMS601保信子站主机串转网服务器网线网线串口串口串口...485总线路由器调度数据网SPDnet(64K、2M、10/100M)LAN/RS232站内监控授时装置授时装置保护保护管理机录波器网络存储器网络存储器保护...保护保护管理机录波器保护...保护保护12/21/2025, Slide 6系统组屏系统组屏之常规变电站12/21/2025, Slide 7显示器PSX610G键盘，鼠标打印机网络防火墙16口串口服务器24口交换机24口交换机系统组屏之智能化变电站12/21/2025, Slide 8PSX610G远动通信服务器PSX610G远动通信服务器PSX610G保护信息子站PSX610G显示器键盘，鼠标打印机系统组屏之南方电网变电站12/21/2025, Slide 9显示器PSX610G键盘，鼠标网络存储器16口串口服务器24口交换机24口交换机系统组屏之浙江服务器模式12/21/2025, Slide 10DELL R720KVM切换器网络防火墙24口交换机24口交换机24口交换机DELL R720DELL R720折叠显示套件（显示器，键盘，鼠标）12/21/2025, Slide 11系统硬件系统硬件之 PSX610G （ TPE3000 ）12/21/2025, Slide 12110V/220V电源接入电源开关RJ45 电口 100M8 个串口2 个串口开入开出及扩展口VGAPS2USB系统硬件之 PSX610G （ BOS4000 ）12/21/2025, Slide 13系统硬件之 DELL R720 服务器12/21/2025, Slide 14 正面 背面系统硬件之折叠显示套件12/21/2025, Slide 15 包括显示器，键盘，鼠标系统硬件之 KVM 切换器12/21/2025, Slide 16 正面 背面系统硬件之网络防火墙12/21/2025, Slide 17 正面 背面系统硬件之串口服务器（ APEX ）12/21/2025, Slide 18系统硬件之串口服务器（ MOXA ）12/21/2025, Slide 19系统硬件之网络存储器（ ptSwit...
