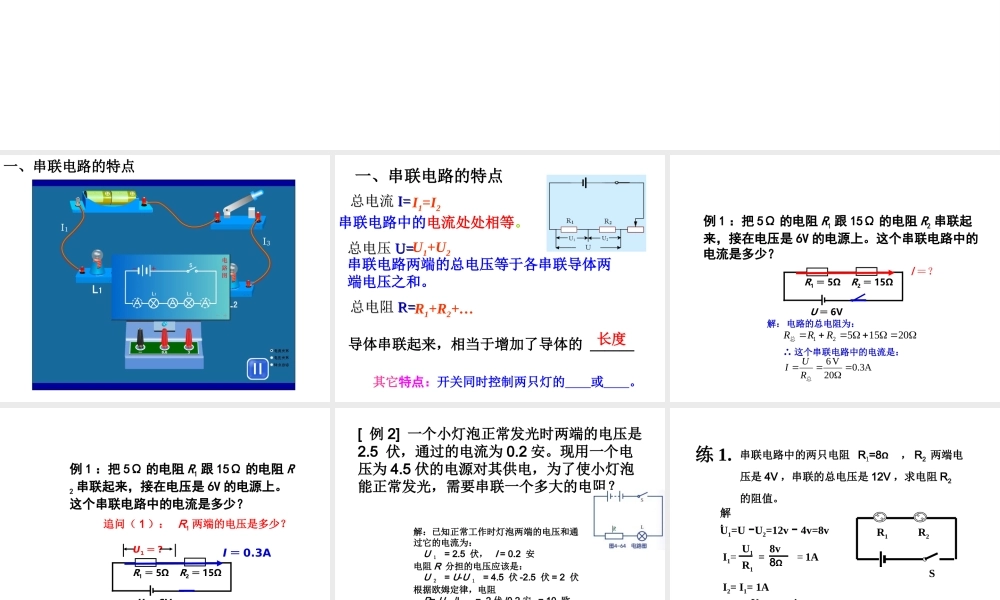

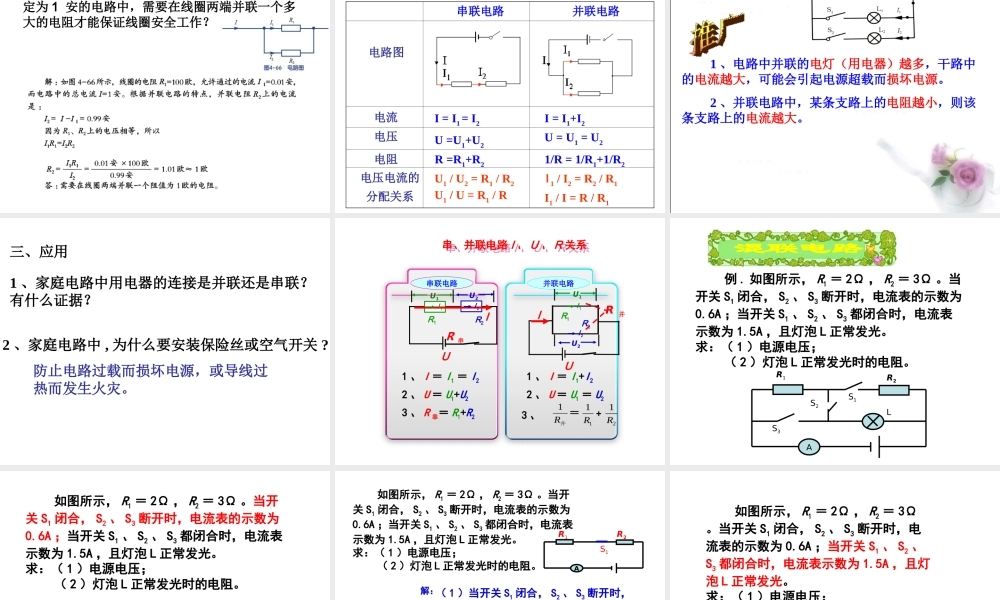

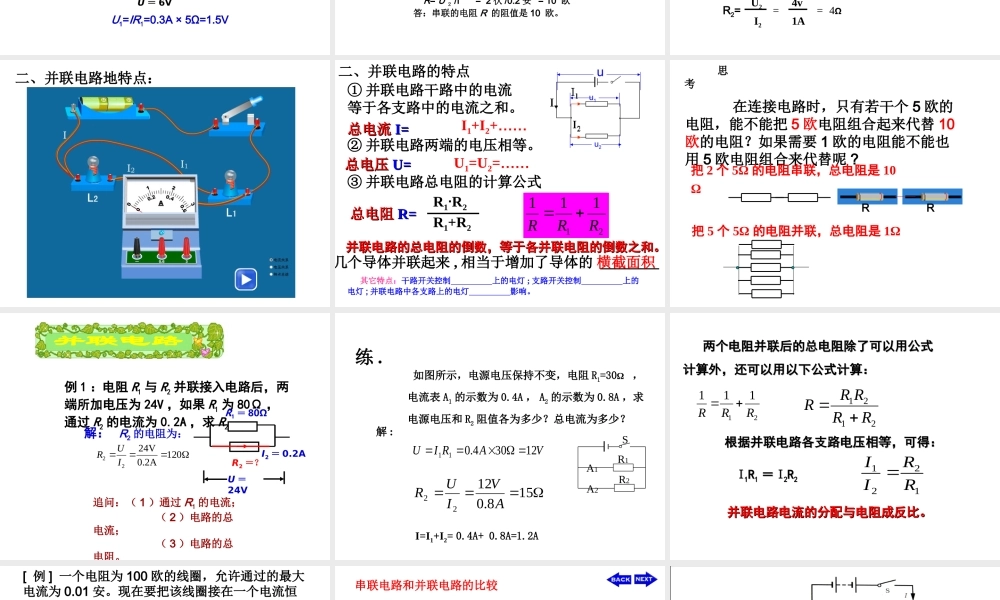

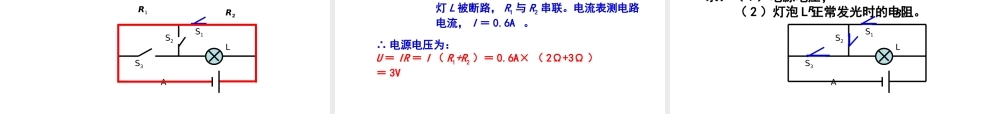

一、串联电路的特点R1+R2+…总电阻总电阻 R=R=一、串联电路的特点总电流总电流 I=I=总电压总电压 U=U=I1=I2U1+U2导体串联起来，相当于增加了导体的 ＿＿＿长度串联电路中的电流处处相等。串联电路两端的总电压等于各串联导体两端电压之和。 其它特点：开关同时控制两只灯的 或 。例 1 ：把 5Ω 的电阻 R1 跟 15Ω 的电阻 R2 串联起来，接在电压是 6V 的电源上。这个串联电路中的电流是多少？R1 ＝ 5ΩR2 ＝ 15ΩU ＝ 6VI ＝？解：电路的总电阻为：2015521RRR总∴ 这个串联电路中的电流是：A3.020V6总RUI例 1 ：把 5Ω 的电阻 R1 跟 15Ω 的电阻 R2 串联起来，接在电压是 6V 的电源上。这个串联电路中的电流是多少？I ＝ 0.3A追问（ 1 ）： R1 两端的电压是多少？U1=IR1=0.3A × 5Ω=1.5VU1 ＝ ?R1 ＝ 5ΩR2 ＝ 15ΩU ＝ 6V[ 例 2] 一个小灯泡正常发光时两端的电压是2.5 伏，通过的电流为 0.2 安。现用一个电压为 4.5 伏的电源对其供电，为了使小灯泡能正常发光，需要串联一个多大的电阻？ 解：已知正常工作时灯泡两端的电压和通过它的电流为： U １ = 2.5 伏， I = 0.2 安电阻 R 分担的电压应该是： U ２ = U-U １ = 4.5 伏 -2.5 伏 = 2 伏根据欧姆定律，电阻 R= U ２ /I = 2 伏 /0.2 安 = 10 欧答：串联的电阻 R 的阻值是 10 欧。练 1. 串联电路中的两只电阻 Rl=8Ω  ， R2 两端电 压是 4V ，串联的总电压是 12V ，求电阻 R2 的阻值。 R1R2S解:U1=U -U2=12v - 4v=8v==I1= R1U18v8Ω 1AI2= I1= 1AI2==R2=U24v1A4Ω二、并联电路地特点：二、并联电路的特点① 并联电路干路中的电流等于各支路中的电流之和。 I1+I2+……② 并联电路两端的电压相等。 U1=U2=……③ 并联电路总电阻的计算公式R1·R2R1+R2总电阻总电阻 R=R=总电流总电流 I=I=总电压总电压 U=U=21111RRR并联电路的总电阻的倒数，等于各并联电阻的倒数之和。并联电路的总电阻的倒数，等于各并联电阻的倒数之和。几个导体并联起来 , 相当于增加了导体的 ＿＿＿＿ 其它特点：干路开关控制 上的电灯 ; 支路开关控制 上的电灯 ; 并联电路中各支路上的电灯 影响。横截面积uu1u2思考 在连接电路时，只有若干个 5 欧的电阻，能不能把 5 欧电阻组合起来代替 10欧的电阻？如果需要 1 欧的电阻能不能也...
