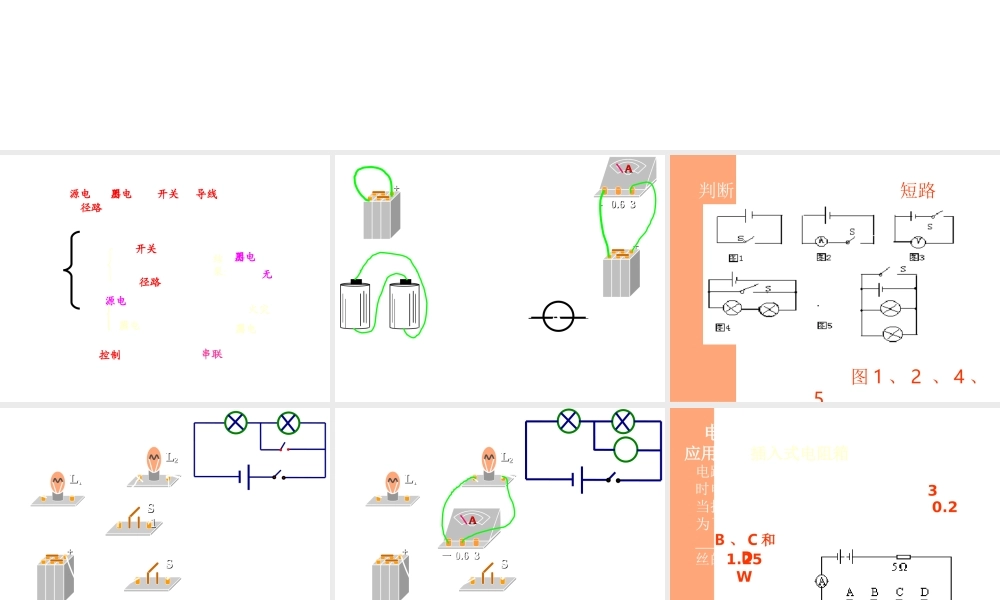

电路组成： 把 、 、 用 连接起来，组成的电流 叫电路 电源 用电器 开关 导线 路径 电路分 通路 断路 短路 在 处 开关 在电流 的某处断开路径 结 果： 不工作，电路中 电流 用电器 无 被短路 电源 （结果： 电流过大，电源易烧坏或 ）火灾 被短路 用电器 （结果： ）用电器不工作 开关： 与被 的电路串联控制 AA-- 0.60.6 33++++电源短路A千万不能这样连接判断下列哪些电路连接会短路？答：图 1 、 2 、 4 、5LL11LL22SS++用电器局部短路SS１１ＳＳ１当开关 S 、S1 闭合后会产生怎样的现象 ?LL11LL22SS++用电器局部短路AA－－ 0.60.6 33Ａ当开关 S 闭合后会产生怎样的现象 ?电路局部短路的应用应用一：插入式电阻箱电路如图 8 所示，当把电阻箱的铜塞全都插下时电流表的示数为 0.6A ，电源电压为 _____V ；当把铜塞全部拔出时，电流表的示数为 _____A ；为了使电流表的示数为 0.5A ，应插下的铜塞是 ，此时通过 5Ω 电阻丝的电功率为 ．30.2B 、 C 和D1.25W具体应用二：保温电路 饮水机是一种常见的家用电器，其工作电路可简化为如图 9 所示的电路，其中 S 是一个温控开关。当开关 S 闭合时，饮水机正常工作，将水迅速加热；当水温达到一定温度时，开关 S 自动断开，饮水机处于保温状态。若饮水机正常工作时发热板的电功率为 550 瓦，而保温时发热板的电功率是正常工作时功率的 0.1 倍，求电阻 R1 的阻值。发热板具体应用三：设计电路设计：防盗电路问题 : 夜晚当有窃者撬门进入时怎样使值班员或房屋主人警醒提供仪器：电源、开关、绿灯、电铃各一个，导线若干。 要求：（ 1 ）画出设计电路图（ 2 ）按电路图说明工作原理设计图：工作原理： 将各元件按如图电路图连接，把导线AB 套在门锁上。开关 S 闭合时，电铃被AB 导线短接，不工作；绿灯发光工作。 当门被推开时，导线 AB 被拉断，电铃从“短接”状态恢复正常而发生报警。思维发散 问题一：你能用短接知识解释小鸟双脚停在通电的裸露高压线上却安然无恙？问题二：请你用短接知识解释家用电器金属外壳接地线后就能防止触电事故的发生？１、如图所示电路：要使 L1 和 L2 串联在电路上，则应合上开关 打开开关 ，如果要使两灯并联，则应合上开关 ，打开开关 ，若将三只开关都合上则S3S1 、 S2S1 、 S2S3电源短路串联电路 把用电器逐个顺次连接起来的电路，叫做串联电路。...
