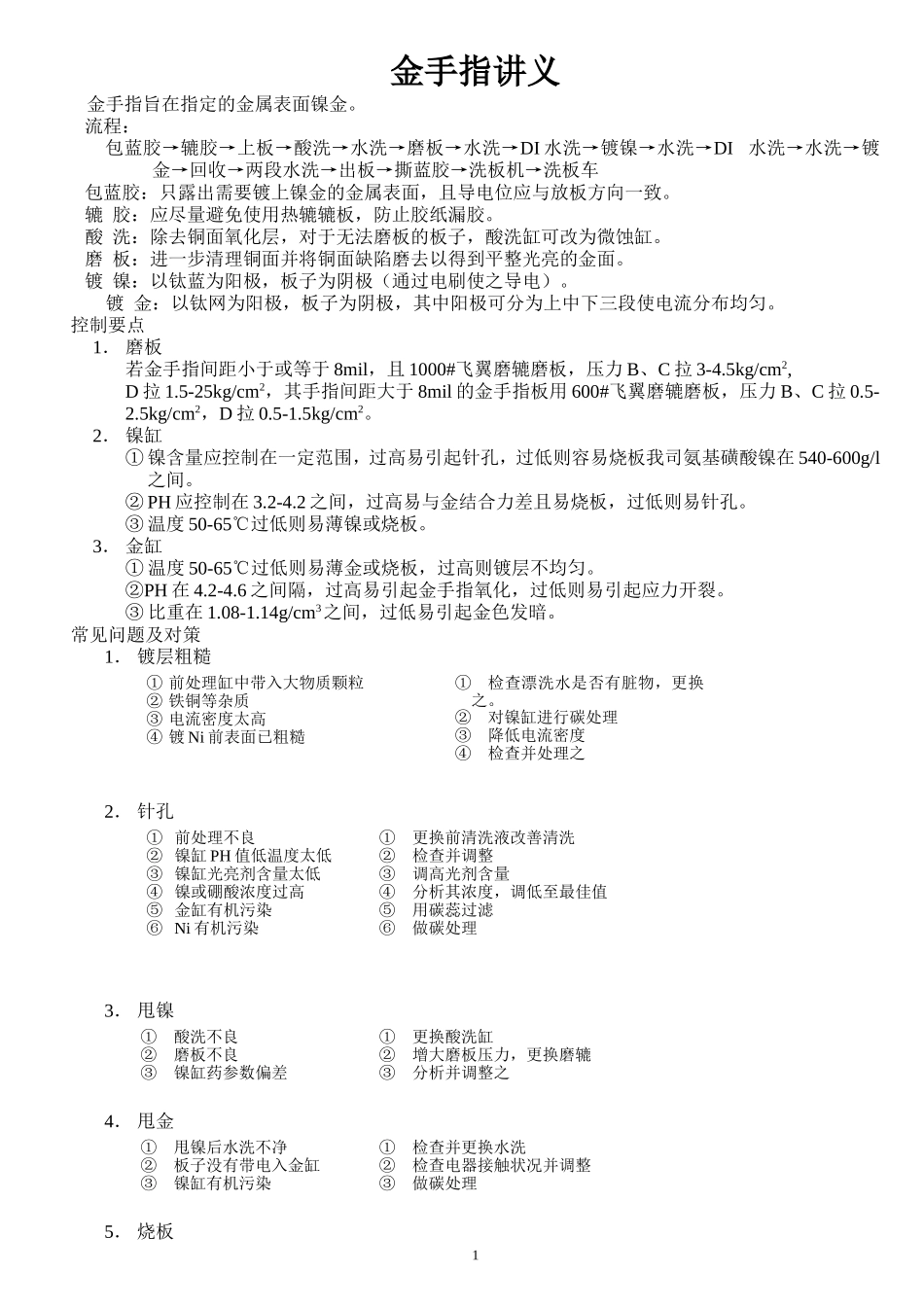

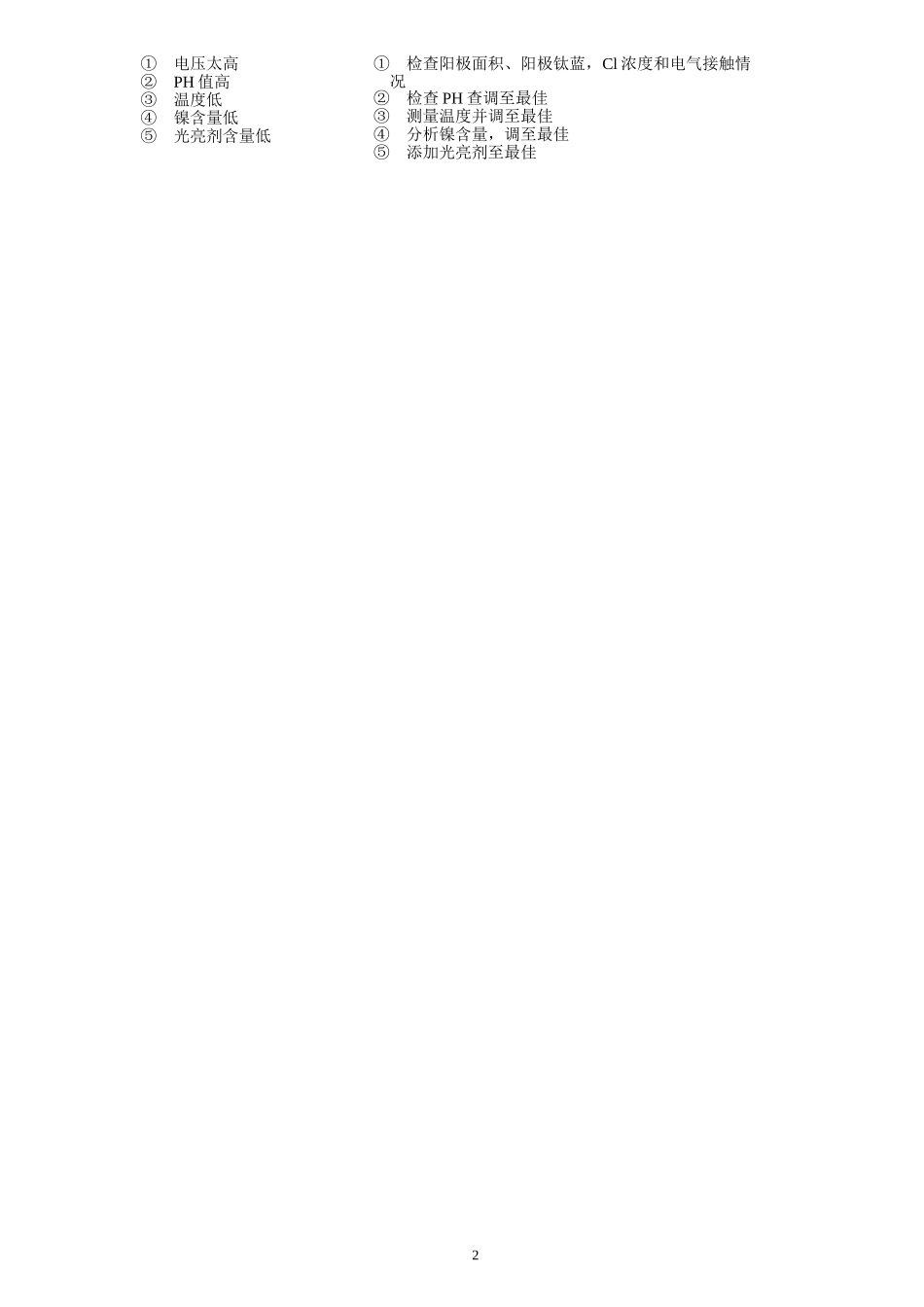

金手指讲义 金手指旨在指定的金属表面镍金。 流程： 包蓝胶→辘胶→上板→酸洗→水洗→磨板→水洗→DI 水洗→镀镍→水洗→DI 水洗→水洗→镀金→回收→两段水洗→出板→撕蓝胶→洗板机→洗板车 包蓝胶：只露出需要镀上镍金的金属表面，且导电位应与放板方向一致。 辘 胶：应尽量避免使用热辘辘板，防止胶纸漏胶。 酸 洗：除去铜面氧化层，对于无法磨板的板子，酸洗缸可改为微蚀缸。 磨 板：进一步清理铜面并将铜面缺陷磨去以得到平整光亮的金面。 镀 镍：以钛蓝为阳极，板子为阴极（通过电刷使之导电）。镀 金：以钛网为阳极，板子为阴极，其中阳极可分为上中下三段使电流分布均匀。控制要点1． 磨板若金手指间距小于或等于 8mil，且 1000#飞翼磨辘磨板，压力 B、C 拉 3-4.5kg/cm2,D 拉 1.5-25kg/cm2，其手指间距大于 8mil 的金手指板用 600#飞翼磨辘磨板，压力 B、C 拉 0.5-2.5kg/cm2，D 拉 0.5-1.5kg/cm2。2． 镍缸① 镍含量应控制在一定范围，过高易引起针孔，过低则容易烧板我司氨基磺酸镍在 540-600g/l之间。② PH 应控制在 3.2-4.2 之间，过高易与金结合力差且易烧板，过低则易针孔。③ 温度 50-65℃过低则易薄镍或烧板。3． 金缸① 温度 50-65℃过低则易薄金或烧板，过高则镀层不均匀。②PH 在 4.2-4.6 之间隔，过高易引起金手指氧化，过低则易引起应力开裂。③ 比重在 1.08-1.14g/cm3之间，过低易引起金色发暗。常见问题及对策1． 镀层粗糙2． 针孔3． 甩镍4． 甩金5． 烧板1① 前处理缸中带入大物质颗粒② 铁铜等杂质③ 电流密度太高④ 镀 Ni 前表面已粗糙①检查漂洗水是否有脏物，更换之。②对镍缸进行碳处理③降低电流密度④检查并处理之① 前处理不良② 镍缸 PH 值低温度太低③ 镍缸光亮剂含量太低④ 镍或硼酸浓度过高⑤ 金缸有机污染⑥ Ni 有机污染①更换前清洗液改善清洗②检查并调整③调高光剂含量④分析其浓度，调低至最佳值⑤用碳蕊过滤⑥做碳处理①酸洗不良②磨板不良③镍缸药参数偏差①更换酸洗缸②增大磨板压力，更换磨辘③分析并调整之①甩镍后水洗不净②板子没有带电入金缸③镍缸有机污染①检查并更换水洗②检查电器接触状况并调整③做碳处理 2①电压太高②PH 值高③温度低④镍含量低⑤光亮剂含量低①检查阳极面积、阳极钛蓝，Cl 浓度和电气接触情况②检查 PH 查调至最佳③测量温度并调至最佳④分析镍含量，调至最佳⑤添加光亮剂至最佳
