单片机实例电子密码锁设计和实现 电气工程自动化专业

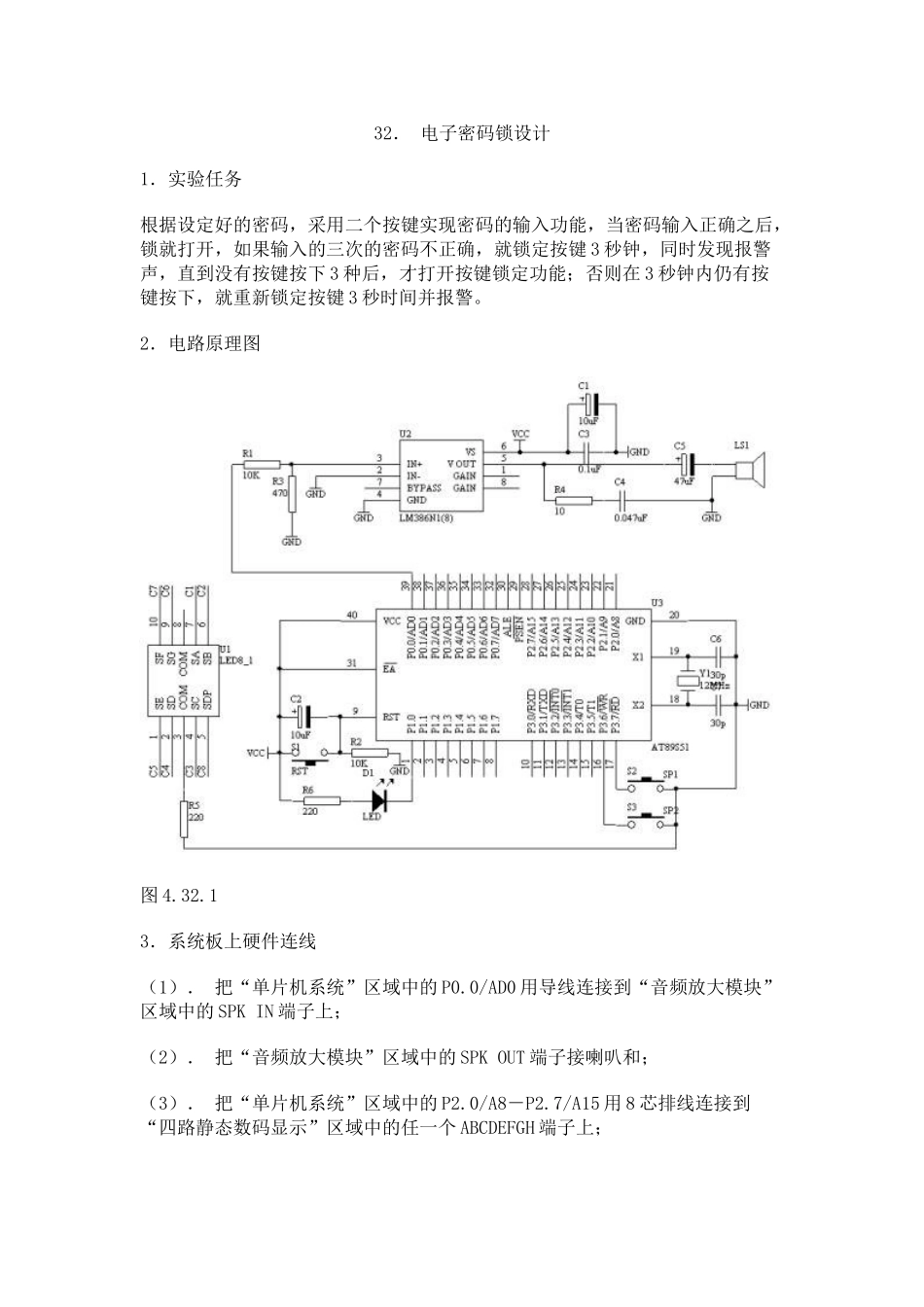

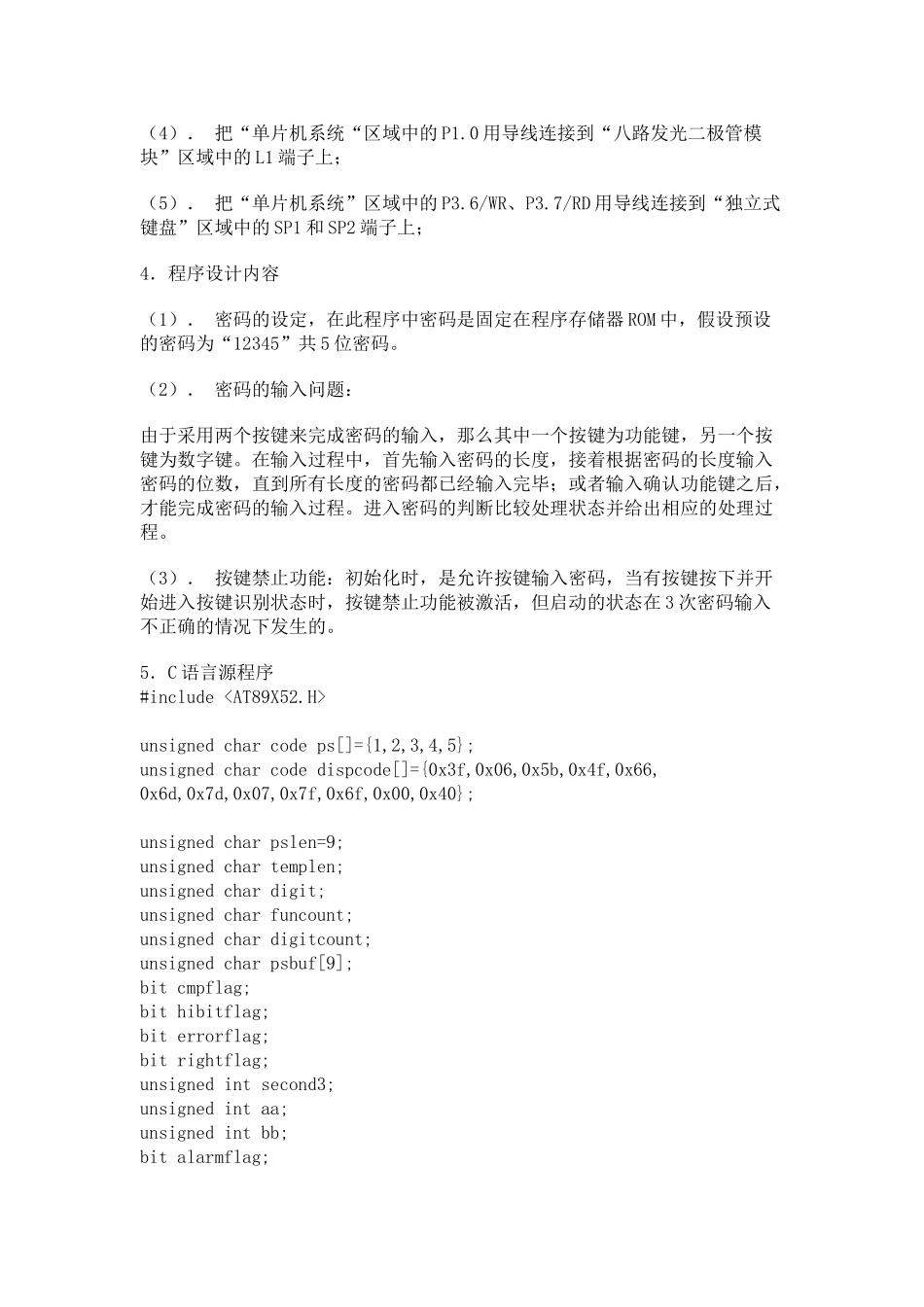

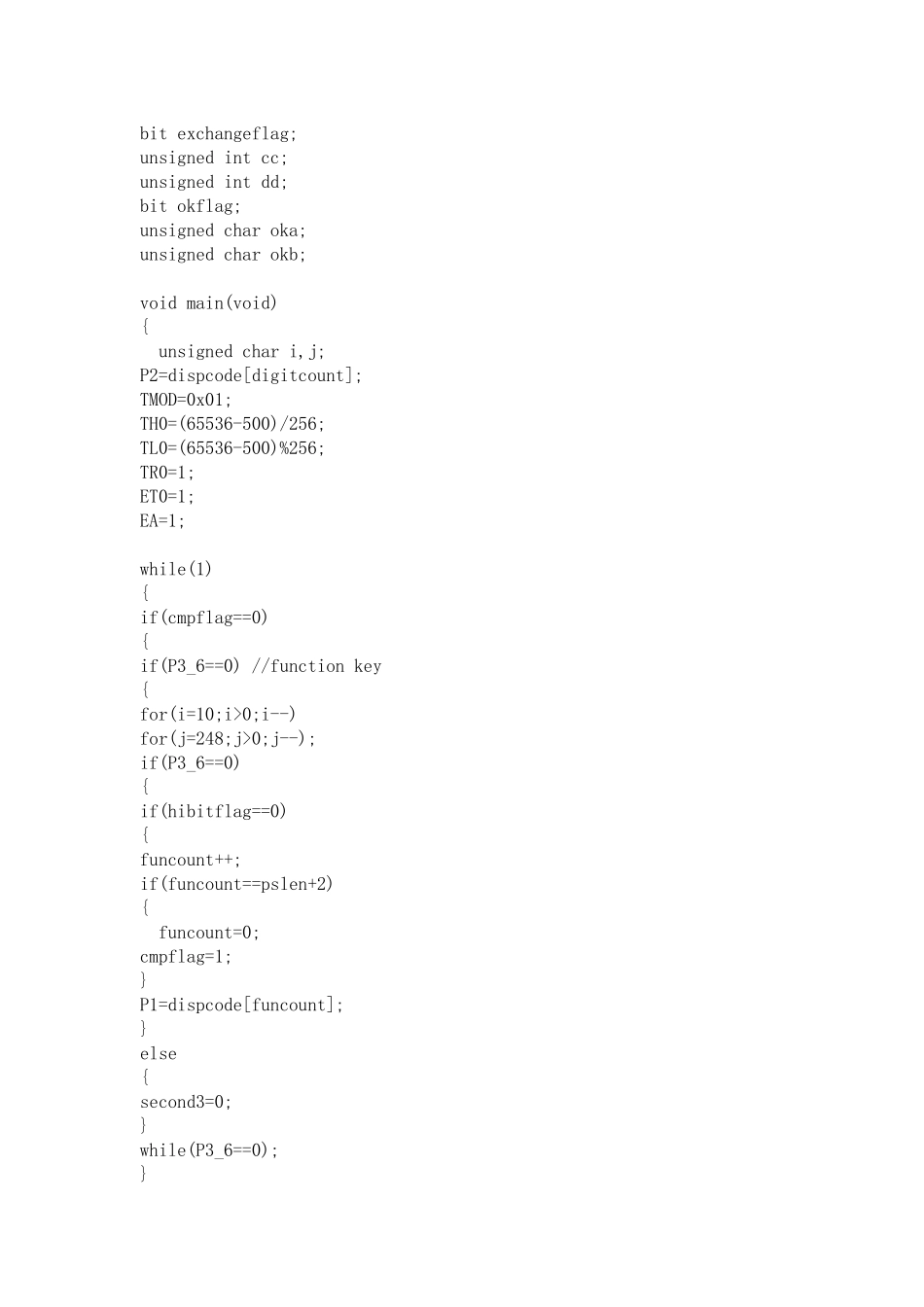

32． 电子密码锁设计 1．实验任务 根据设定好的密码，采用二个按键实现密码的输入功能，当密码输入正确之后，锁就打开，如果输入的三次的密码不正确，就锁定按键 3 秒钟，同时发现报警声，直到没有按键按下 3 种后，才打开按键锁定功能；否则在 3 秒钟内仍有按键按下，就重新锁定按键 3 秒时间并报警。 2．电路原理图 图 4.32.1 3．系统板上硬件连线 （1）． 把“单片机系统”区域中的 P0.0/AD0 用导线连接到“音频放大模块”区域中的 SPK IN 端子上； （2）． 把“音频放大模块”区域中的 SPK OUT 端子接喇叭和； （3）． 把“单片机系统”区域中的 P2.0/A8－P2.7/A15 用 8 芯排线连接到“四路静态数码显示”区域中的任一个 ABCDEFGH 端子上； （4）． 把“单片机系统“区域中的 P1.0 用导线连接到“八路发光二极管模块”区域中的 L1 端子上； （5）． 把“单片机系统”区域中的 P3.6/WR、P3.7/RD 用导线连接到“独立式键盘”区域中的 SP1 和 SP2 端子上； 4．程序设计内容 （1）． 密码的设定，在此程序中密码是固定在程序存储器 ROM 中，假设预设的密码为“12345”共 5 位密码。 （2）． 密码的输入问题： 由于采用两个按键来完成密码的输入，那么其中一个按键为功能键，另一个按键为数字键。在输入过程中，首先输入密码的长度，接着根据密码的长度输入密码的位数，直到所有长度的密码都已经输入完毕；或者输入确认功能键之后，才能完成密码的输入过程。进入密码的判断比较处理状态并给出相应的处理过程。 （3）． 按键禁止功能：初始化时，是允许按键输入密码，当有按键按下并开始进入按键识别状态时，按键禁止功能被激活，但启动的状态在 3 次密码输入不正确的情况下发生的。 5．C 语言源程序#include unsigned char code ps[]={1,2,3,4,5};unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40}; unsigned char pslen=9;unsigned char templen;unsigned char digit;unsigned char funcount;unsigned char digitcount;unsigned char psbuf[9];bit cmpflag;bit hibitflag;bit errorflag;bit rightflag;unsigned int second3;unsigned int aa;unsigned int bb;bit alarmflag;bit exchangeflag;unsigned int cc;unsigned int dd;bit okflag;unsigned char oka;unsigned char ...
