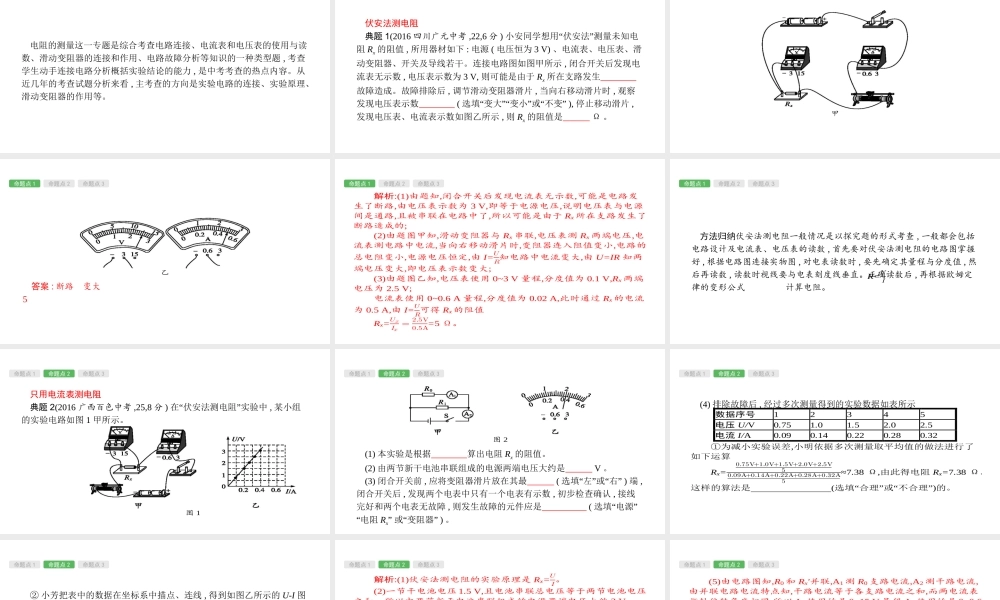

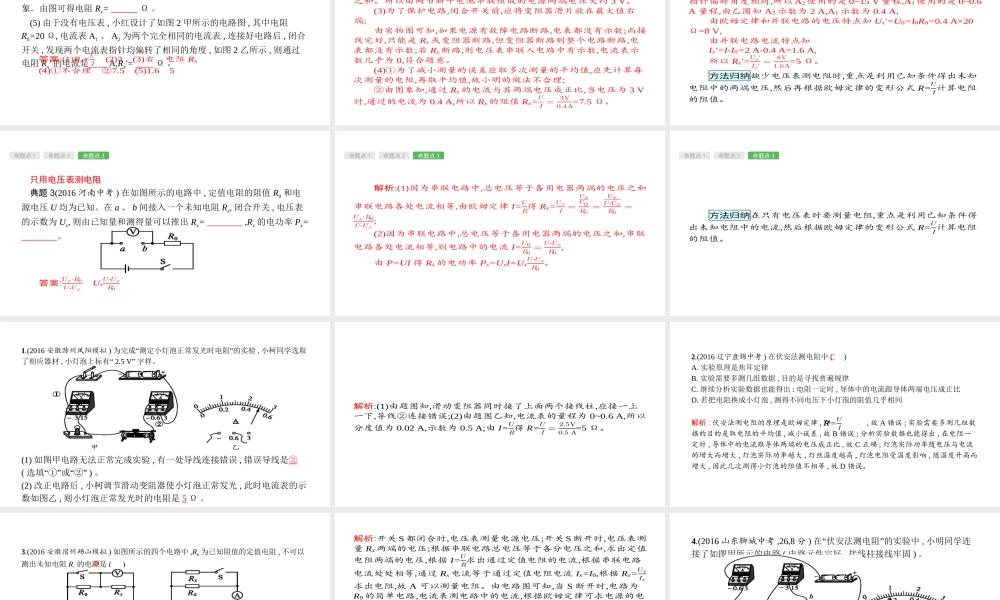

专项突破 ( 四 ) 电阻的测量电阻的测量这一专题是综合考查电路连接、电流表和电压表的使用与读数、滑动变阻器的连接和作用、电路故障分析等知识的一种类型题 , 考查学生动手连接电路分析概括实验结论的能力 , 是中考考查的热点内容。从近几年的考查试题分析来看 , 主考查的方向是实验电路的连接、实验原理、滑动变阻器的作用等。命题点 1命题点 2命题点 3伏安法测电阻典题 1(2016 四川广元中考 ,22,6 分 ) 小安同学想用“伏安法”测量未知电阻 Rx 的阻值 , 所用器材如下 : 电源 ( 电压恒为 3 V) 、电流表、电压表、滑动变阻器、开关及导线若干。连接电路图如图甲所示 , 闭合开关后发现电流表无示数 , 电压表示数为 3 V, 则可能是由于 Rx 所在支路发生 故障造成。故障排除后 , 调节滑动变阻器滑片 , 当向右移动滑片时 , 观察发现电压表示数 ( 选填“变大”“变小”或“不变” ), 停止移动滑片 ,发现电压表、电流表示数如图乙所示 , 则 Rx 的阻值是 Ω 。 命题点 1命题点 2命题点 3 甲 命题点 1命题点 2命题点 3 乙 答案 : 断路 变大 5 命题点 1命题点 2命题点 3解析:(1)由题知,闭合开关后发现电流表无示数,可能是电路发生了断路,由电压表示数为 3 V,即等于电源电压,说明电压表与电源间是通路,且被串联在电路中了,所以可能是由于 Rx 所在支路发生了断路造成的; (2)由题图甲知,滑动变阻器与 Rx 串联,电压表测 Rx 两端电压,电流表测电路中电流,当向右移动滑片时,变阻器连入阻值变小,电路的总电阻变小,电源电压恒定,由 I=𝑈𝑅知电路中电流变大,由 U=IR 知两端电压变大,即电压表示数变大; (3)由题图乙知,电压表使用 0~3 V 量程,分度值为 0.1 V,Rx 两端电压为 2.5 V; 电流表使用 0~0.6 A 量程,分度值为 0.02 A,此时通过 Rx 的电流为 0.5 A,由 I=𝑈𝑅可得 Rx 的阻值 Rx=𝑈𝑥𝐼𝑥 = 2.5V0.5A=5 Ω。 命题点 1命题点 2命题点 3方法归纳伏安法测电阻一般情况是以探究题的形式考查 , 一般都会包括电路设计及电流表、电压表的读数 , 首先要对伏安法测电阻的电路图掌握好 , 根据电路图连接实物图 , 对电表读数时 , 要先确定其量程与分度值 , 然后再读数 , 读数时视线要与电表刻度线垂直。正确读数后 , 再根据欧姆定律的变形公式 计算电阻。R=𝑈𝐼 命题点 1命题点 2命题点 3只用电流表测电阻典题 2(2016 广西百色...
