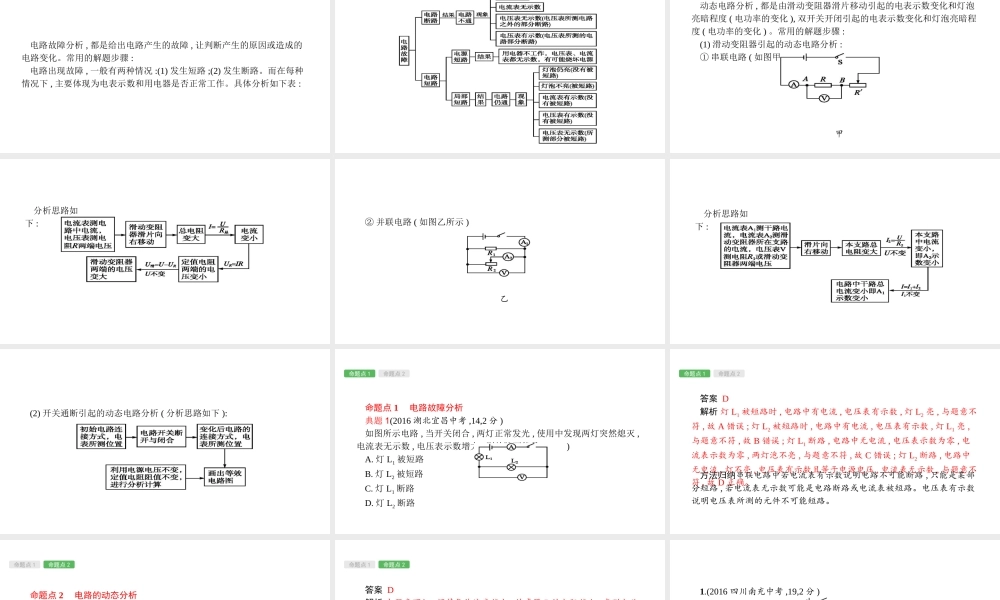

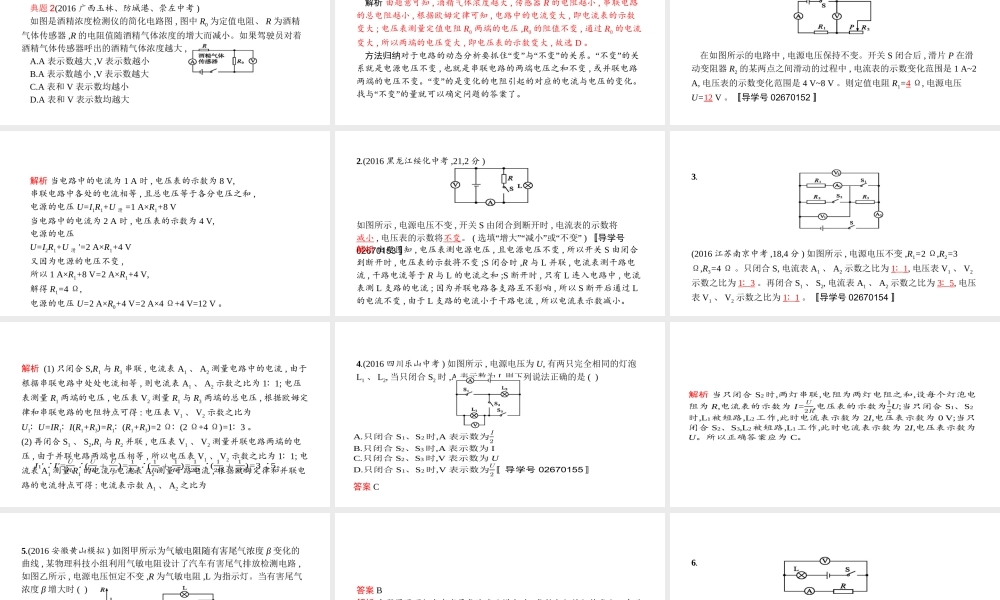

专项突破 ( 五 ) 电路故障与动态分析电路故障分析 , 都是给出电路产生的故障 , 让判断产生的原因或造成的电路变化。常用的解题步骤 :电路出现故障 , 一般有两种情况 :(1) 发生短路 ;(2) 发生断路。而在每种情况下 , 主要体现为电表示数和用电器是否正常工作。具体分析如下表 :动态电路分析 , 都是由滑动变阻器滑片移动引起的电表示数变化和灯泡亮暗程度 ( 电功率的变化 ), 双开关开闭引起的电表示数变化和灯泡亮暗程度 ( 电功率的变化 ) 。常用的解题步骤 :(1) 滑动变阻器引起的动态电路分析 :① 串联电路 ( 如图甲所示 )甲分析思路如下 : ② 并联电路 ( 如图乙所示 )乙分析思路如下 : (2) 开关通断引起的动态电路分析 ( 分析思路如下 ):命题点 1命题点 2命题点 1 电路故障分析典题 1(2016 湖北宜昌中考 ,14,2 分 )如图所示电路 , 当开关闭合 , 两灯正常发光 , 使用中发现两灯突然熄灭 ,电流表无示数 , 电压表示数增大 , 则故障可能是 ( )A. 灯 L1 被短路B. 灯 L2 被短路C. 灯 L1 断路D. 灯 L2 断路命题点 1命题点 2答案 D解析 灯 L1 被短路时 , 电路中有电流 , 电压表有示数 , 灯 L2 亮 , 与题意不符 , 故 A 错误 ; 灯 L2 被短路时 , 电路中有电流 , 电压表有示数 , 灯 L1 亮 ,与题意不符 , 故 B 错误 ; 灯 L1 断路 , 电路中无电流 , 电压表示数为零 , 电流表示数为零 , 两灯泡不亮 , 与题意不符 , 故 C 错误 ; 灯 L2 断路 , 电路中无电流 , 灯不亮 , 电压表有示数且等于电源电压 , 电流表无示数 , 与题意不符 , 故 D 正确。方法归纳串联电路中若电流表有示数说明电路不可能断路 , 只能是某部分短路 , 若电流表无示数可能是电路断路或电流表被短路。电压表有示数说明电压表所测的元件不可能短路。命题点 1命题点 2命题点 2 电路的动态分析典题 2(2016 广西玉林、防城港、崇左中考 )如图是酒精浓度检测仪的简化电路图 , 图中 R0 为定值电阻、 R 为酒精气体传感器 ,R 的电阻值随酒精气体浓度的增大而减小。如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大 , 那么 ( )A.A 表示数越大 ,V 表示数越小B.A 表示数越小 ,V 表示数越大C.A 表和 V 表示数均越小D.A 表和 V 表示数均越大命题点 1命题点 2答案 D解析 由题意可知 , 酒精气体浓度越...
