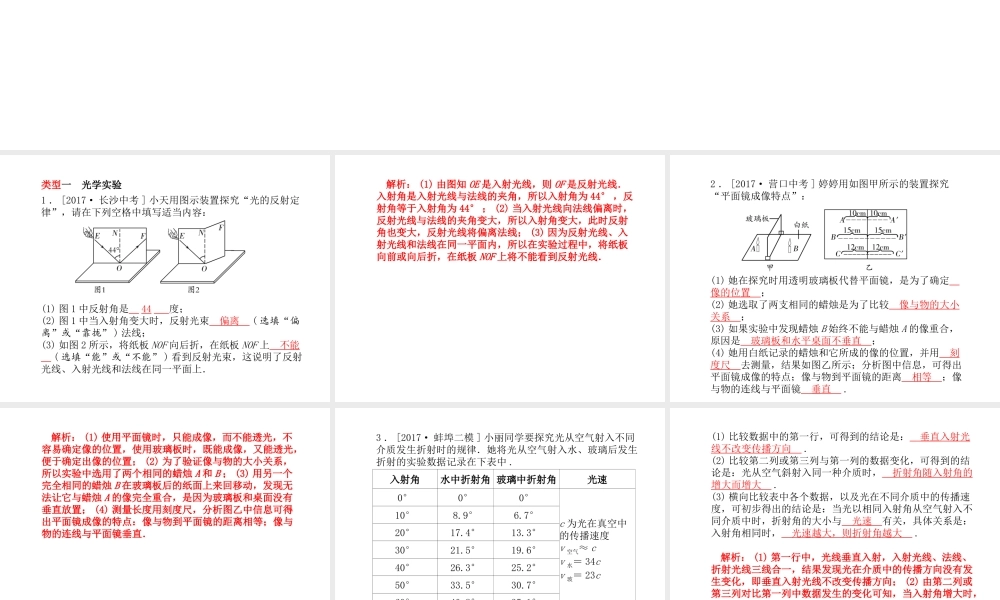

专题二 实验题类型一 光学实验1 ． [2017· 长沙中考 ] 小天用图示装置探究“光的反射定律”，请在下列空格中填写适当内容： (1) 图 1 中反射角是 44 度；(2) 图 1 中当入射角变大时，反射光束 偏离 ( 选填“偏离”或“靠拢” ) 法线；(3) 如图 2 所示，将纸板 NOF 向后折，在纸板 NOF 上 不能 ( 选填“能”或“不能” ) 看到反射光束，这说明了反射光线、入射光线和法线在同一平面上．解析： (1) 由图知 OE 是入射光线，则 OF 是反射光线．入射角是入射光线与法线的夹角，所以入射角为 44° ，反射角等于入射角为 44° ； (2) 当入射光线向法线偏离时，反射光线与法线的夹角变大，所以入射角变大，此时反射角也变大，反射光线将偏离法线； (3) 因为反射光线、入射光线和法线在同一平面内，所以在实验过程中，将纸板向前或向后折，在纸板 NOF 上将不能看到反射光线．2 ． [2017· 营口中考 ] 婷婷用如图甲所示的装置探究“平面镜成像特点”：(1) 她在探究时用透明玻璃板代替平面镜，是为了确定 像的位置 ；(2) 她选取了两支相同的蜡烛是为了比较 像与物的大小关系 ；(3) 如果实验中发现蜡烛 B 始终不能与蜡烛 A 的像重合，原因是 玻璃板和水平桌面不垂直 ；(4) 她用白纸记录的蜡烛和它所成的像的位置，并用 刻度尺 去测量，结果如图乙所示；分析图中信息，可得出平面镜成像的特点；像与物到平面镜的距离 相等 ；像与物的连线与平面镜 垂直 .解析： (1) 使用平面镜时，只能成像，而不能透光，不容易确定像的位置，使用玻璃板时，既能成像，又能透光，便于确定出像的位置； (2) 为了验证像与物的大小关系，所以实验中选用了两个相同的蜡烛 A 和 B ； (3) 用另一个完全相同的蜡烛 B 在玻璃板后的纸面上来回移动，发现无法让它与蜡烛 A 的像完全重合，是因为玻璃板和桌面没有垂直放置； (4) 测量长度用刻度尺，分析图乙中信息可得出平面镜成像的特点：像与物到平面镜的距离相等；像与物的连线与平面镜垂直．3 ． [2017· 蚌埠二模 ] 小丽同学要探究光从空气射入不同介质发生折射时的规律．她将光从空气射入水、玻璃后发生折射的实验数据记录在下表中 .入射角水中折射角 玻璃中折射角光速0°0°0°c 为光在真空中的传播速度v 空气≈ cv 水＝ 34cv 玻＝ 23c10°8.9°6.7°20°17.4°13.3°30°21.5°19.6°40°26.3°25.2°50°33.5°30.7°60...
