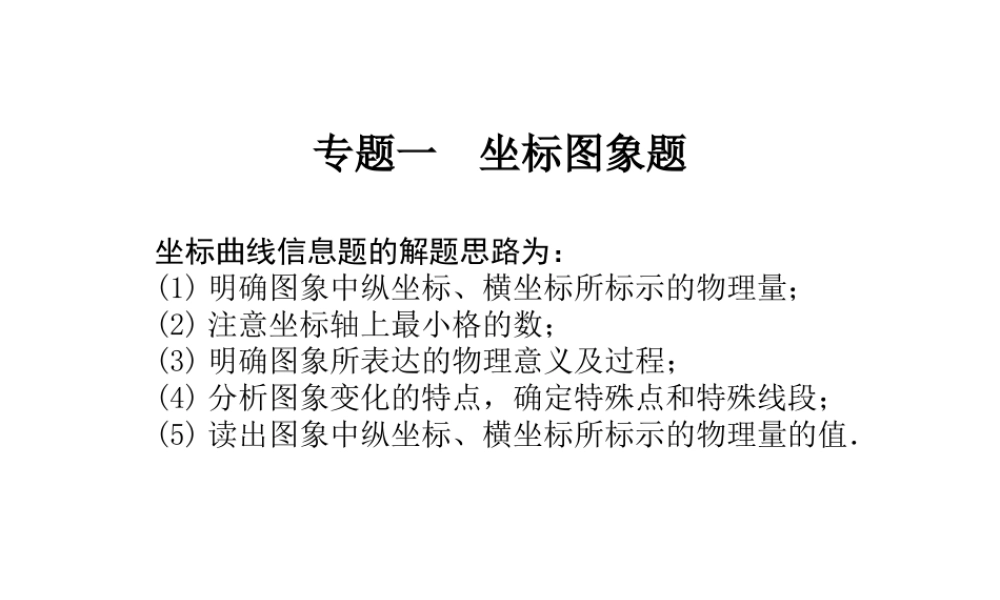

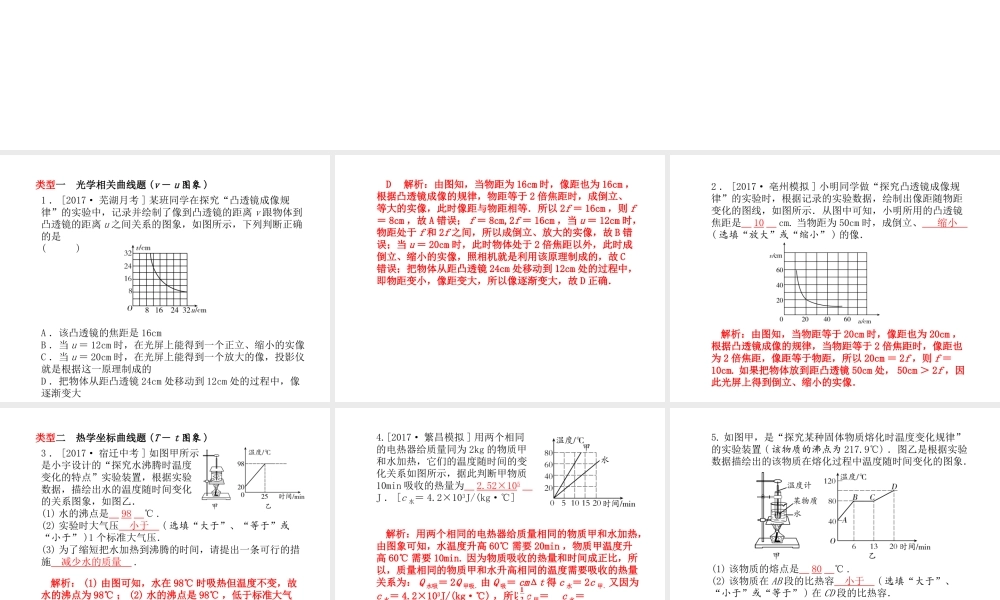

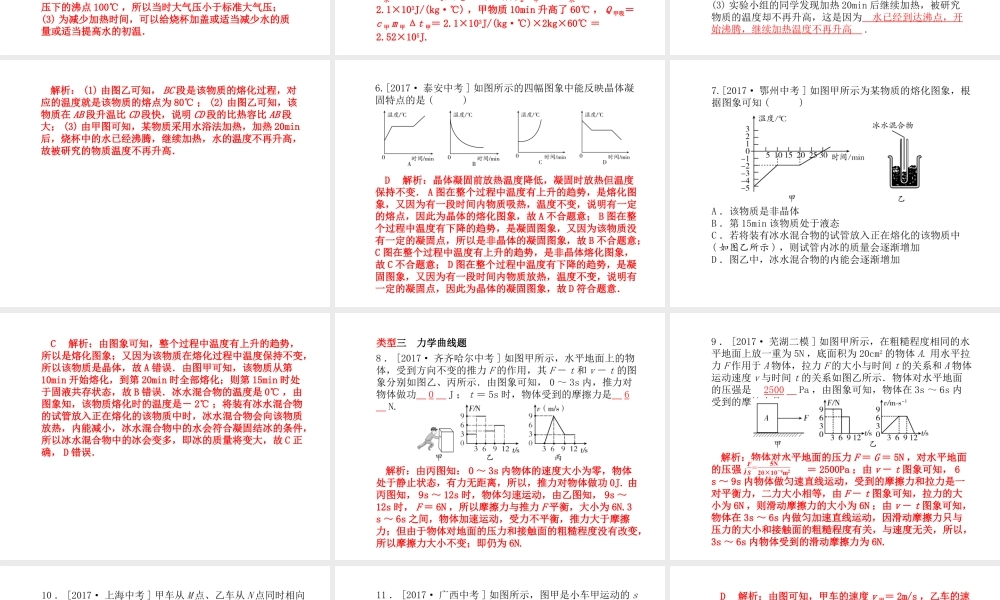

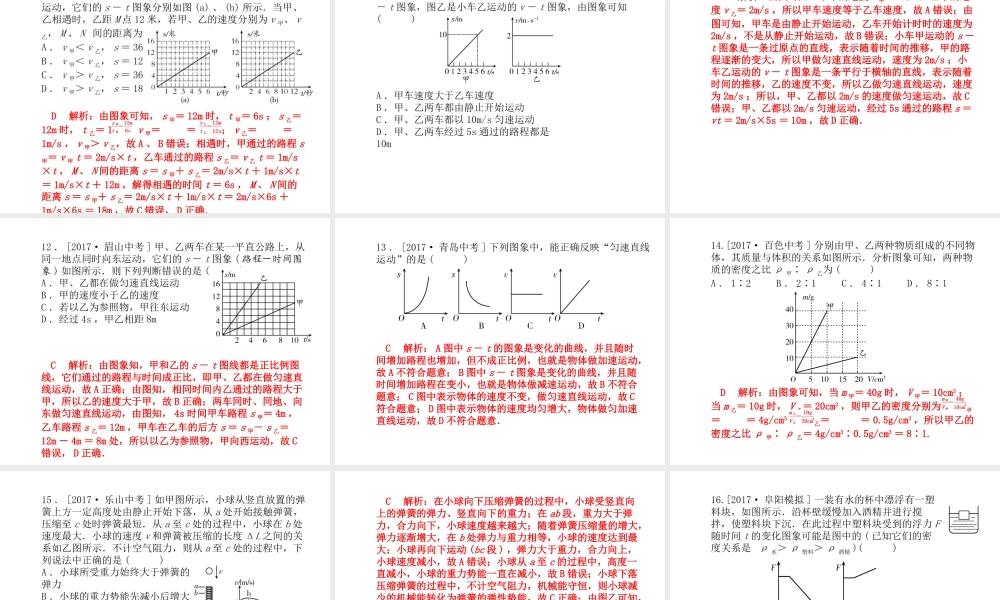

专题一 坐标图象题坐标曲线信息题的解题思路为：(1) 明确图象中纵坐标、横坐标所标示的物理量；(2) 注意坐标轴上最小格的数；(3) 明确图象所表达的物理意义及过程；(4) 分析图象变化的特点，确定特殊点和特殊线段；(5) 读出图象中纵坐标、横坐标所标示的物理量的值．类型一 光学相关曲线题 (v － u 图象 )1 ． [2017· 芜湖月考 ] 某班同学在探究“凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离 v 跟物体到凸透镜的距离 u 之间关系的图象，如图所示，下列判断正确的是( ) A ．该凸透镜的焦距是 16cmB ．当 u ＝ 12cm 时，在光屏上能得到一个正立、缩小的实像C ．当 u ＝ 20cm 时，在光屏上能得到一个放大的像，投影仪就是根据这一原理制成的D ．把物体从距凸透镜 24cm 处移动到 12cm 处的过程中，像逐渐变大D 解析：由图知，当物距为 16cm 时，像距也为 16cm ，根据凸透镜成像的规律，物距等于 2 倍焦距时，成倒立、等大的实像，此时像距与物距相等．所以 2f ＝ 16cm ，则 f＝ 8cm ，故 A 错误； f ＝ 8cm,2f ＝ 16cm ，当 u ＝ 12cm 时，物距处于 f 和 2f 之间，所以成倒立、放大的实像，故 B 错误；当 u ＝ 20cm 时，此时物体处于 2 倍焦距以外，此时成倒立、缩小的实像，照相机就是利用该原理制成的，故 C错误；把物体从距凸透镜 24cm 处移动到 12cm 处的过程中，即物距变小，像距变大，所以像逐渐变大，故 D 正确．2 ． [2017· 亳州模拟 ] 小明同学做“探究凸透镜成像规律”的实验时，根据记录的实验数据，绘制出像距随物距变化的图线，如图所示．从图中可知，小明所用的凸透镜焦距是 10 cm. 当物距为 50cm 时，成倒立、 缩小 ( 选填“放大”或“缩小” ) 的像．解析：由图知，当物距等于 20cm 时，像距也为 20cm ，根据凸透镜成像的规律，当物距等于 2 倍焦距时，像距也为 2 倍焦距，像距等于物距，所以 20cm ＝ 2f ，则 f ＝10cm. 如果把物体放到距凸透镜 50cm 处， 50cm ＞ 2f ，因此光屏上得到倒立、缩小的实像．类型二 热学坐标曲线题 (T － t 图象 )3 ． [2017· 宿迁中考 ] 如图甲所示，是小宇设计的“探究水沸腾时温度变化的特点”实验装置，根据实验数据，描绘出水的温度随时间变化的关系图象，如图乙．(1) 水的沸点是 98 ℃ .(2) 实验时大气压 小于 ( 选填“大于”、“...
