安徽省中考物理 专题突破（十）动态电路复习课件-人教版初中九年级全册物理课件

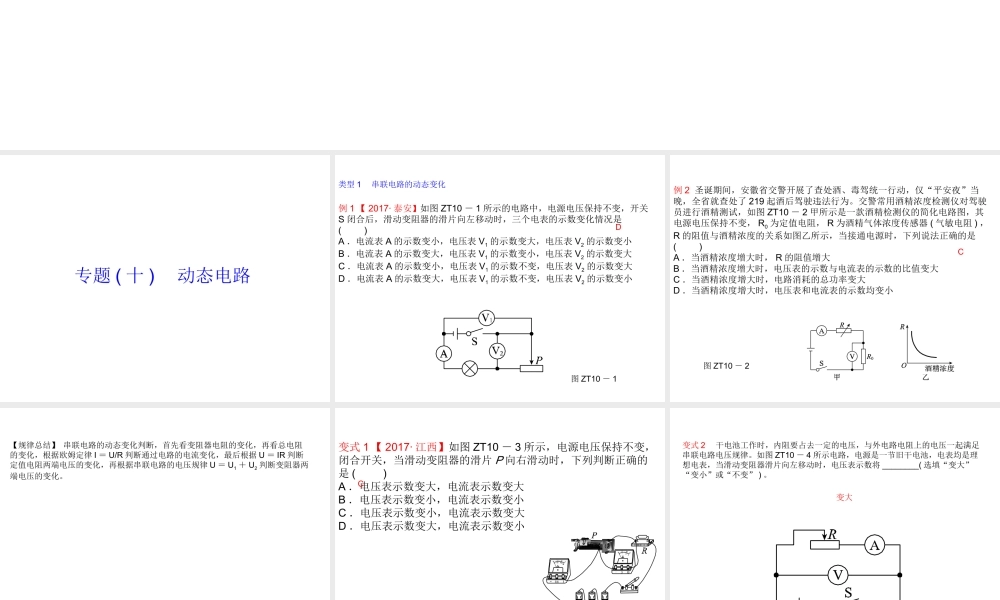

专题突破方案专题 ( 十 ) 动态电路专题 ( 十 ) 动态电路专题 ( 十 ) 动态电路专题 ( 十 ) 动态电路类型 1 串联电路的动态变化例 1 【 2017· 泰安】如图 ZT10 － 1 所示的电路中，电源电压保持不变，开关S 闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是( )A ．电流表 A 的示数变小，电压表 V1 的示数变大，电压表 V2 的示数变小B ．电流表 A 的示数变大，电压表 V1 的示数变小，电压表 V2 的示数变大C ．电流表 A 的示数变小，电压表 V1 的示数不变，电压表 V2 的示数变大D ．电流表 A 的示数变大，电压表 V1 的示数不变，电压表 V2 的示数变小图 ZT10 － 1D专题 ( 十 ) 动态电路例 2 圣诞期间，安徽省交警开展了查处酒、毒驾统一行动，仅“平安夜”当晚，全省就查处了 219 起酒后驾驶违法行为。交警常用酒精浓度检测仪对驾驶员进行酒精测试，如图 ZT10 － 2 甲所示是一款酒精检测仪的简化电路图，其电源电压保持不变， R0 为定值电阻， R 为酒精气体浓度传感器 ( 气敏电阻 ) ，R 的阻值与酒精浓度的关系如图乙所示，当接通电源时，下列说法正确的是( )A ．当酒精浓度增大时， R 的阻值增大B ．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C ．当酒精浓度增大时，电路消耗的总功率变大D ．当酒精浓度增大时，电压表和电流表的示数均变小图 ZT10 － 2C专题 ( 十 ) 动态电路【规律总结】 串联电路的动态变化判断，首先看变阻器电阻的变化，再看总电阻的变化，根据欧姆定律 I ＝ U/R 判断通过电路的电流变化，最后根据 U ＝ IR 判断定值电阻两端电压的变化，再根据串联电路的电压规律 U ＝ U1 ＋ U2 判断变阻器两端电压的变化。专题 ( 十 ) 动态电路变式 1 【 2017· 江西】如图 ZT10 － 3 所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片 P 向右滑动时，下列判断正确的是 ( )A ．电压表示数变大，电流表示数变大B ．电压表示数变小，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表示数变大，电流表示数变小图 ZT10 － 3 C专题 ( 十 ) 动态电路变式 2 干电池工作时，内阻要占去一定的电压，与外电路电阻上的电压一起满足串联电路电压规律。如图 ZT10 － 4 所示电路，电源是一节旧干电池，电表均是理想电表，当滑动变阻器滑片向左移动时，电压表...
