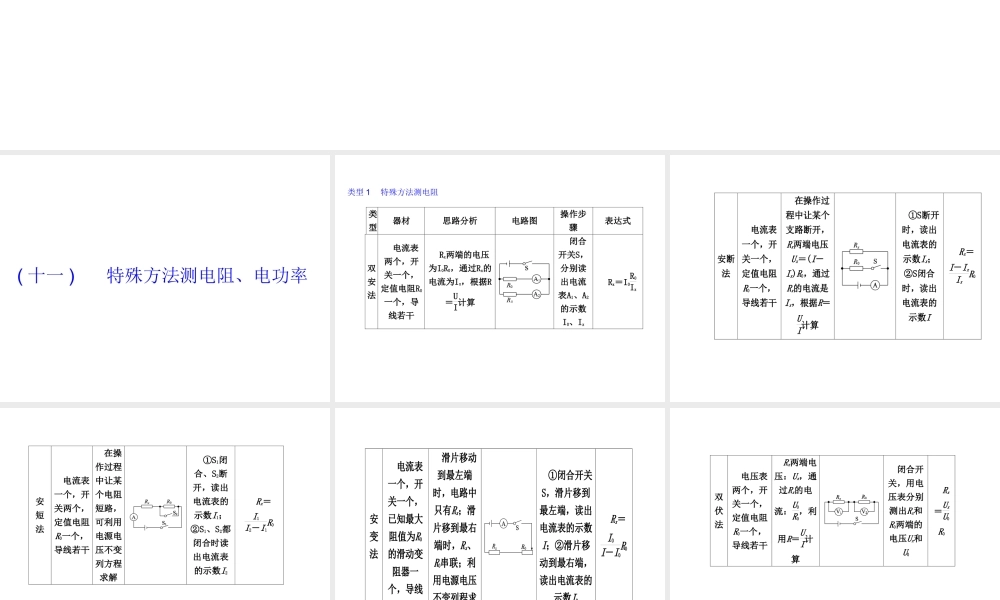

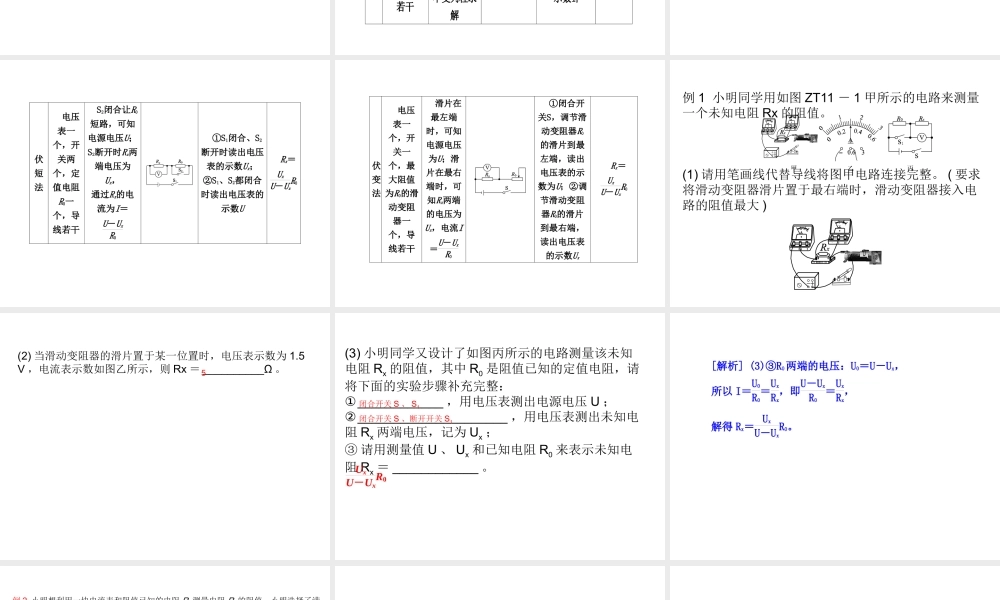

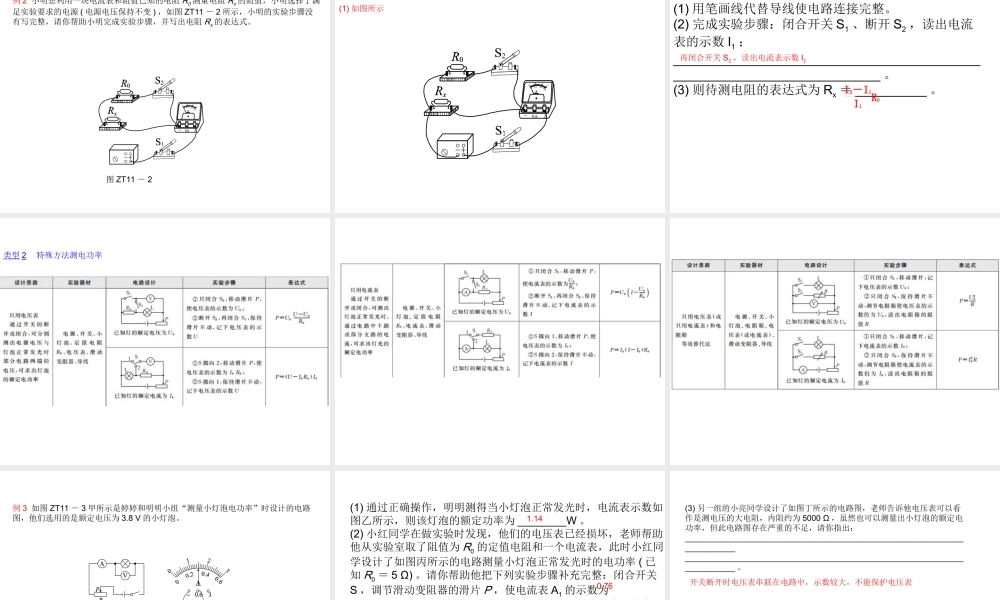

专题突破方案( 十一 ) 特殊方法测电阻、电功率( 十一 ) 特殊方法测电阻、电功率( 十一 ) 特殊方法测电阻、电功率( 十一 ) 特殊方法测电阻、电功率类型 1 特殊方法测电阻类型 器材 思路分析 电路图 操作步骤 表达式 双安法 电流表两个，开关一个，定值电阻R0一个，导线若干 Rx两端的电压为I0R0，通过Rx的电流为Ix，根据R＝UI计算 闭合开关S，分别读出电流表A1、A2的示数I0、Ix Rx＝I0R0Ix ( 十一 ) 特殊方法测电阻、电功率安断法 电流表一个，开关一个，定值电阻R0一个，导线若干 在操作过程中让某个支路断开，Rx两端电压Ux＝(I－Ix)R0，通过Rx的电流是Ix，根据R＝UI计算 ①S断开时，读出电流表的示数Ix；②S闭合时，读出电流表的示数I Rx＝I－IxIx R0 ( 十一 ) 特殊方法测电阻、电功率安短法 电流表一个，开关两个，定值电阻R0一个，导线若干 在操作过程中让某个电阻短路，可利用电源电压不变列方程求解 ①S1闭合、S2断开，读出电流表的示数I1； ②S1、S2都闭合时读出电流表的示数I2 Rx＝I1I2－I1R0 ( 十一 ) 特殊方法测电阻、电功率安变法 电流表一个，开关一个，已知最大阻值为R0的滑动变阻器一个，导线若干 滑片移动到最左端时，电路中只有Rx；滑片移到最右端时，Rx、R0串联；利用电源电压不变列程求解 ①闭合开关S，滑片移到最左端，读出电流表的示数I；②滑片移动到最右端，读出电流表的示数I0 Rx＝I0I－I0R0 ( 十一 ) 特殊方法测电阻、电功率双伏法 电压表两个，开关一个，定值电阻R0一个，导线若干 Rx两端电压：Ux，通过Rx的电流：U0R0，利用R＝UI计算 闭合开关，用电压表分别测出Rx和R0两端的电压Ux和U0 Rx＝UxU0R0 ( 十一 ) 特殊方法测电阻、电功率伏短法 电压表一个，开关两个，定值电阻R0一个，导线若干 S2闭合让R0短路，可知电源电压U；S2断开时Rx两端电压为Ux， 通过Rx的电流为I＝U－UxR0 ①S1闭合、S2断开时读出电压表的示数Ux； ②S1、S2都闭合时读出电压表的示数U Rx＝UxU－UxR0 ( 十一 ) 特殊方法测电阻、电功率伏变法 电压表一个，开关一个，最大阻值为R0的滑动变阻器一个，导线若干 滑片在最左端时，可知电源电压为U；滑片在最右端时，可知Rx两端的电压为Ux，电流I＝U－UxR0 ①闭合开关S，调节滑动变阻器R0的滑片到最左端，读出电压表的示数为U；②调节滑动变阻器R0的滑片到最右端，读出电压表的示数Ux Rx＝UxU－UxR0 ( 十一 ) 特殊方法测电...
