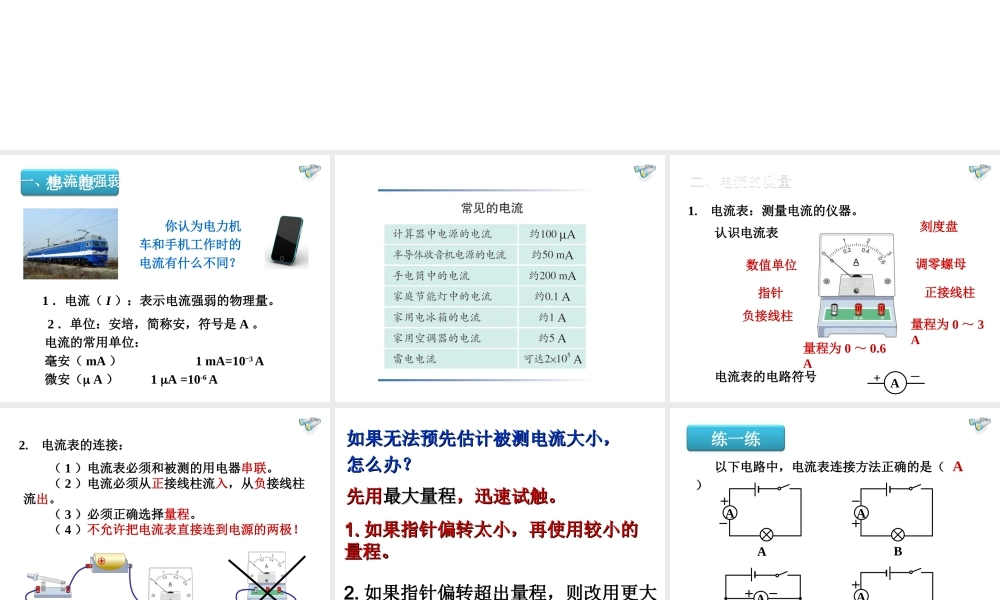

电流的测量 第十五章 第４节想一想 1 ．电流（ I ）：表示电流强弱的物理量
2 ．单位：安培，简称安，符号是 A
电流的常用单位： 毫安（ mA ） 1 mA=10-3 A 微安（ A ） 1 A =10-6 A 你认为电力机车和手机工作时的电流有什么不同
一、电流的强弱一、电流的强弱刻度盘数值单位指针调零螺母正接线柱负接线柱量程为 0 ～ 0
6 A量程为 0 ～ 3 A1
电流表：测量电流的仪器
A+－二、电流的测量二、电流的测量 认识电流表 电流表的电路符号2
电流表的连接： （ 1 ）电流表必须和被测的用电器串联
（ 2 ）电流必须从正接线柱流入，从负接线柱流出
（ 3 ）必须正确选择量程
（ 4 ）不允许把电流表直接连到电源的两极
如果无法预先估计被测电流大小，如果无法预先估计被测电流大小，怎么办
先用先用最大量程最大量程，迅速试触
如果指针偏转太小，再使用较小的如果指针偏转太小，再使用较小的量程
如果指针偏转超出量程，则改用更大量程的电流表 以下电路中，电流表连接方法正确的是（ ） AAAABAACD练一练3

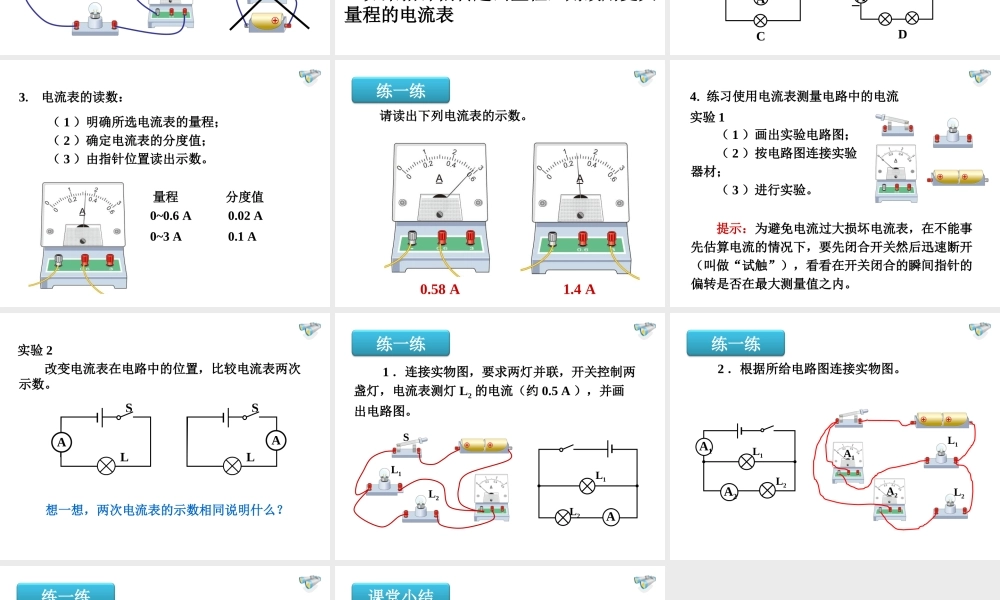

电流表的读数： （ 1 ）明确所选电流表的量程； （ 2 ）确定电流表的分度值； （ 3 ）由指针位置读出示数
6 A0~3 A0
1 A量程分度值 请读出下列电流表的示数
4 A练一练4
练习使用电流表测量电路中的电流 （ 1 ）画出实验电路图； （ 2 ）按电路图连接实验器材； （ 3 ）进行实验
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内
实验 1SLASLA实验 2 改变电流表在电路中的位置，比较电流表两次示数
想一想，两次电流表
