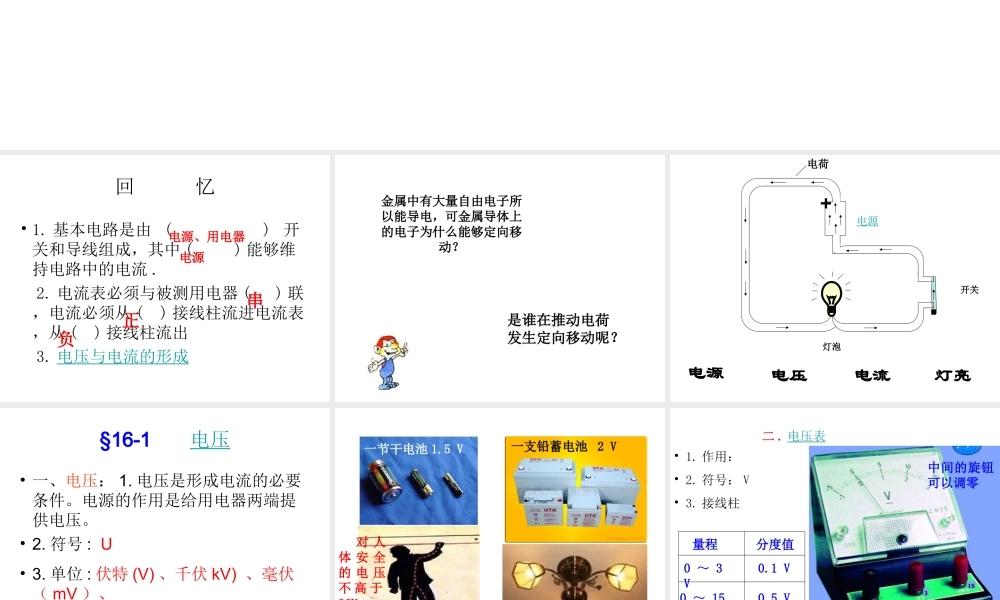

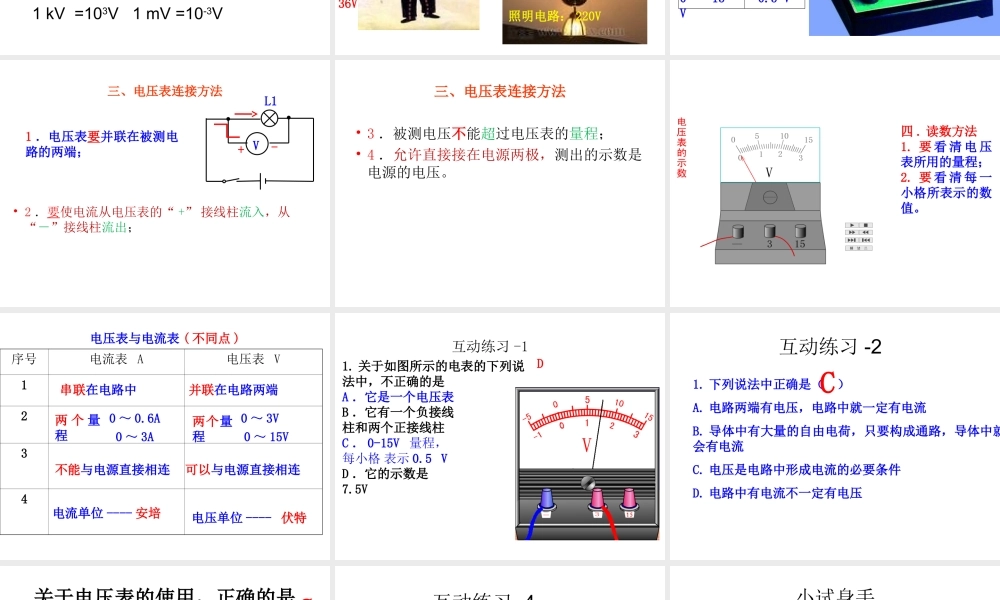

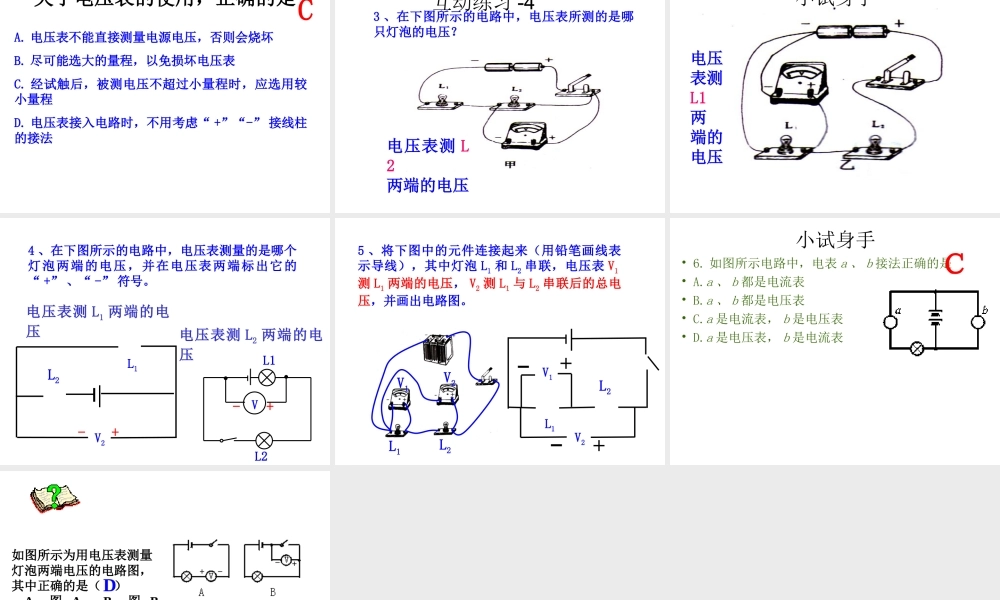

16.1 电 压回 忆• 1. 基本电路是由 ( ) 开关和导线组成，其中 ( ) 能够维持电路中的电流 . 2. 电流表必须与被测用电器 ( ) 联，电流必须从 ( ) 接线柱流进电流表，从 ( ) 接线柱流出 3. 电压与电流的形成电源、用电器电源正负串金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？开关电源灯泡电荷+灯亮电流电压电源§16-1 电压• 一、电压： 1. 电压是形成电流的必要条件。电源的作用是给用电器两端提供电压。• 2. 符号 : U• 3. 单位 : 伏特 (V) 、千伏 kV) 、毫伏（ mV ）、1 kV =103V 1 mV =10-3V一节干电池 1.5 V照明电路： 220V 对 人体 安 全的 电 压 不 高 于36V一支铅蓄电池 2 V二 . 电压表• 1. 作用：• 2. 符号： V• 3. 接线柱量程分度值0 ～ 3 V0 ～ 15 V0.1 V0.5 V中间的旋钮可以调零三、电压表连接方法• 2 ．要使电流从电压表的“ +” 接线柱流入，从“－”接线柱流出；1 ．电压表要并联在被测电路的两端；L1V+-三、电压表连接方法• 3 ．被测电压不能超过电压表的量程；• 4 ．允许直接接在电源两极，测出的示数是电源的电压。二 . 电压的测量——电压表四 . 读数方法1. 要 看 清 电 压表所用的量程；2. 要 看 清 每 一小格所表示的数值。序号电流表 A电压表 V12 34并联在电路两端可以与电源直接相连不能与电源直接相连 0 ～ 3V 0 ～ 15V两个量程串联在电路中两 个 量程0 ～ 0.6A0 ～ 3A电压表与电流表 ( 不同点 )电流单位 ---- 安培电压单位 ---- 伏特1. 关于如图所示的电表的下列说法中，不正确的是A ．它是一个电压表B ．它有一个负接线柱和两个正接线柱 C ． 0-15V 量程， 每小格 表示 0.5 VD ．它的示数是7.5V D互动练习 -11. 下列说法中正确是（ ）A. 电路两端有电压，电路中就一定有电流B. 导体中有大量的自由电荷，只要构成通路，导体中就会有电流C. 电压是电路中形成电流的必要条件D. 电路中有电流不一定有电压C互动练习 -2A. 电压表不能直接测量电源电压，否则会烧坏B. 尽可能选大的量程，以免损坏电压表C. 经试触后，被测电压不超过小量程时，应选用较小量程D. 电压表接入电路时，不用考虑“ +”“-” 接线柱的接法C关于电压表的使用，正确的是3 、在下图所示的电路中，电压表所测的是哪只灯泡的...
