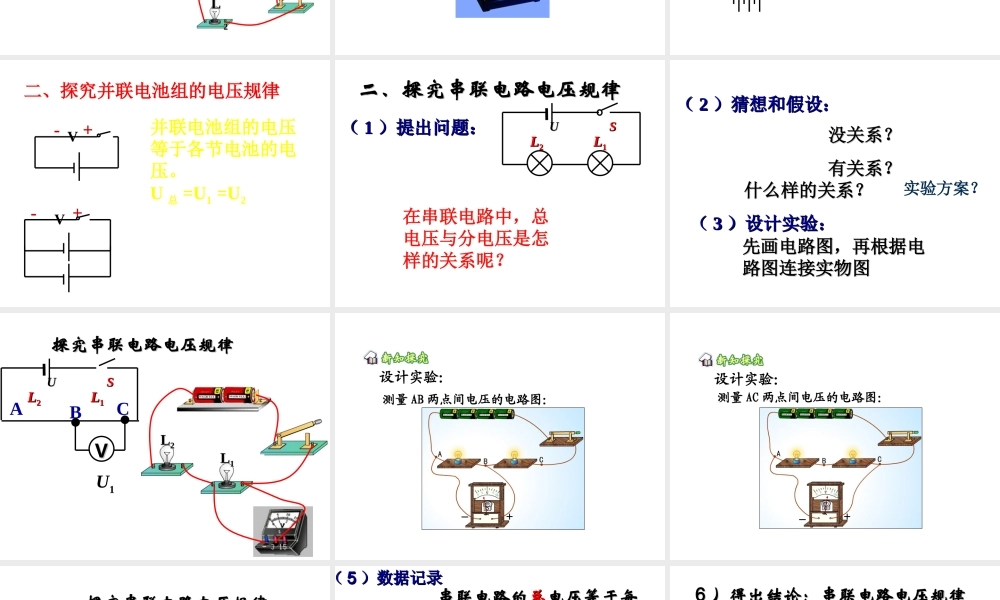

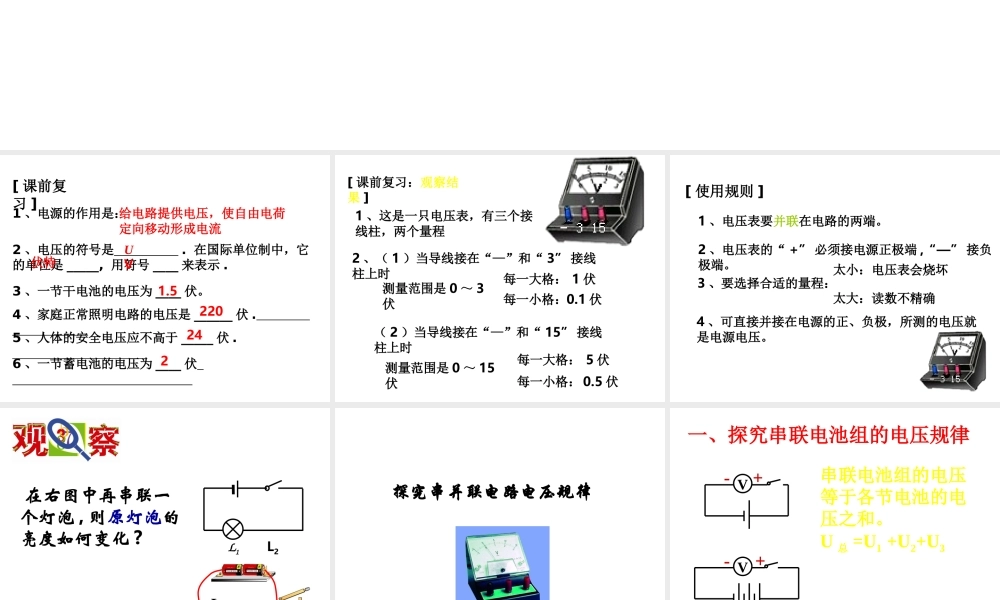

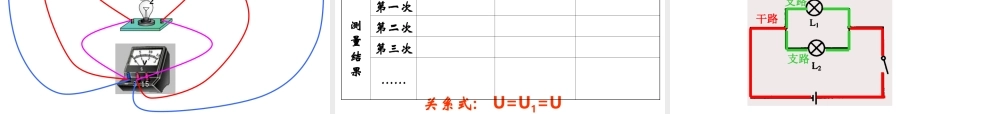

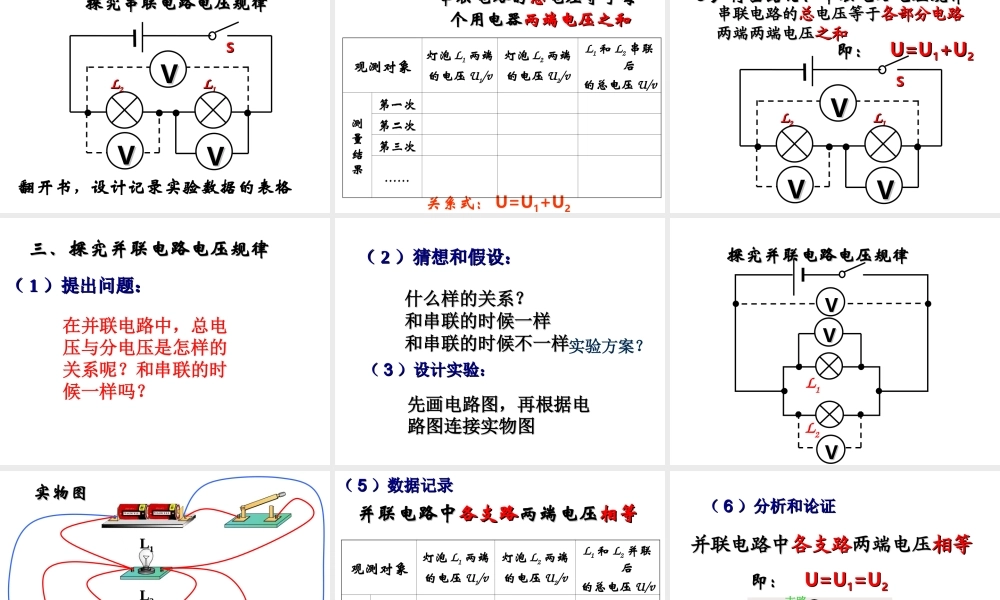

16.2 、串并联电路中电压的规律[ 课前复习 ]1 、电源的作用是：2 、电压的符号是 . 在国际单位制中，它的单位是 _____, 用符号 ____ 来表示 .3 、一节干电池的电压为 ____ 伏。4 、家庭正常照明电路的电压是 ______ 伏 . 5 、人体的安全电压应不高于 _____ 伏 . 6 、一节蓄电池的电压为 ____ 伏 给电路提供电压，使自由电荷定向移动形成电流U伏特V1.5220242[ 课前复习：观察结果 ]1 、这是一只电压表，有三个接线柱，两个量程2 、（ 1 ）当导线接在“—”和“ 3” 接线柱上时测量范围是 0 ～ 3伏每一大格： 1 伏每一小格：0.1 伏（ 2 ）当导线接在“—”和“ 15” 接线柱上时测量范围是 0 ～ 15伏每一大格：每一小格：5 伏0.5 伏[ 使用规则 ]1 、电压表要并联在电路的两端。2 、电压表的“ +” 必须接电源正极端 ,“—” 接负极端。3 、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4 、可直接并接在电源的正、负极，所测的电压就是电源电压。LL22 在右图中再串联一个灯泡 , 则原灯泡的亮度如何变化 ?L1L2探究串并联电路电压规律一、探究串联电池组的电压规律串联电池组的电压等于各节电池的电压之和。U 总 =U1 +U2+U3V +-V +-二、探究并联电池组的电压规律V +-V +-并联电池组的电压等于各节电池的电压。U 总 =U1 =U2（（ 11 ）提出问题：）提出问题：二、探究串联电路电压规律二、探究串联电路电压规律在串联电路中，总电压与分电压是怎样的关系呢？LL22LL11UUSS 没关系？没关系？ 有关系？有关系？什么样的关系？什么样的关系？（（ 33 ）设计实验：）设计实验：实验方案？先画电路图，再根据电先画电路图，再根据电路图连接实物图路图连接实物图（（ 22 ）猜想和假设：）猜想和假设：探究串联电路电压规律探究串联电路电压规律LL22LL11UUSSLL11LL22U1VVABC设计实验： 测量 AB 两点间电压的电路图： +_设计实验： 测量 AC 两点间电压的电路图： +_探究串联电路电压规律探究串联电路电压规律VVLL22LL11SSVVVV翻开书，设计记录实验数据的表格（（ 55 ）数据记录）数据记录关系式： U=U1+U2 串联电路的串联电路的总总电压等于每电压等于每个用电器个用电器两端电压之和两端电压之和观测对象灯泡 L1 两端的电压 U1/v灯泡 L2 两端的电压 U2/vL1 和 L2 串联后的总电压 U/v测量结果第一次第二次第三次……66 ）得出结论：串联电...
