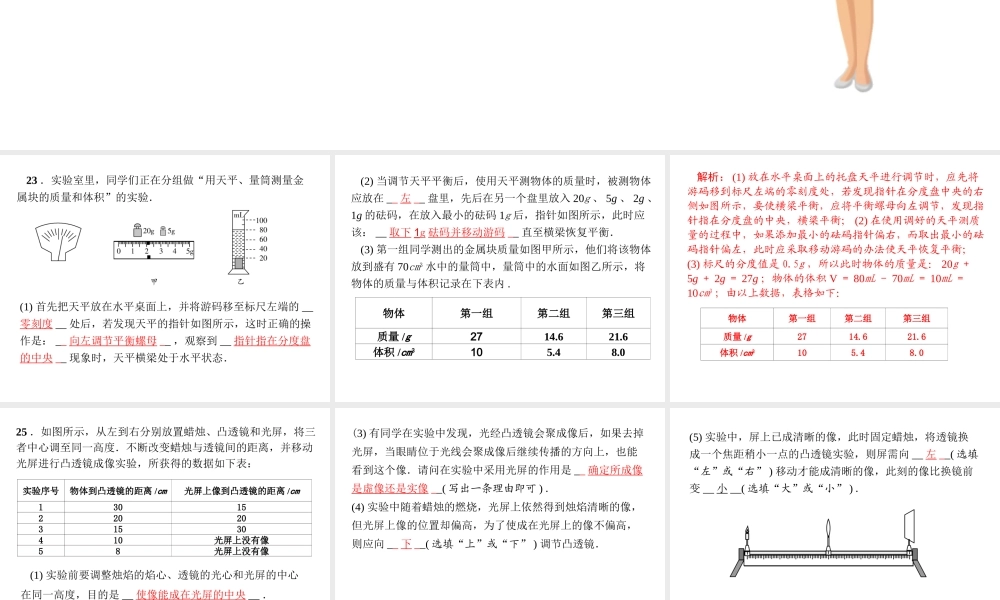

期末统考卷 ( 一 )23 ．实验室里，同学们正在分组做“用天平、量筒测量金属块的质量和体积”的实验．(1) 首先把天平放在水平桌面上，并将游码移至标尺左端的 __零刻度 __ 处后，若发现天平的指针如图所示，这时正确的操作是： __ 向左调节平衡螺母 __ ，观察到 __ 指针指在分度盘的中央 __ 现象时，天平横梁处于水平状态．(2) 当调节天平平衡后，使用天平测物体的质量时，被测物体应放在 __ 左 __ 盘里，先后在另一个盘里放入 20g 、 5g 、 2g 、1g 的砝码，在放入最小的砝码 1g 后，指针如图所示，此时应该： __ 取下 1g 砝码并移动游码 __ 直至横梁恢复平衡．(3) 第一组同学测出的金属块质量如图甲所示，他们将该物体放到盛有 70cm3 水中的量筒中，量筒中的水面如图乙所示，将物体的质量与体积记录在下表内 .物体第一组第二组第三组质量 /g2714.621.6体积 /cm3105.48.0解析： (1) 放在水平桌面上的托盘天平进行调节时，应先将游码移到标尺左端的零刻度处，若发现指针在分度盘中央的右侧如图所示，要使横梁平衡，应将平衡螺母向左调节，发现指针指在分度盘的中央，横梁平衡； (2) 在使用调好的天平测质量的过程中，如果添加最小的砝码指针偏右，而取出最小的砝码指针偏左，此时应采取移动游码的办法使天平恢复平衡；(3) 标尺的分度值是 0.5g ，所以此时物体的质量是： 20g ＋5g ＋ 2g ＝ 27g ；物体的体积 V ＝ 80mL － 70mL ＝ 10mL ＝10cm3 ；由以上数据，表格如下：物体第一组第二组第三组质量 /g2714.621.6体积 /cm3105.48.025 ．如图所示，从左到右分别放置蜡烛、凸透镜和光屏，将三者中心调至同一高度．不断改变蜡烛与透镜间的距离，并移动光屏进行凸透镜成像实验，所获得的数据如下表：实验序号物体到凸透镜的距离 /cm光屏上像到凸透镜的距离 /cm130152202031530410光屏上没有像58光屏上没有像(1) 实验前要调整烛焰的焰心、透镜的光心和光屏的中心在同一高度，目的是 __ 使像能成在光屏的中央 __ ．(2) 根据获得的数据推测，此凸透镜的焦距为 __10__cm ；(3) 有同学在实验中发现，光经凸透镜会聚成像后，如果去掉光屏，当眼睛位于光线会聚成像后继续传播的方向上，也能看到这个像．请问在实验中采用光屏的作用是 __ 确定所成像是虚像还是实像 __( 写出一条理由即可 ) ．(4) 实验中随着蜡烛的燃烧，光屏上依然得到烛焰清晰的像，但光屏上像的位置却...
