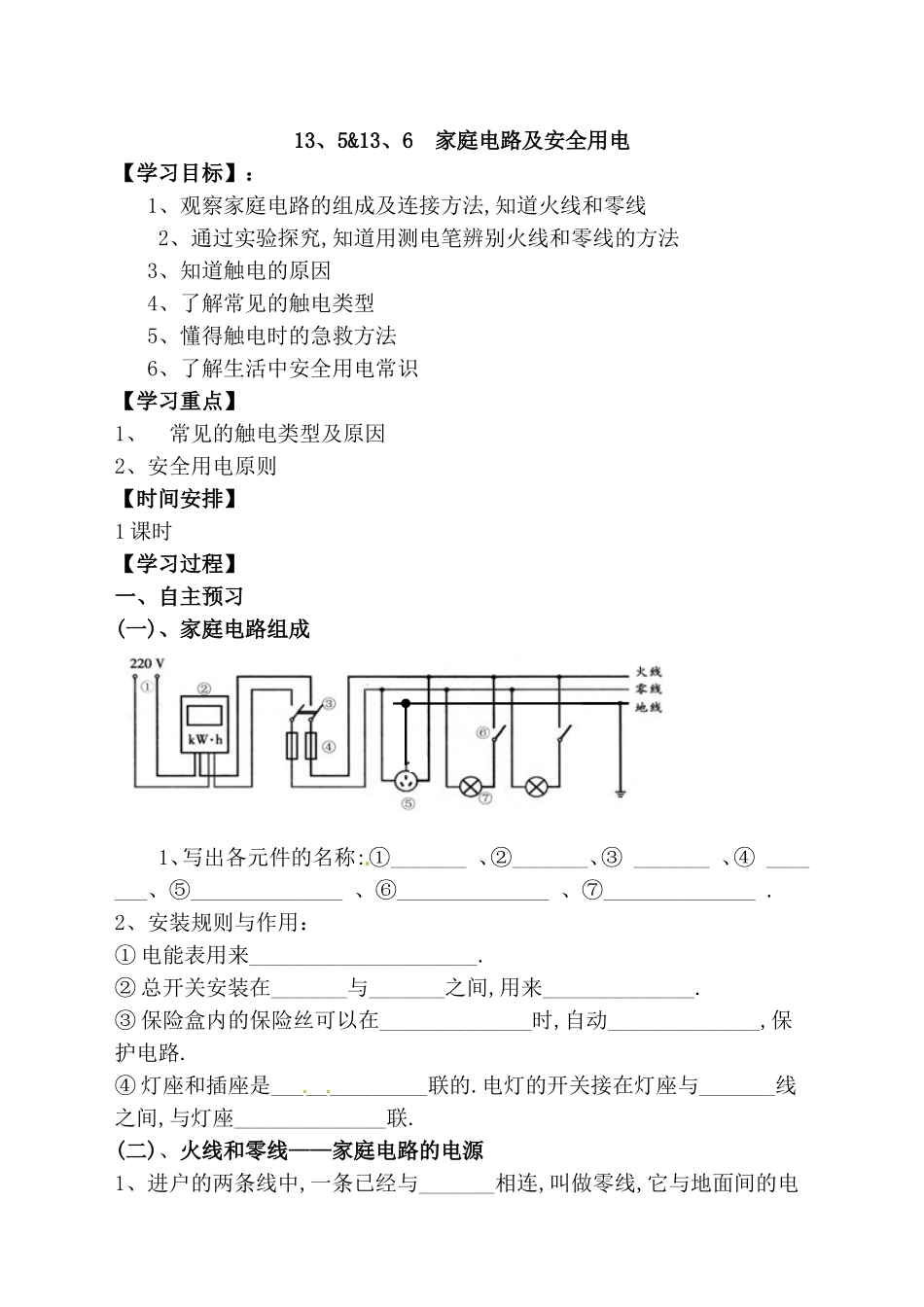

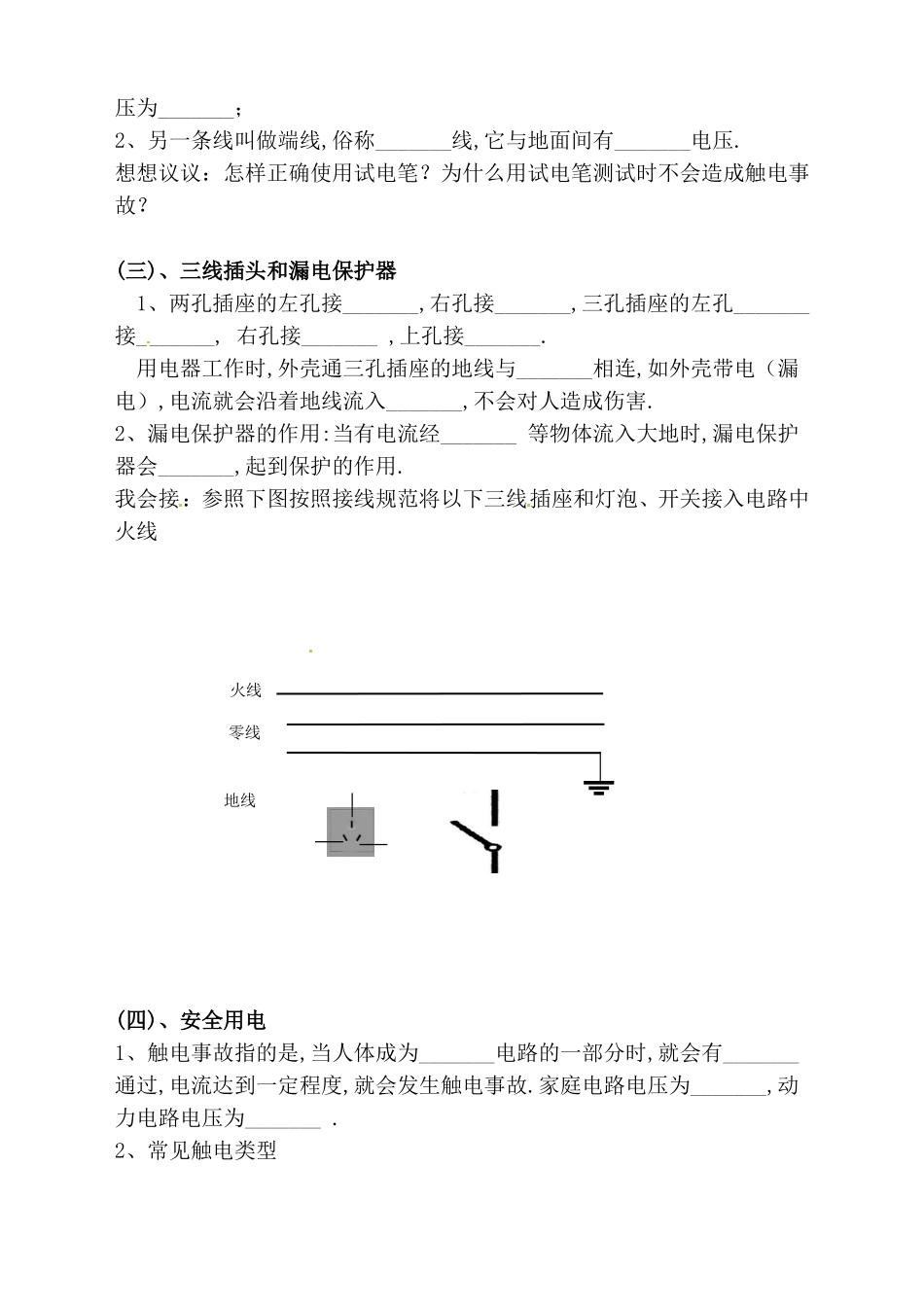

13、5&13、6家庭电路及安全用电【学习目标】：1、观察家庭电路的组成及连接方法,知道火线和零线2、通过实验探究,知道用测电笔辨别火线和零线的方法3、知道触电的原因[4、了解常见的触电类型5、懂得触电时的急救方法6、了解生活中安全用电常识【学习重点】1、常见的触电类型及原因2、安全用电原则【时间安排】1课时【学习过程】一、自主预习(一)、家庭电路组成1、写出各元件的名称:①_______、②_______、③_______、④_______、⑤______________、⑥______________、⑦______________.2、安装规则与作用：①电能表用来_____________________.②总开关安装在_______与_______之间,用来______________.③保险盒内的保险丝可以在______________时,自动______________,保护电路.④灯座和插座是______________联的.电灯的开关接在灯座与_______线之间,与灯座______________联.(二)、火线和零线——家庭电路的电源1、进户的两条线中,一条已经与_______相连,叫做零线,它与地面间的电地线火线压为_______；2、另一条线叫做端线,俗称_______线,它与地面间有_______电压.想想议议：怎样正确使用试电笔？为什么用试电笔测试时不会造成触电事故？(三)、三线插头和漏电保护器1、两孔插座的左孔接_______,右孔接_______,三孔插座的左孔_______接_______,右孔接_______,上孔接_______.用电器工作时,外壳通三孔插座的地线与_______相连,如外壳带电（漏电）,电流就会沿着地线流入_______,不会对人造成伤害.2、漏电保护器的作用:当有电流经_______等物体流入大地时,漏电保护器会_______,起到保护的作用.我会接：参照下图按照接线规范将以下三线插座和灯泡、开关接入电路中火线(四)、安全用电1、触电事故指的是,当人体成为_______电路的一部分时,就会有_______通过,电流达到一定程度,就会发生触电事故.家庭电路电压为_______,动力电路电压为_______.2、常见触电类型零线(1)触电原因：家庭电路触电事故,都是人体直接或间接与_______连通造成的.(2)触电形式：①双线触电：__________________________________________②单线触电：人站在地上,________________________________高压触电的形式有两种：①当人体靠近高压带电体时,容易产生高压电弧触电,击伤人体,发生触电事故.②人走近高压线掉落处,前后两脚间存在相当高的电压,电流通过两条腿流过人体,发生触电事故.知识总结：低压触电,包括______________、_____________高压触电,包括______________、______________发生触电事故时,如何急救呢？（小组讨论）安全用电原则：不接触______________,不靠近______________.二、达标测评A1、下列关于照明电路的安装原则,错误的是（）A．各盏电灯都是并联B．插座和电灯也是并联C．开关应接在火线上,再跟电灯串联D、保险盒装在总开关的前面A2、关于测电笔的使用方法中,正确的是()A、测电笔使用前检查它是否正常B、测试时,用手接触笔尾金属体,用笔尖金属体试触电线,观察氖管的显示C、测试时,用手持笔尖金属体去试触电线,观察氖管的显示D、测试时,不能用手接触笔上任何金属部分B3、关于螺旋口灯泡的接法正确的是（）三、学习收获火线零线
