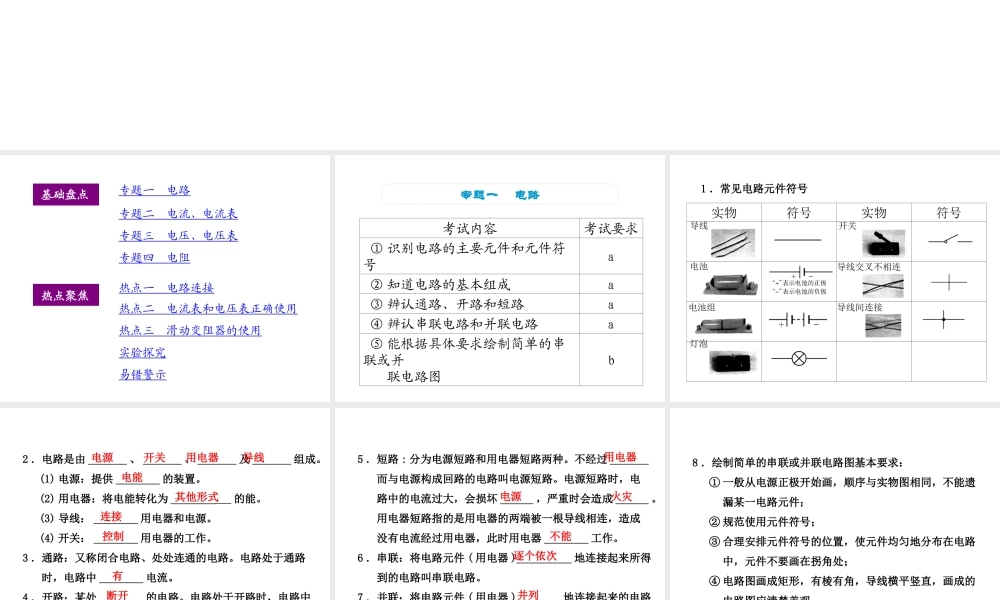

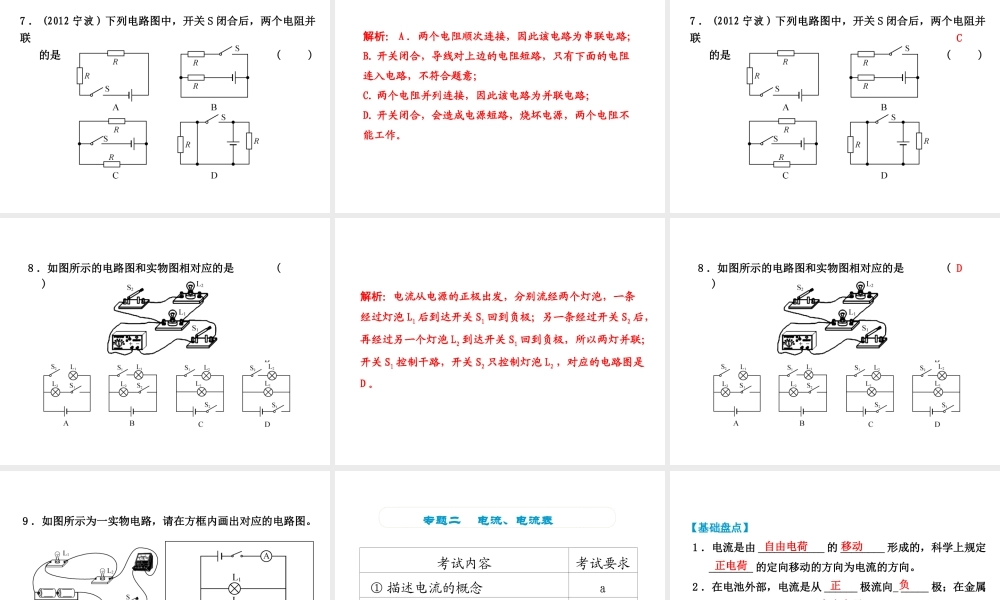

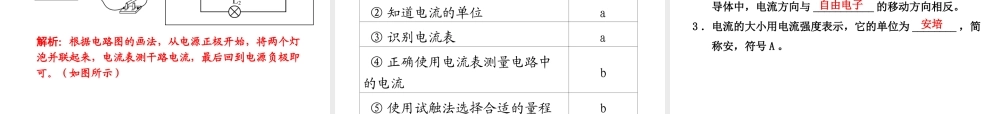

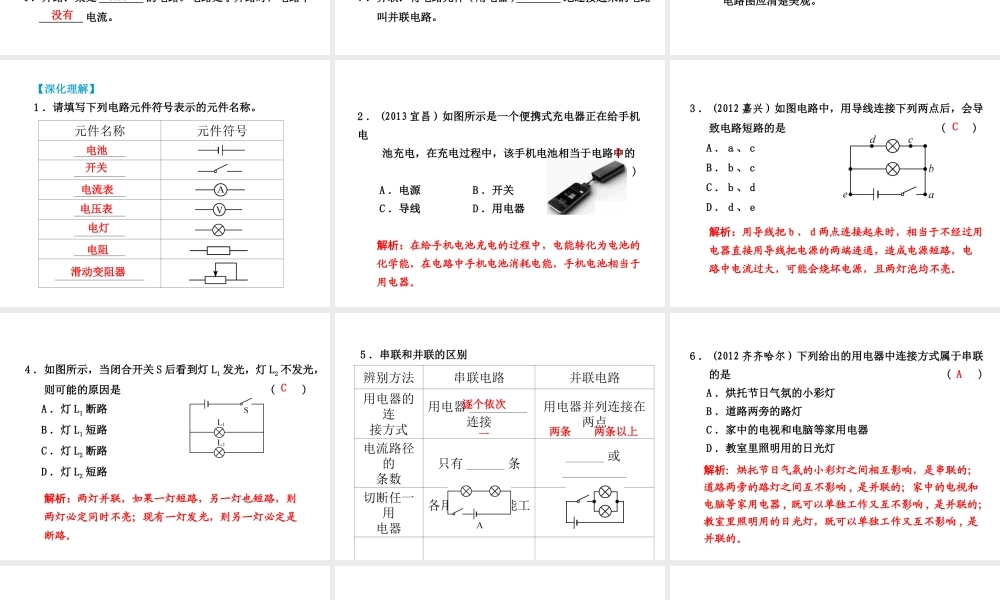

第 22 课 电路和电流、电压、电阻基础盘点热点聚焦专题一 电路专题二 电流、电流表热点一 电路连接热点三 滑动变阻器的使用热点二 电流表和电压表正确使用实验探究易错警示专题三 电压、电压表专题四 电阻专题一 电路考试内容考试要求 ① 识别电路的主要元件和元件符号a ② 知道电路的基本组成a ③ 辨认通路、开路和短路a ④ 辨认串联电路和并联电路a ⑤ 能根据具体要求绘制简单的串联或并 联电路图b实物符号实物符号导线电池灯泡1 ．常见电路元件符号电池组导线交叉不相连导线间连接开关2 ．电路是由 _______ 、 _______ 、 _______ 及 _______ 组成。 (1) 电源：提供 ________ 的装置。 (2) 用电器：将电能转化为 ________ 的能。 (3) 导线： ________ 用电器和电源。 (4) 开关： ________ 用电器的工作。3 ．通路：又称闭合电路、处处连通的电路。电路处于通路 时，电路中 ________ 电流。4 ．开路：某处 ________ 的电路。电路处于开路时，电路中 ________ 电流。电源开关用电器导线电能其他形式连接控制没有 有 断开 5 ．短路 : 分为电源短路和用电器短路两种。不经过 _______ 而与电源构成回路的电路叫电源短路。电源短路时，电 路中的电流过大，会损坏 ______ ，严重时会造成 ______ 。 用电器短路指的是用电器的两端被一根导线相连，造成 没有电流经过用电器，此时用电器 ________ 工作。6 ．串联：将电路元件 ( 用电器 )__________ 地连接起来所得 到的电路叫串联电路。7 ．并联：将电路元件 ( 用电器 )________ 地连接起来的电路 叫并联电路。并列用电器 电源 火灾 不能 逐个依次 8 ．绘制简单的串联或并联电路图基本要求： ① 一般从电源正极开始画，顺序与实物图相同，不能遗 漏某一电路元件； ② 规范使用元件符号； ③ 合理安排元件符号的位置，使元件均匀地分布在电路 中，元件不要画在拐角处； ④ 电路图画成矩形，有棱有角，导线横平竖直，画成的 电路图应清楚美观。【深化理解】1 ．请填写下列电路元件符号表示的元件名称。元件名称元件符号______________________________________________________________电池开关电流表电压表电灯电阻滑动变阻器2 ． (2013 宜昌 ) 如图所示是一个便携式充电器正在给手机电 池充电，在充电过程中，该手机电池相当于电路中的 ( ) A ．电源 B ．开关 C ．导线 D ．用...
