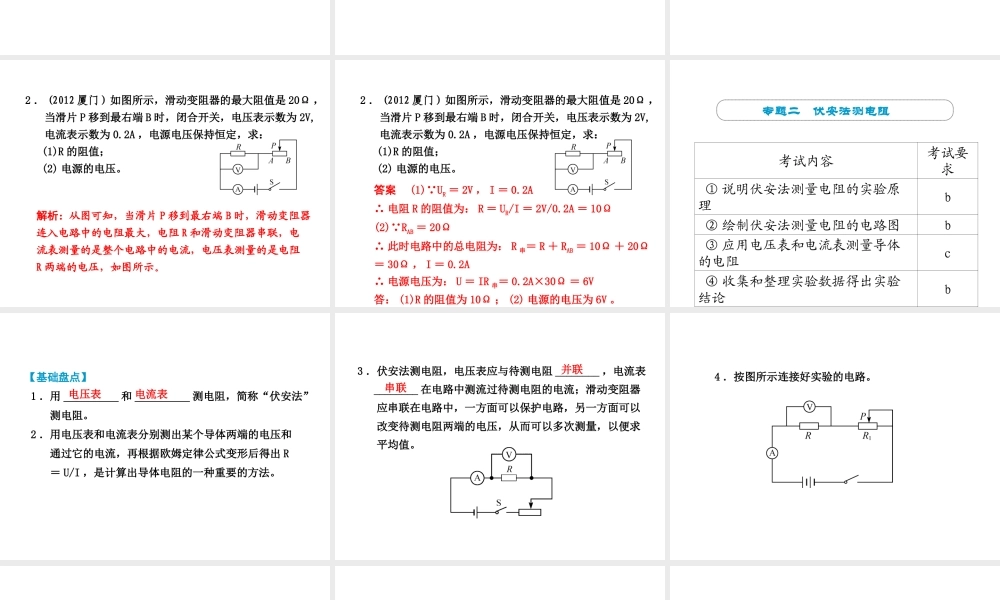

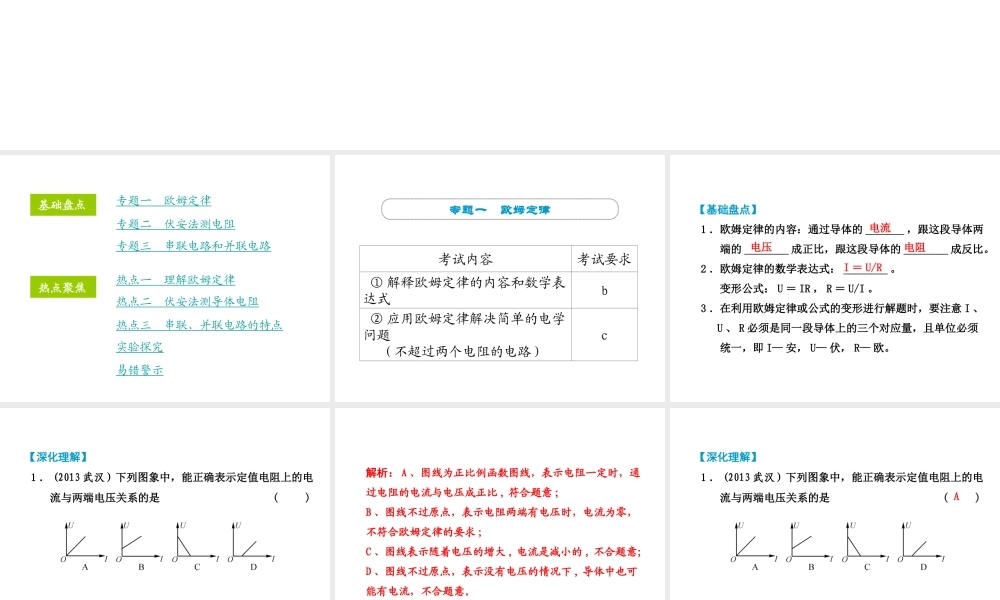

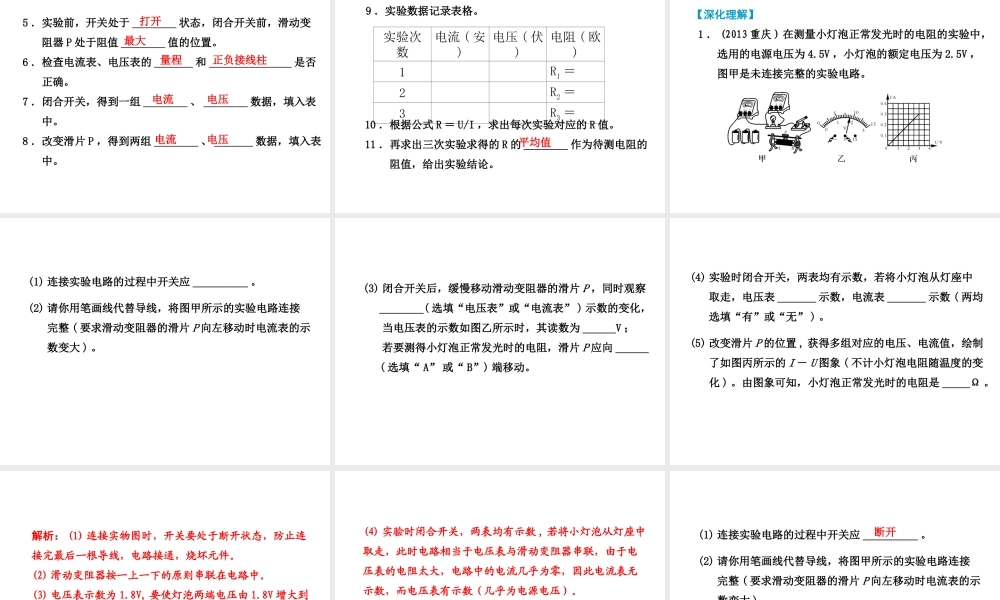

第 23 课 欧姆定律基础盘点热点聚焦专题一 欧姆定律专题二 伏安法测电阻热点一 理解欧姆定律热点三 串联、并联电路的特点热点二 伏安法测导体电阻实验探究易错警示专题三 串联电路和并联电路专题一 欧姆定律考试内容考试要求 ① 解释欧姆定律的内容和数学表达式b ② 应用欧姆定律解决简单的电学问题 ( 不超过两个电阻的电路 )c【基础盘点】 1 ．欧姆定律的内容：通过导体的 _______ ，跟这段导体两 端的 ________ 成正比，跟这段导体的 ________ 成反比。 2 ．欧姆定律的数学表达式： ________ 。 变形公式： U ＝ IR ， R ＝ U/I 。 3 ．在利用欧姆定律或公式的变形进行解题时，要注意 I 、 U 、 R 必须是同一段导体上的三个对应量，且单位必须 统一，即 I— 安， U— 伏， R— 欧。电流电压电阻I ＝ U/R 【深化理解】 1 ． (2013 武汉 ) 下列图象中，能正确表示定值电阻上的电 流与两端电压关系的是 ( )解析： A 、图线为正比例函数图线，表示电阻一定时，通过电阻的电流与电压成正比 , 符合题意 ;B 、图线不过原点，表示电阻两端有电压时，电流为零，不符合欧姆定律的要求 ;C 、图线表示随着电压的增大 , 电流是减小的 , 不合题意；D 、图线不过原点，表示没有电压的情况下 , 导体中也可能有电流，不合题意。 【深化理解】 1 ． (2013 武汉 ) 下列图象中，能正确表示定值电阻上的电 流与两端电压关系的是 ( )A 2 ． (2012 厦门 ) 如图所示，滑动变阻器的最大阻值是 20Ω ， 当滑片 P 移到最右端 B 时，闭合开关，电压表示数为 2V, 电流表示数为 0.2A ，电源电压保持恒定，求： (1)R 的阻值； (2) 电源的电压。解析：从图可知，当滑片 P 移到最右端 B 时，滑动变阻器连入电路中的电阻最大，电阻 R 和滑动变阻器串联，电流表测量的是整个电路中的电流，电压表测量的是电阻R 两端的电压，如图所示。2 ． (2012 厦门 ) 如图所示，滑动变阻器的最大阻值是 20Ω ， 当滑片 P 移到最右端 B 时，闭合开关，电压表示数为 2V, 电流表示数为 0.2A ，电源电压保持恒定，求： (1)R 的阻值； (2) 电源的电压。答案 (1) UR ＝ 2V ， I ＝ 0.2A∴ 电阻 R 的阻值为： R ＝ UR/I ＝ 2V/0.2A ＝ 10Ω(2) RAB ＝ 20Ω ∴ 此时电路中的总电阻为： R 串＝ R ＋ RAB ＝ 10Ω ＋ 20Ω＝...
