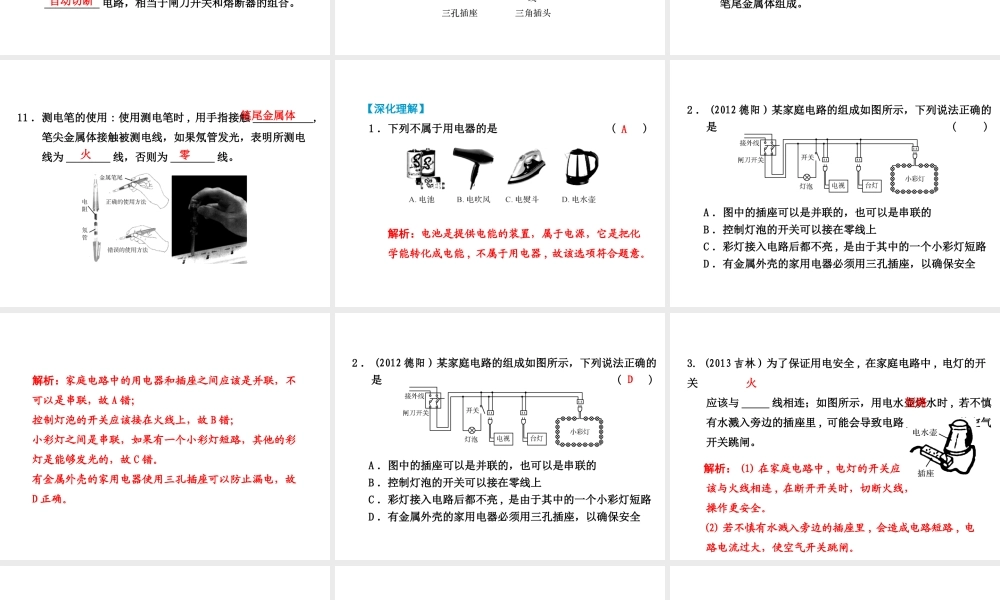

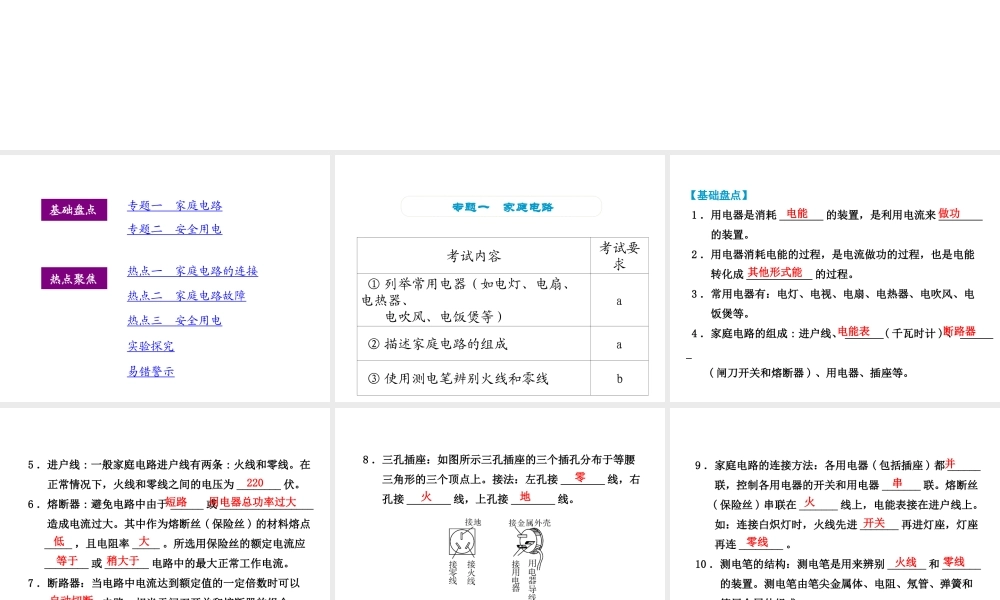

第 24 课 家庭电路基础盘点热点聚焦专题一 家庭电路专题二 安全用电热点一 家庭电路的连接热点三 安全用电热点二 家庭电路故障实验探究易错警示专题一 家庭电路考试内容考试要求 ① 列举常用电器 ( 如电灯、电扇、电热器、 电吹风、电饭煲等 )a ② 描述家庭电路的组成a ③ 使用测电笔辨别火线和零线b【基础盘点】 1 ．用电器是消耗 ________ 的装置，是利用电流来 ________ 的装置。 2 ．用电器消耗电能的过程，是电流做功的过程，也是电能 转化成 ____________ 的过程。 3 ．常用电器有：电灯、电视、电扇、电热器、电吹风、电 饭煲等。 4 ．家庭电路的组成 : 进户线、 _______( 千瓦时计 ) 、 _______ ( 闸刀开关和熔断器 ) 、用电器、插座等。电能做功其他形式能 电能表 断路器 5 ．进户线 : 一般家庭电路进户线有两条 : 火线和零线。在 正常情况下，火线和零线之间的电压为 ________ 伏。6 ．熔断器 : 避免电路中由于 ______ 或 _________________ 造成电流过大。其中作为熔断丝 ( 保险丝 ) 的材料熔点 _____ ，且电阻率 _____ 。所选用保险丝的额定电流应 ________ 或 ________ 电路中的最大正常工作电流。7 ．断路器：当电路中电流达到额定值的一定倍数时可以 __________ 电路，相当于闸刀开关和熔断器的组合。220 短路 用电器总功率过大 低 大 等于 稍大于 自动切断 8 ．三孔插座：如图所示三孔插座的三个插孔分布于等腰 三角形的三个顶点上。接法：左孔接 ________ 线，右 孔接 ________ 线，上孔接 ________ 线。零 火 地 9 ．家庭电路的连接方法：各用电器 ( 包括插座 ) 都 ______ 联，控制各用电器的开关和用电器 _______ 联。熔断丝 ( 保险丝 ) 串联在 _______ 线上，电能表接在进户线上。 如：连接白炽灯时，火线先进 _______ 再进灯座，灯座 再连 ________ 。10 ．测电笔的结构：测电笔是用来辨别 _______ 和 _______ 的装置。测电笔由笔尖金属体、电阻、氖管、弹簧和 笔尾金属体组成。并 串 火 开关 零线 火线 零线 11 ．测电笔的使用 : 使用测电笔时 , 用手指接触 ___________, 笔尖金属体接触被测电线，如果氖管发光，表明所测电 线为 ________ 线，否则为 ________ 线。笔尾金属体 火零【深化理解】 1 ．下列不属于用电器的是 ( ) 解析：电池是提供电能的装置，属于...
