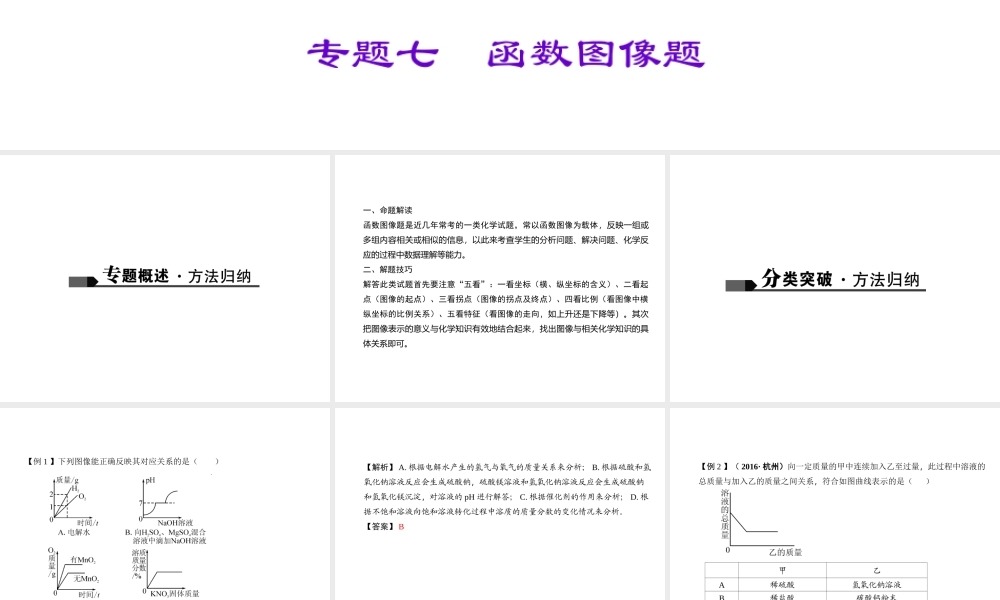

专题七 函数图像题一、命题解读函数图像题是近几年常考的一类化学试题，常以函数图像为载体，反映一组或多组内容相关或相似的信息，以此来考查学生的分析问题、解决问题、化学反应的过程中数据理解等能力。二、解题技巧解答此类试题首先要注意“五看”：一看坐标（横、纵坐标的含义）、二看起点（图像的起点）、三看拐点（图像的拐点及终点）、四看比例（看图像中横纵坐标的比例关系）、五看特征（看图像的走向，如上升还是下降等）。其次把图像表示的意义与化学知识有效地结合起来，找出图像与相关化学知识的具体关系即可。【例 1 】下列图像能正确反映其对应关系的是（ ） 【解析】 A. 根据电解水产生的氢气与氧气的质量关系来分析； B. 根据硫酸和氢氧化钠溶液反应会生成硫酸钠，硫酸镁溶液和氢氧化钠溶液反应会生成硫酸钠和氢氧化镁沉淀，对溶液的 pH 进行解答； C. 根据催化剂的作用来分析； D. 根据不饱和溶液向饱和溶液转化过程中溶质的质量分数的变化情况来分析。【答案】 B【例 2 】（ 2016· 杭州）向一定质量的甲中连续加入乙至过量，此过程中溶液的总质量与加入乙的质量之间关系， 符合如图曲线表示的是（）甲乙A稀硫酸氢氧化钠溶液B稀盐酸碳酸钙粉末C稀盐酸锌粒D硝酸银溶液铜粉【解析】本题主要考查学生运用所学化学知识综合分析和解决实际问题的能力。增加了学生分析问题的思维跨度，强调了学生整合知识的能力。 A. 硫酸溶液中加入 NaOH 溶液发生中和反应，溶液总质量应该是随着 NaOH 的加入而不断上升的，图像上不会有水平的那个阶段，不符合题意； B. 开始时，溶液总质量就是盐酸的质量，随着加入大理石，溶液质量是不断增加的，当大理石和盐酸全部反应完时，溶液质量就不变了，因为盐酸已反应完，再加入大理石就不反应，且大理石是固体，它的质量不属于溶液的质量，所以最后总溶液的质量的不变，不符合题意； C. 锌置换氢气，显然质量增加，当盐酸反应完后，锌是固体，所以开始溶液质量增加，至反应完全后溶液总质量不再增加，不符合题意； D. 铜粉置换银，因为铜的相对原子质量是 64 ，银的相对原子质量是 108 ，所以开始反应时，溶液总质量是降低的，至反应完全后溶液总质量不变，正确。【答案】 D
