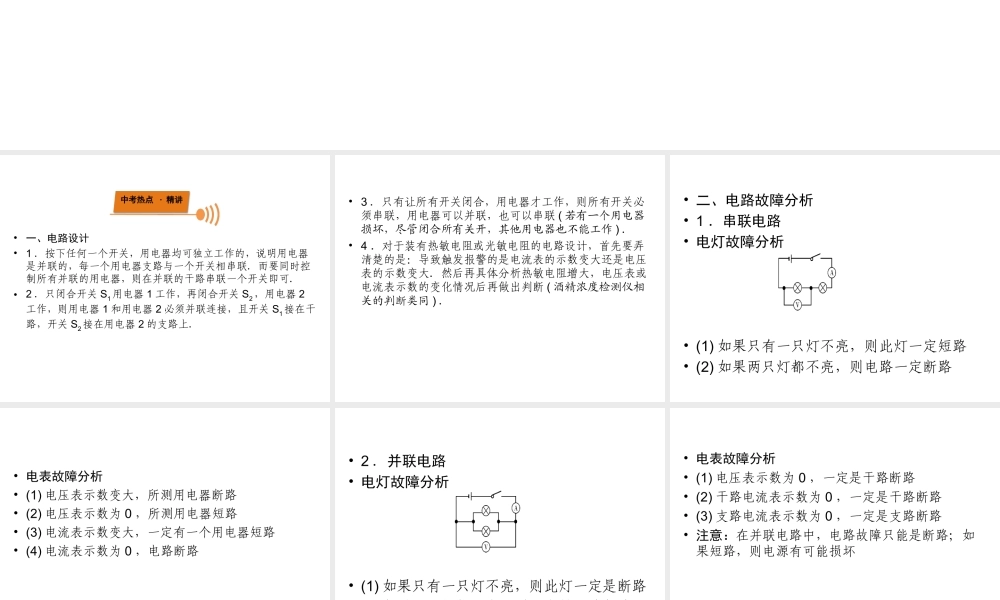

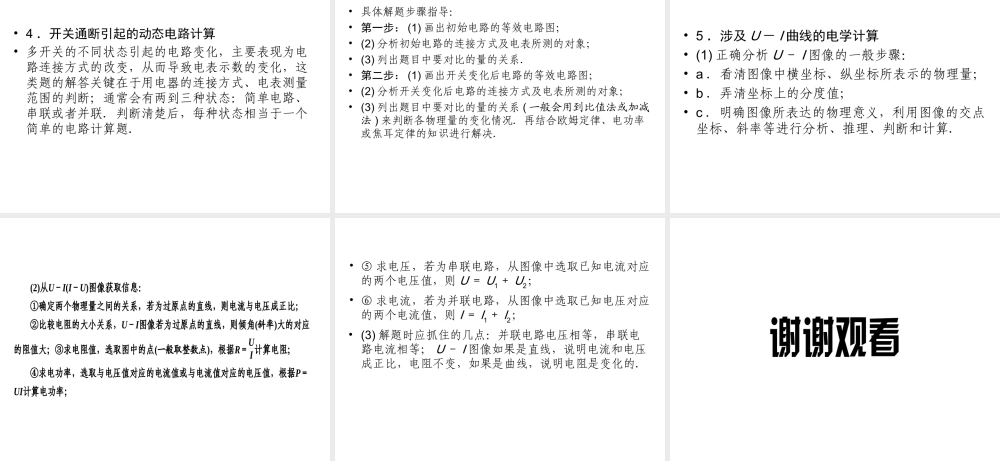

专题综合强化第二部分 专题二 电学专题 ( 选、填题 )中考热点 · 精讲•一、电路设计•1 ．按下任何一个开关，用电器均可独立工作的，说明用电器是并联的，每一个用电器支路与一个开关相串联．而要同时控制所有并联的用电器，则在并联的干路串联一个开关即可．•2 ．只闭合开关 S1用电器 1 工作，再闭合开关 S2，用电器 2工作，则用电器 1 和用电器 2 必须并联连接，且开关 S1接在干路，开关 S2接在用电器 2 的支路上．• 3 ．只有让所有开关闭合，用电器才工作，则所有开关必须串联，用电器可以并联，也可以串联 ( 若有一个用电器损坏，尽管闭合所有关开，其他用电器也不能工作 ) ．• 4 ．对于装有热敏电阻或光敏电阻的电路设计，首先要弄清楚的是：导致触发报警的是电流表的示数变大还是电压表的示数变大．然后再具体分析热敏电阻增大，电压表或电流表示数的变化情况后再做出判断 ( 酒精浓度检测仪相关的判断类同 ) ．• 二、电路故障分析• 1 ．串联电路• 电灯故障分析• (1) 如果只有一只灯不亮，则此灯一定短路• (2) 如果两只灯都不亮，则电路一定断路• 电表故障分析• (1) 电压表示数变大，所测用电器断路• (2) 电压表示数为 0 ，所测用电器短路• (3) 电流表示数变大，一定有一个用电器短路• (4) 电流表示数为 0 ，电路断路• 2 ．并联电路• 电灯故障分析• (1) 如果只有一只灯不亮，则此灯一定是断路• (2) 如果两只灯都不亮，则一定是干路断路• 电表故障分析• (1) 电压表示数为 0 ，一定是干路断路• (2) 干路电流表示数为 0 ，一定是干路断路• (3) 支路电流表示数为 0 ，一定是支路断路• 注意：在并联电路中，电路故障只能是断路；如果短路，则电源有可能损坏• 三、动态电路分析• 1 ．动态电路分析的一般步骤• (1) 确定电路的连接方式；• (2) 确定各表测量对象；• (3) 电阻的变化情况：变阻器滑片的移动以及开关的断开 ( 或闭合 ) ，注意局部短路的情况；• (4) 各表的变化情况：在并联电路中，电压表示数不变，测定值电阻电流的电流表示数不变；测滑动变阻器电流的电流表与电阻变化相反；测干路中电流的电流表与测滑动变阻器电流的电流表变化情况相同．在串联电路中，电流表与电阻的变化相反，测定值电阻电压的电压表与测电流的电流表变化相同，测滑动变阻器电压的电压表与电阻变化相同．• 2 ．滑动变阻器引起的动态电...
