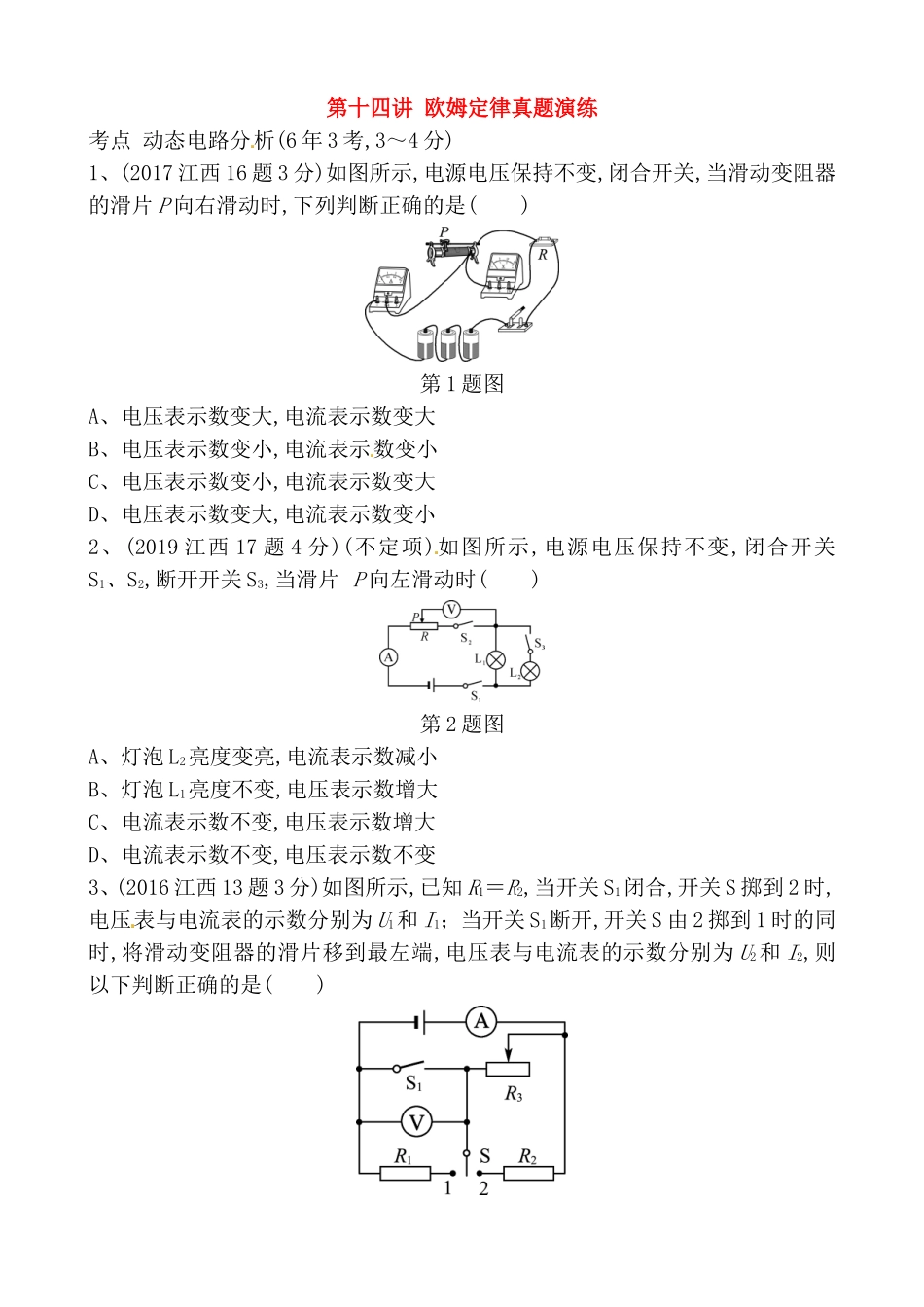

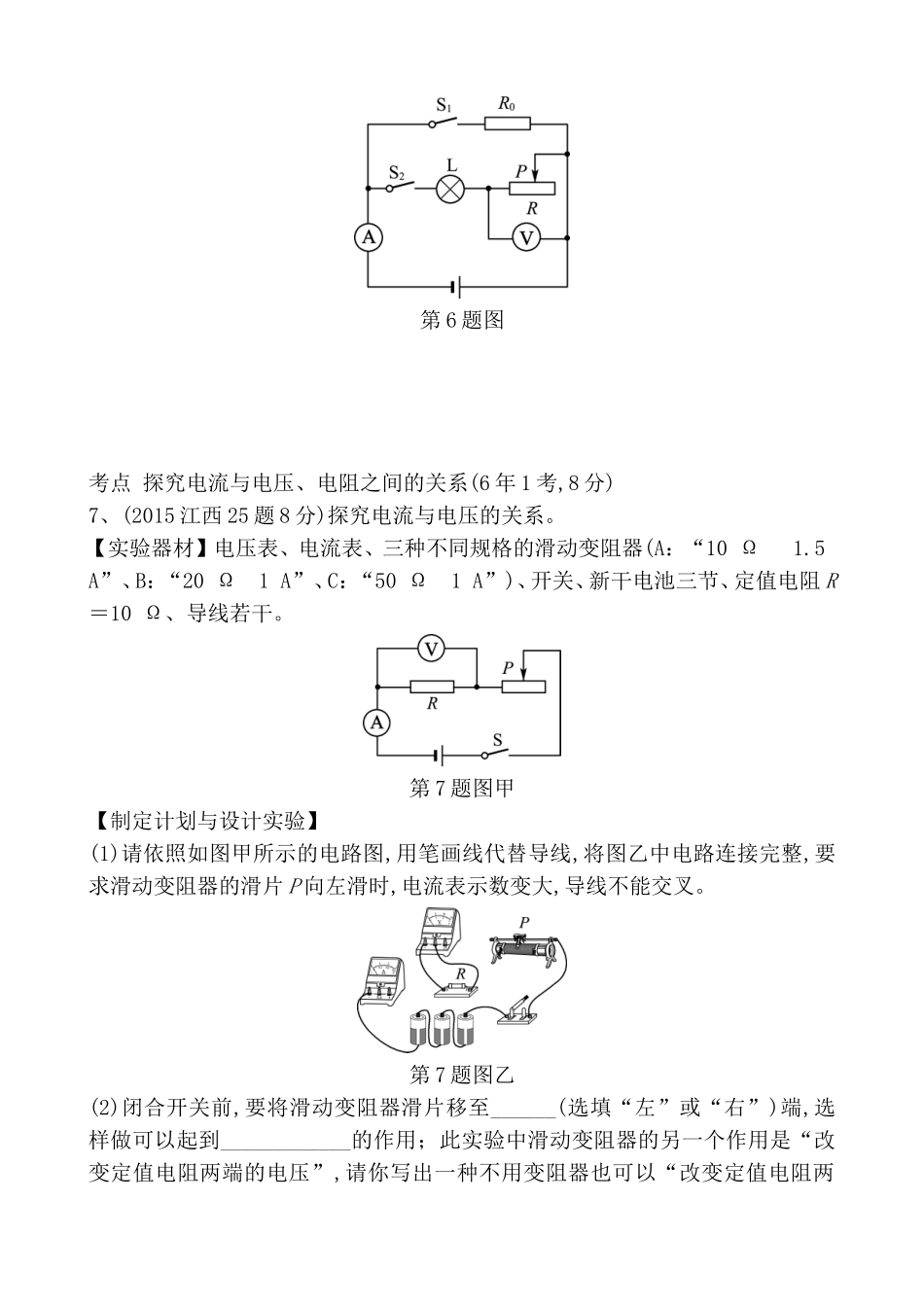

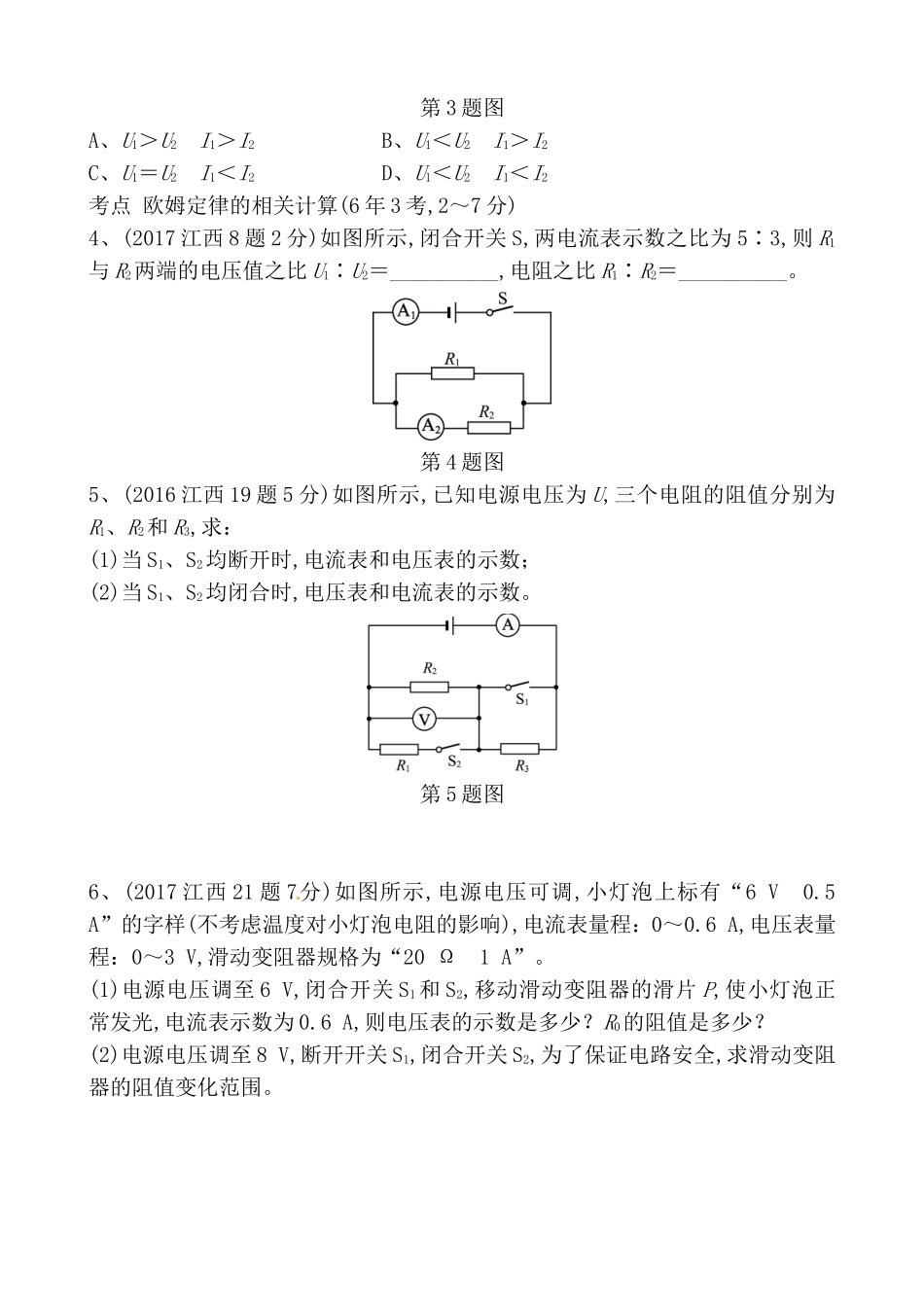

第十四讲欧姆定律真题演练考点动态电路分析(6年3考,3～4分)1、(2017江西16题3分)如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是()第1题图A、电压表示数变大,电流表示数变大B、电压表示数变小,电流表示数变小C、电压表示数变小,电流表示数变大D、电压表示数变大,电流表示数变小2、(2019江西17题4分)(不定项)如图所示,电源电压保持不变,闭合开关S1、S2,断开开关S3,当滑片P向左滑动时()第2题图A、灯泡L2亮度变亮,电流表示数减小B、灯泡L1亮度不变,电压表示数增大C、电流表示数不变,电压表示数增大D、电流表示数不变,电压表示数不变3、(2016江西13题3分)如图所示,已知R1＝R2,当开关S1闭合,开关S掷到2时,电压表与电流表的示数分别为U1和I1；当开关S1断开,开关S由2掷到1时的同时,将滑动变阻器的滑片移到最左端,电压表与电流表的示数分别为U2和I2,则以下判断正确的是()第3题图A、U1＞U2I1＞I2B、U1＜U2I1＞I2C、U1＝U2I1＜I2D、U1＜U2I1＜I2考点欧姆定律的相关计算(6年3考,2～7分)4、(2017江西8题2分)如图所示,闭合开关S,两电流表示数之比为5∶3,则R1与R2两端的电压值之比U1∶U2＝__________,电阻之比R1∶R2＝__________。第4题图5、(2016江西19题5分)如图所示,已知电源电压为U,三个电阻的阻值分别为R1、R2和R3,求：(1)当S1、S2均断开时,电流表和电压表的示数；(2)当S1、S2均闭合时,电压表和电流表的示数。第5题图6、(2017江西21题7分)如图所示,电源电压可调,小灯泡上标有“6V0.5A”的字样(不考虑温度对小灯泡电阻的影响),电流表量程：0～0.6A,电压表量程：0～3V,滑动变阻器规格为“20Ω1A”。(1)电源电压调至6V,闭合开关S1和S2,移动滑动变阻器的滑片P,使小灯泡正常发光,电流表示数为0.6A,则电压表的示数是多少？R0的阻值是多少？(2)电源电压调至8V,断开开关S1,闭合开关S2,为了保证电路安全,求滑动变阻器的阻值变化范围。第6题图考点探究电流与电压、电阻之间的关系(6年1考,8分)7、(2015江西25题8分)探究电流与电压的关系。【实验器材】电压表、电流表、三种不同规格的滑动变阻器(A：“10Ω1.5A”、B：“20Ω1A”、C：“50Ω1A”)、开关、新干电池三节、定值电阻R＝10Ω、导线若干。第7题图甲【制定计划与设计实验】(1)请依照如图甲所示的电路图,用笔画线代替导线,将图乙中电路连接完整,要求滑动变阻器的滑片P向左滑时,电流表示数变大,导线不能交叉。第7题图乙(2)闭合开关前,要将滑动变阻器滑片移至______(选填“左”或“右”)端,选样做可以起到____________的作用；此实验中滑动变阻器的另一个作用是“改变定值电阻两端的电压”,请你写出一种不用变阻器也可以“改变定值电阻两端电压”的方法：________________。【进行实验与收集证据】(1)小莲按要求正确连接电路,且电路元件完好,实验过程中,发现电压表指针偏转到满刻度外的位置,其原因可能是__________________________________________________________________。(任意写出一个)(2)小莲在实验中通过调节滑动变阻器滑片测出通过电阻R的不同电流和对应的电压值。如下表所示：U/V1.02.03.0I/A0.10.20.3要测出表格中的实验数据,实验时所用的滑动变阻器规格为______(选填规格的编号即可)。【实验结论】通过上表中的数据,我们可以得出：_________________________________________________________________。考点常规方法测电阻(6年2考,7～8分)8、(2017江西24题7分)【实验名称】用电流表和电压表测电阻【实验器材】电压恒为3V的电源、电压表、电流表、标有“20Ω2A”字样的滑动变阻器待测电阻Rx、开关、导线若干。【实验原理】____________________【实验步骤】(1)小明按照如图甲所示的电路图连接电路；第8题图(2)闭合开关,发现电流表示数如图乙所示,则下一步实验操作是先_____________,然后____________________________________；(3)小明测出待测电阻的阻值后,向老师汇报,老师指出他的实验设计中存在着不足,其不足是__________________________________；(4)改进后,小明继续实验并将数据记录在下表中,分析数据可知待测电阻的阻值为________Ω。还可以初步得出：电阻一定时,通过导体的电流与导体两端...
