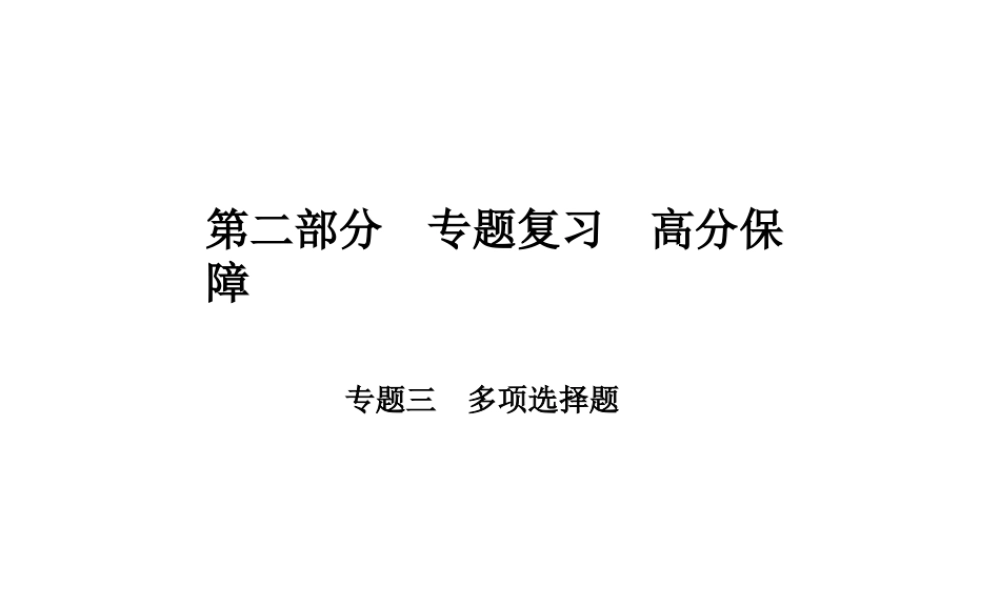

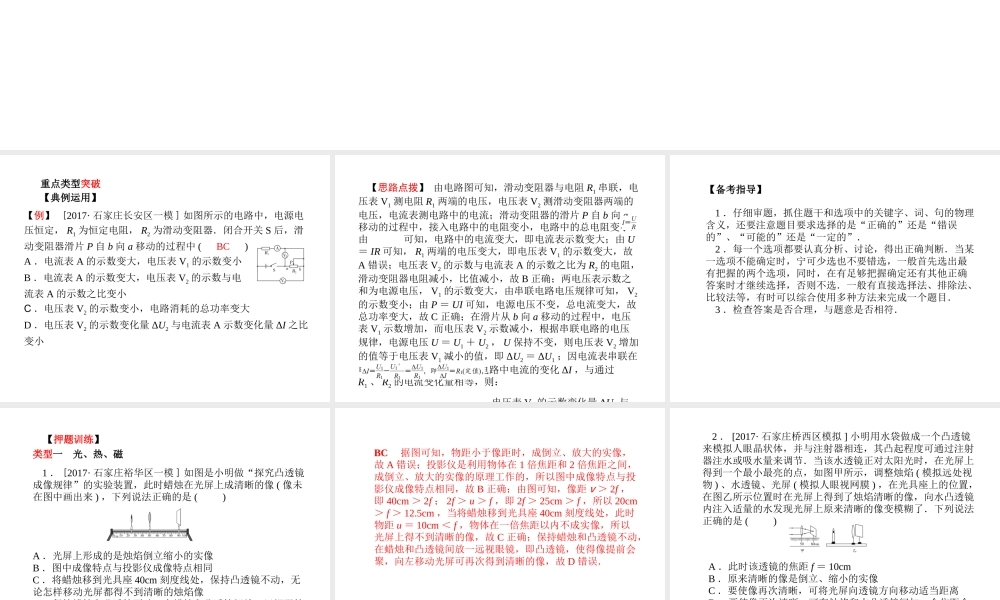

第二部分 专题复习 高分保障专题三 多项选择题重点类型突破【典例运用】【例】 [2017· 石家庄长安区一模 ] 如图所示的电路中，电源电压恒定， R1 为恒定电阻， R2 为滑动变阻器．闭合开关 S 后，滑动变阻器滑片 P 自 b 向 a 移动的过程中 ( BC )A ．电流表 A 的示数变大，电压表 V1 的示数变小B ．电流表 A 的示数变大，电压表 V2 的示数与电流表 A 的示数之比变小C ．电压表 V2 的示数变小，电路消耗的总功率变大D ．电压表 V2 的示数变化量 ΔU2 与电流表 A 示数变化量 ΔI 之比变小【思路点拨】 由电路图可知，滑动变阻器与电阻 R1 串联，电压表 V1 测电阻 R1 两端的电压，电压表 V2 测滑动变阻器两端的电压，电流表测电路中的电流；滑动变阻器的滑片 P 自 b 向 a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由 可知，电路中的电流变大，即电流表示数变大；由 U＝ IR 可知， R1 两端的电压变大，即电压表 V1 的示数变大，故A 错误；电压表 V2 的示数与电流表 A 的示数之比为 R2 的电阻，滑动变阻器电阻减小，比值减小，故 B 正确；两电压表示数之和为电源电压， V1 的示数变大，由串联电路电压规律可知， V2的示数变小；由 P ＝ UI 可知，电源电压不变，总电流变大，故总功率变大，故 C 正确；在滑片从 b 向 a 移动的过程中，电压表 V1 示数增加，而电压表 V2 示数减小，根据串联电路的电压规律，电源电压 U ＝ U1 ＋ U2 ， U 保持不变，则电压表 V2 增加的值等于电压表 V1 减小的值，即 ΔU2 ＝ ΔU1 ；因电流表串联在电路中，所以在此过程中，电路中电流的变化 ΔI ，与通过R1 、 R2 的电流变化量相等，则： 电压表 V2 的示数变化量 ΔU2 与电流表 A 的示数变化量 ΔI 的比值不变，故 D 错误．【备考指导】1 ．仔细审题，抓住题干和选项中的关键字、词、句的物理含义，还要注意题目要求选择的是“正确的”还是“错误的”、“可能的”还是“一定的”．2 ．每一个选项都要认真分析、讨论，得出正确判断．当某一选项不能确定时，宁可少选也不要错选，一般首先选出最有把握的两个选项，同时，在有足够把握确定还有其他正确答案时才继续选择，否则不选．一般有直接选择法、排除法、比较法等，有时可以综合使用多种方法来完成一个题目．3 ．检查答案是否合理，与题意是否相符．【押题训练】类型...
