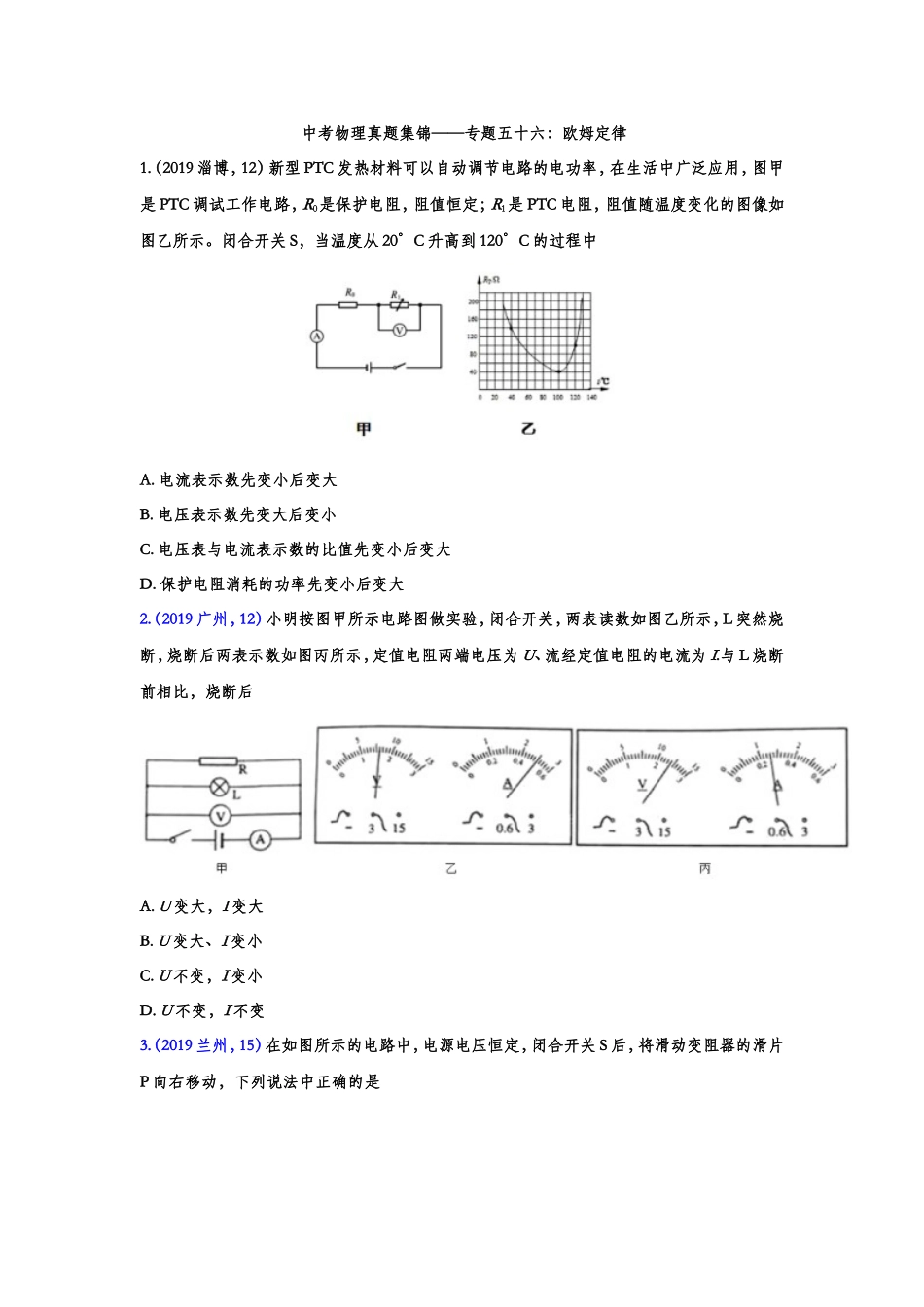

中考物理真题集锦——专题五十六：欧姆定律1.（2019 淄博，12）新型 PTC 发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是 PTC 调试工作电路，R0是保护电阻，阻值恒定；R1是 PTC 电阻，阻值随温度变化的图像如图乙所示。闭合开关 S，当温度从 20°C 升高到 120°C 的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019 广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L 突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为 U、流经定值电阻的电流为 I.与 L 烧断前相比，烧断后A. U 变大，I 变大B. U 变大、I 变小C. U 不变，I 变小D. U 不变，I 不变3.（2019 兰州，15）在如图所示的电路中，电源电压恒定，闭合开关 S 后，将滑动变阻器的滑片P 向右移动，下列说法中正确的是 A.电流表 A1的示数变大，电压表 V 的示数变小B.电流表 A2的示数变小，电压表 V 的示数变大C.电压表 V 与电流表 A2的示数之比变大D.电流表 A2与 A1的示数之差变大4.（2019 枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合 S，当 R2的滑片 P 向右滑动的过程中，下列说法正确的是（ ）A．电压表 V 的示数变大B．电流表 A2的示数变小C．电压表 V 的示数与电流表 A1的示数的乘积变大D．电压表 V 的示数与电流表 A1的示数的比值变大5.（2019 沈阳，9）如图所示是电阻 RA和 RB的 I-U 图象，分析可知下列说法中正确的是A．当 RA两端电压为 0V 时，RA 的阻值是 10ΩB．当 RB两端电压为 2V 时，通过 RB的电流为 O.1AC．当两电阻并联时，通过 RA和 RB的电流之比为 1:2D．当两电阻串联时，RA和 RB两端的电压之比为 1:26.（2019 泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用 B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮7.（2019 泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。电源电压恒为 6V，定值电阻 R 为 l5Ω，R0为湿敏电阻，其阻值随环境湿...
