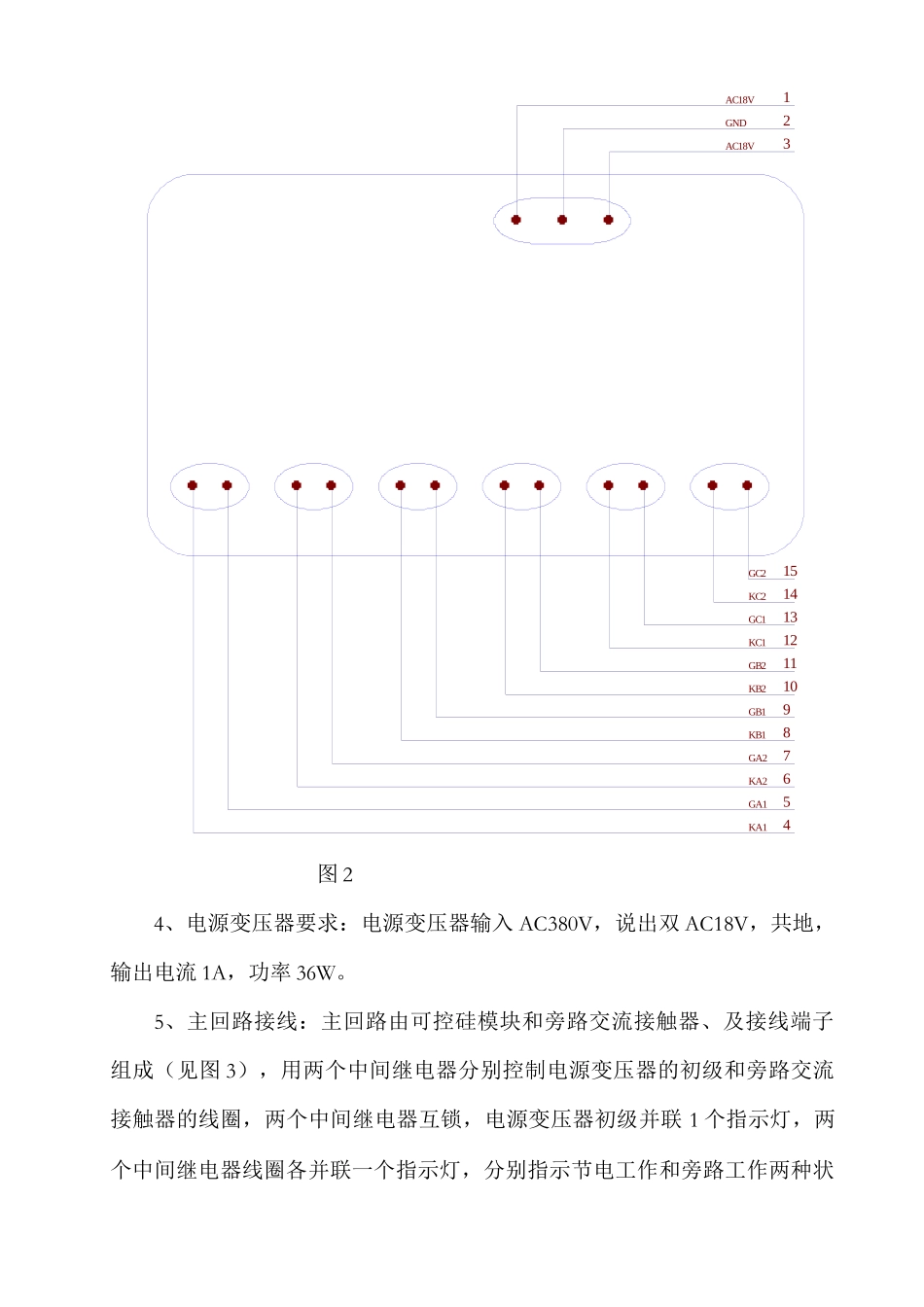

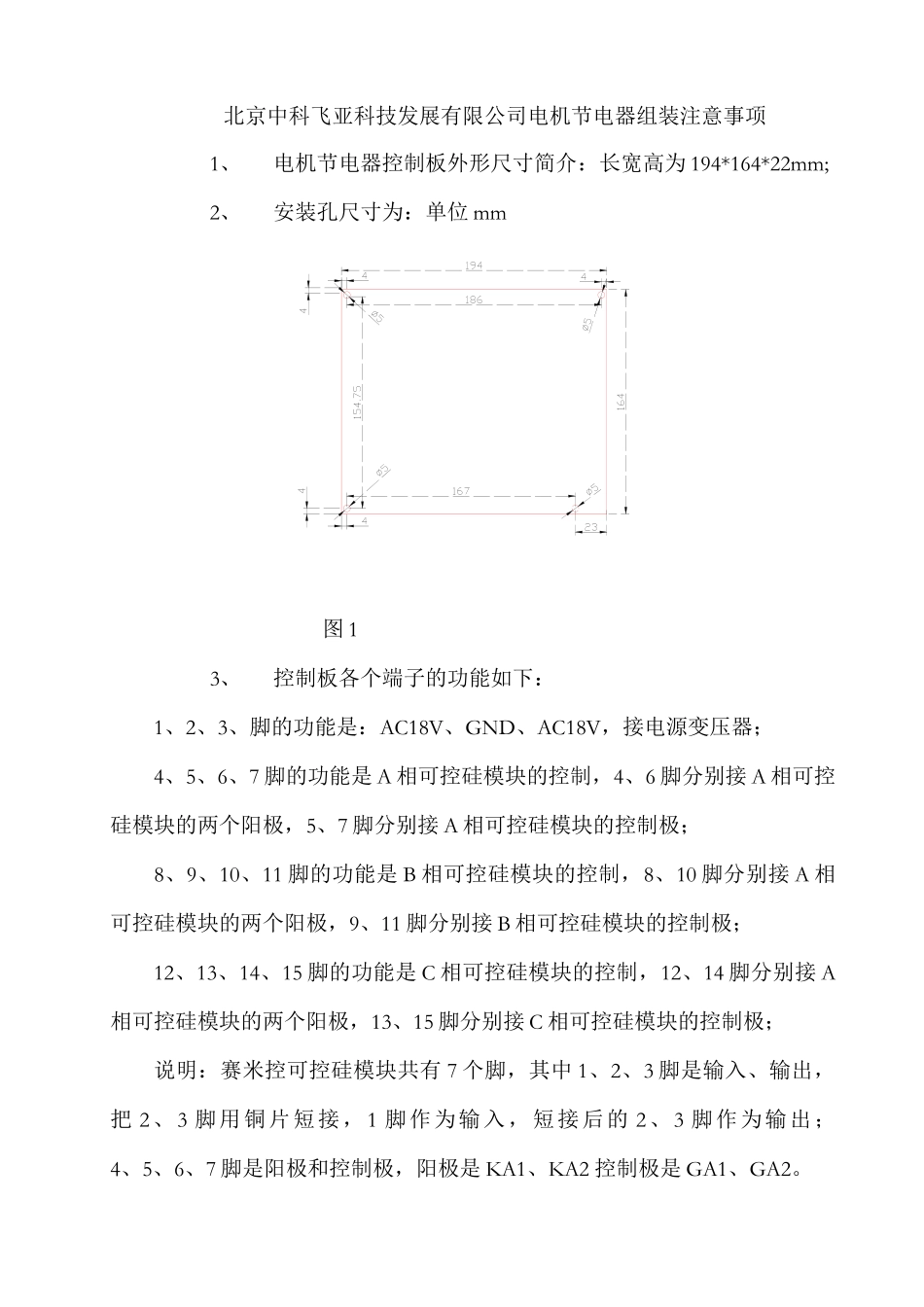

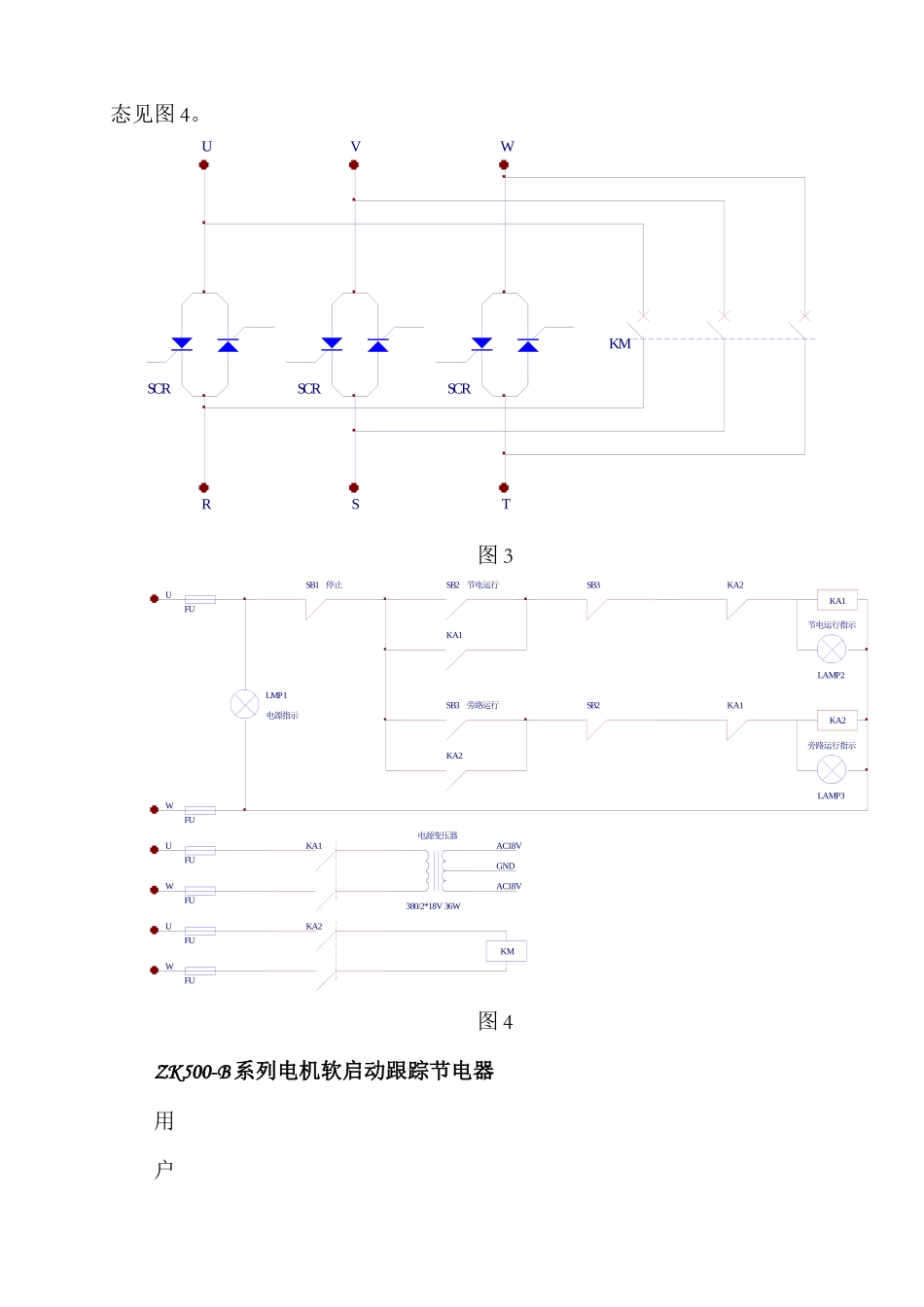

北京中科飞亚科技发展有限公司电机节电器组装注意事项1、电机节电器控制板外形尺寸简介：长宽高为 194*164*22mm;2、安装孔尺寸为：单位 mm 图 13、控制板各个端子的功能如下：1、2、3、脚的功能是：AC18V、GND、AC18V，接电源变压器；4、5、6、7 脚的功能是 A 相可控硅模块的控制，4、6 脚分别接 A 相可控硅模块的两个阳极，5、7 脚分别接 A 相可控硅模块的控制极；8、9、10、11 脚的功能是 B 相可控硅模块的控制，8、10 脚分别接 A 相可控硅模块的两个阳极，9、11 脚分别接 B 相可控硅模块的控制极；12、13、14、15 脚的功能是 C 相可控硅模块的控制，12、14 脚分别接 A相可控硅模块的两个阳极，13、15 脚分别接 C 相可控硅模块的控制极；说明：赛米控可控硅模块共有 7 个脚，其中 1、2、3 脚是输入、输出，把 2、3 脚用铜片短接，1 脚作为输入，短接后的 2、3 脚作为输出；4、5、6、7 脚是阳极和控制极，阳极是 KA1、KA2 控制极是 GA1、GA2。 图 24、电源变压器要求：电源变压器输入 AC380V，说出双 AC18V，共地，输出电流 1A，功率 36W。5、主回路接线：主回路由可控硅模块和旁路交流接触器、及接线端子组成（见图 3），用两个中间继电器分别控制电源变压器的初级和旁路交流接触器的线圈，两个中间继电器互锁，电源变压器初级并联 1 个指示灯，两个中间继电器线圈各并联一个指示灯，分别指示节电工作和旁路工作两种状123456789101112131415AC18VAC18VGNDGC2KC2GC1KC1GB2KB2GB1KB1GA2KA2GA1KA1态见图 4。图 3图 4ZK500-B 系列电机软启动跟踪节电器用户UVWRSTKMSCRSCRSCRKA1KA2SB1SB2SB3KA2KA1SB3KA2SB2KA1FUFULMP1电源指示停止节电运行旁路运行LAMP2LAMP3节电运行指示旁路运行指示UWFUFUUW电源变压器380/2*18V 36WAC18VGNDAC18VKA1FUFUUWKMKA2使用手册目 录一：节电器的工作原理…………………………二：节电器的技术特性…………………………三：产品技术参数………………………………四：节电器的适用对象 ………………………..五：节电器的安装与调试……………………....六：质量保证……………………………………七：注意事项……………………………………八：常见问题 ………………………………….北京中科飞亚科技发展有限公司地址：北京市朝阳区十八里店世豪花园 18 号电话：010-87307212 13911090229 传真：010-87307212一：节电器的工作原理 交流电动机是电气化的主...
